Chromation sistemas RGB LED tubo luz (2 / 10 paso)

Paso 2: Preparar el tubo de


Esqueleto: Un tubo de PVC de identificación de 2" con un OD de aproximadamente 2,35" fue utilizado para la ayuda. Dos segmentos de la tira de luz RGB pueden ser cortados para que tope juntos perfectamente cuando envuelto en el exterior del tubo. Dos tipos de tapas de los extremos se unen a los extremos de la tubería que se envuelve en plástico. Longitud de la tubería es menor que la longitud total por lo que puede dejar un espacio para el controlador y las tapas. 1" para el controlador, y uno de los tapones permite el tubo empotrar en él, por lo que será unos 0,25" de profundidad. 32" luz total = 30,5" tubo

  • Corte el tubo a la longitud, tratar de que el extremo cortado recto como sea posible, la tubería debe ser capaz de estar en uno de los extremos por sí mismo.

Preparación de la tubería:

  • Encontrar al final más plana del reborde de la pipa, que será final Cap 2, el otro extremo será el extremo del regulador, marcar con una C o algo.
  • Limpie el tubo con agua y jabón, frotando alcohol u otro limpiador/desengrasante
  • Marque la tira de LED espacio con un rotulador, consulte el diagrama para obtener más información

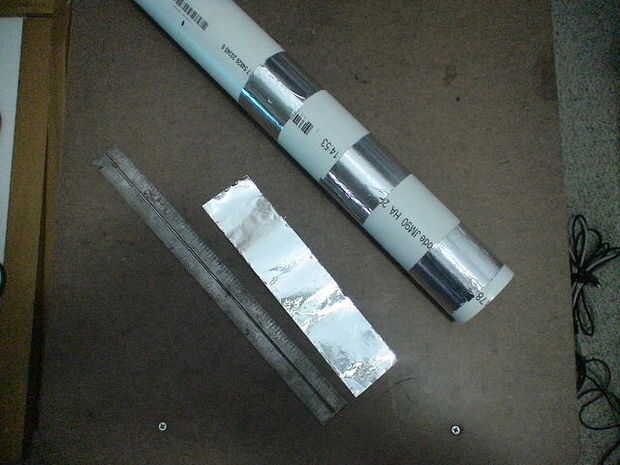

  • Cortar 8 trozos de cinta de aluminio de 8"

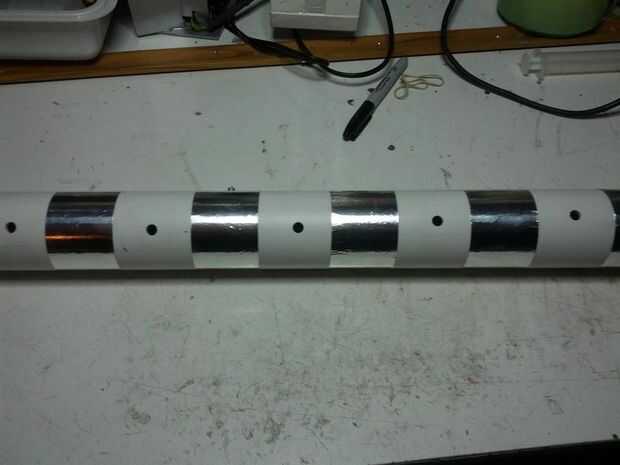

  • Aplique la cinta en el centro a su espacio marksDrill un orificio de 1/4"- 3/16 de pulgada entre la cinta, total 7 agujeros

Tira del LED:

  • Re Marque las posiciones de tira de LED, o tendrás que adivinar para colocarlo.

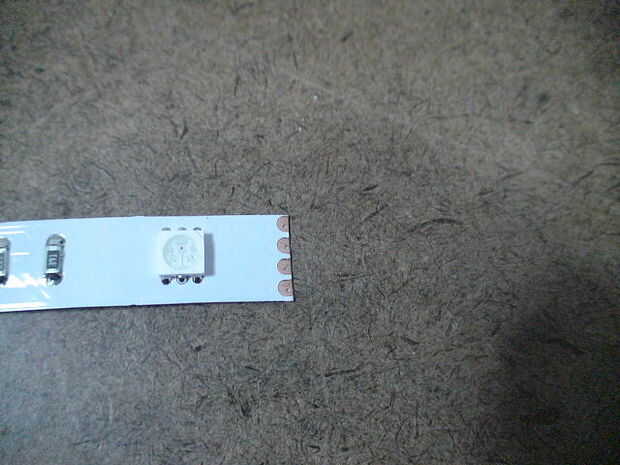

  • Cortar 2 tramos de tira del RGB LED

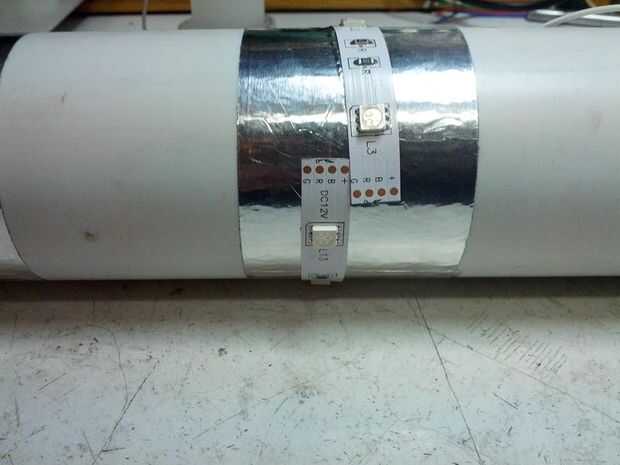

  • Envuélvalo alrededor, en el centro de cada pieza de cinta. Algunas marcas se pueden cortar y los extremos a tope hasta unos a otros, pero en otras marcas que son un poco largo, enrollar la tira de LED en un ligero ángulo.

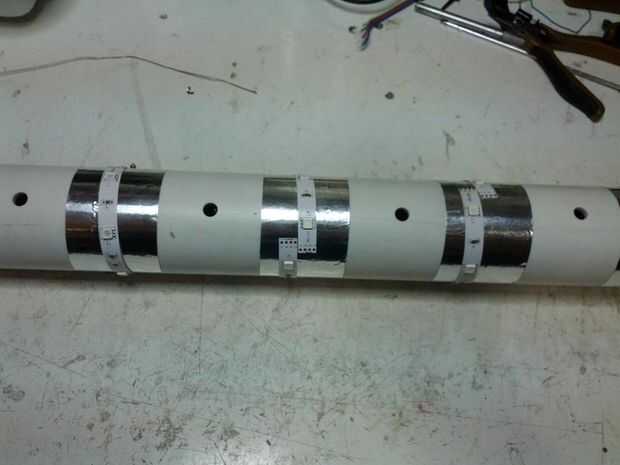

  • Aplique todas las 8 secciones de tira de LED RGB y presione firmemente.
