Chromation sistemas RGB LED tubo luz (7 / 10 paso)

Paso 7: Prueba y montaje


Pruebas:

  • Ver sobre todo con cuidado, no existan cortos, puentes o cualquier cosa que lo contrario podría causar problemas de soldadura. Tenía un puente de soldadura muy pequeño entre V + y un cátodo en uno de mis tiras de LED, el dispositivo parece funcionar correctamente, pero rápidamente frito el transistor en ese canal, así que mucho cuidado cuando mirando y comprobación de cortocircuitos y puentes de soldadura, prueba las conexiones de un medidor de continuidad.

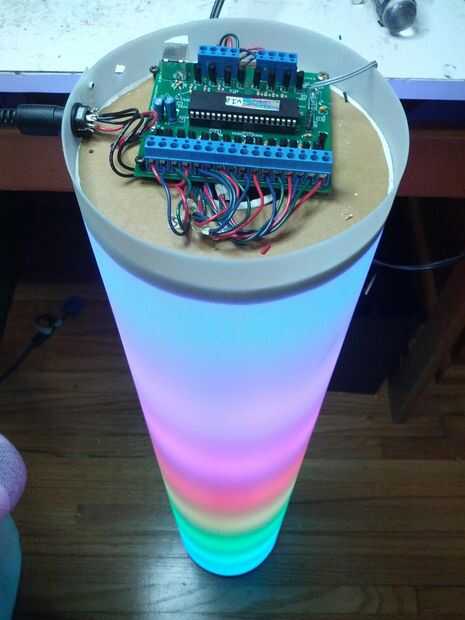

  • Energía para probar si todo funciona y los cables están conectados correctamente.
  • Si todo funciona correctamente...

Montaje final:

  • Medir la profundidad del compartimiento entre final Cap 2 y la parte superior de la chapa, reste 1/8"(para el fondo falso de 125mil, que cabe en el tubo de descarga al final) y si es necesario cortar los espaciadores de nylon de longitud.

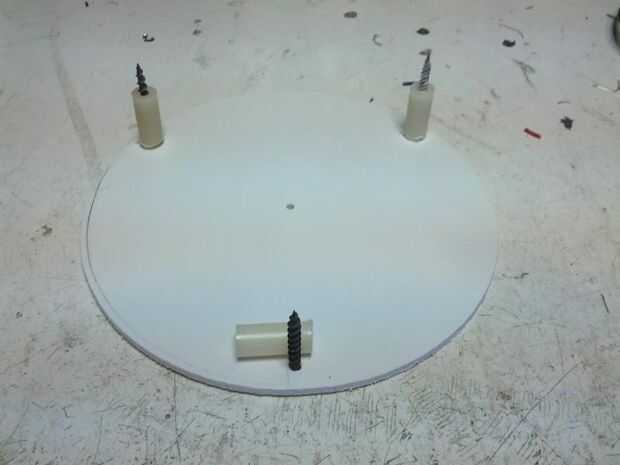

  • Inserte 3 tornillos en el fondo falso, desde el mostrador hundido lado.
  • Deslice a los espaciadores de nylon tamaño sobre los tornillos.

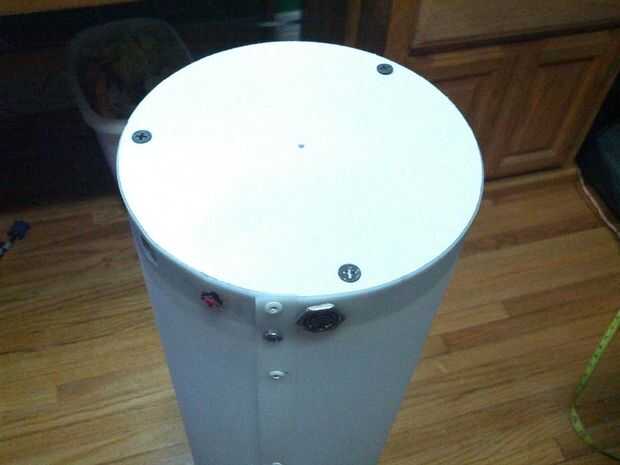

  • Cuidadosamente Alinee los tornillos en los agujeros que se perforaron en extremo Cap 2 previamente y fijar el fondo imitación debe dentro del tubo, pero Ras al final.
  • Si no, cambiar el tamaño de los espaciadores de nylon o quitar el tornillo que sostiene el extremo Cap 2 en su lugar, ajustar posición final Cap 2 y fíjelo con un tornillo.
  • La energía para arriba y disfruta!
