CHIP-8 y el equipo de Mini de bolsillo (9 / 13 paso)

Paso 9: Bricolaje 4 X 4 teclado: paso 4

Step 4:

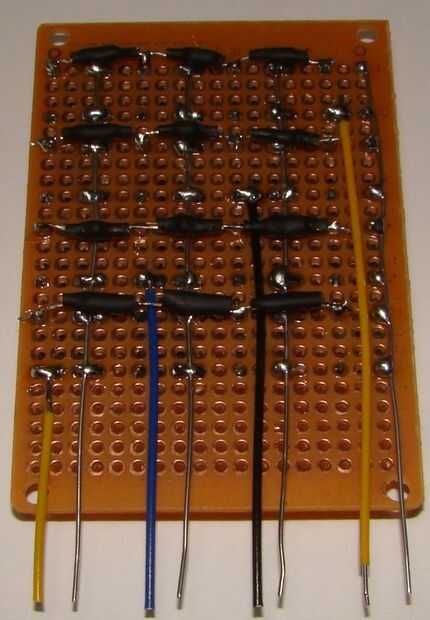

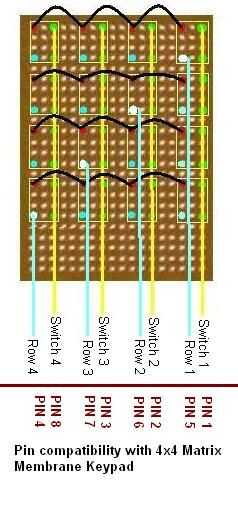

1) luego conectar cuatro cables a cada una de las posiciones de "Punto blanco" en el diagrama de la imagen 2.  Utilicé los cables con recubrimiento en este paso para asegurar que no tocan ninguna de las otras conexiones.  (Tenga en cuenta los cables amarillo, negros, azul y amarillos).

Tenga en cuenta las designaciones de PIN en la parte inferior de la imagen 2.   Estos son importantes y se referirá en el circuito de sí mismo.
