CHIP-8 y el equipo de Mini de bolsillo (11 / 13 paso)

Paso 11: El PCF8574A I2C circuito

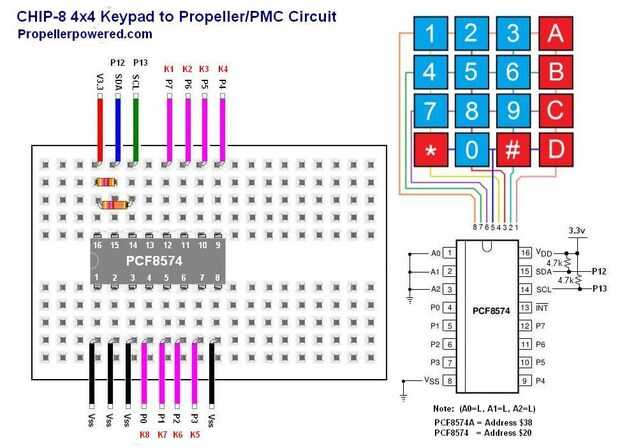

Tiempo para construir el circuito sí mismo!

Agarra tu chip PCF8574A, una podría 4,7 k resistencias y un pequeña protoboard sin soldadura.

Este circuito leerá los ocho cambiar líneas desde nuestro teclado 4 x 4 y traducen en dos canales de I2C conectados fácilmente con nuestro equipo de Mini de bolsillo.   ¿Recuerde que esas designaciones de PIN que te dije sobre una página o dos atrás?

1) Conecte los cables a los puntos de conexión de P0-P7 del PCF8574 IC.

2) añadir las resistencias de dos de 4.7 k entre SDA y 3.3v y SCL 3, 3V.

3) por último, realice la conexión SDA P12, y la conexión de SCL a P13 de puerto del experimentador en el propulsor alimentado PMC.
(Paso 3 asume que han construido su propia versión DIY o "Kit" de la Mini computadora de bolsillo).

Si "había engañado" y compraron el teclado de membrana de 4 x 4, he incluido los puntos de conexión en la siguiente imagen.

Adicional: el PCF8574 y PCF8574A se imparten indistintamente con el proyecto.  Necesitarás cambiar la Dirección 38 $ en el código fuente a $20 si usas el chip PCF8574 en vez del PCF8574A que he usado en este Instructable.
