CHIP-8 y el equipo de Mini de bolsillo (7 / 13 paso)

Paso 7: Bricolaje 4 X 4 teclado: paso 2

Step 2:

1) una vez instalados todos los conmutadores, dé vuelta la Junta (¡ con cuidado!) y soldar cada uno de los contactos del interruptor en el tablero de perf.

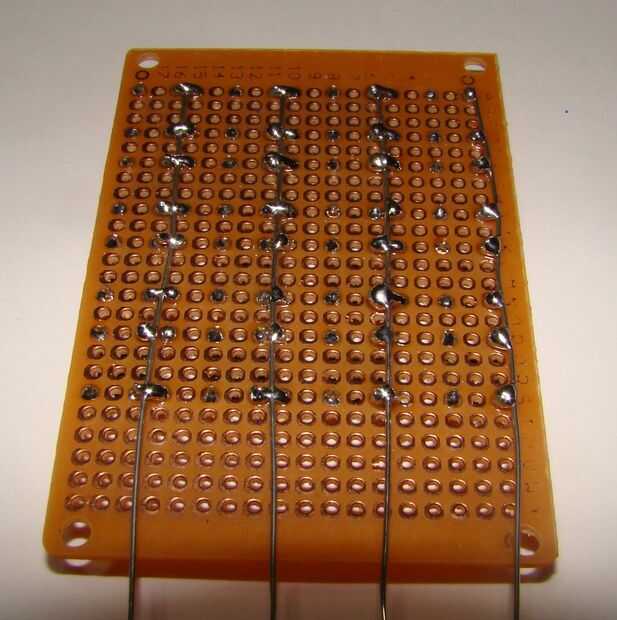

2) soldar un alambre a un lado del todos los interruptores como se muestra:

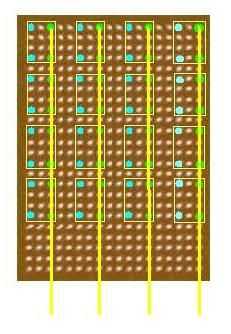

(Diagrama de la imagen 2 muestra la colocación de los interruptores así como los puntos de conexión de cuatro cables).
