Paso 4: Alinee la capa inferior

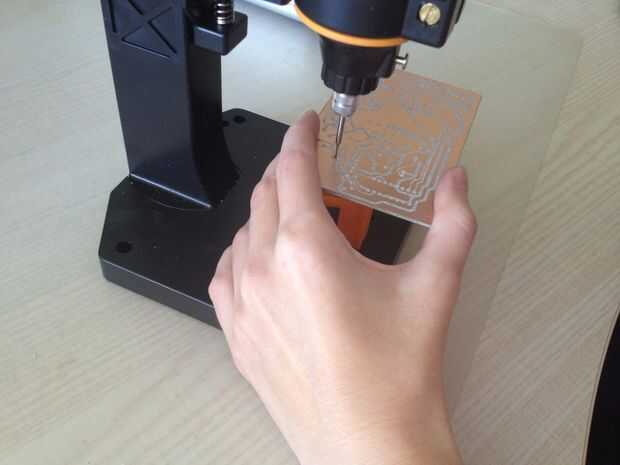

Ahora que tienes la capa superior en el laminado, es tiempo de tomar el cuidado de la capa inferior. Empezar por la perforación de agujeros en la PCB. Se recomienda utilizar agujeros en las esquinas de su PCB. Incluso si usted no los necesita, es aconsejable incluir para ello (gracias a MikB por este Consejo!). Si no tiene agujeros de montaje, uso de vias. No tienes que perforar a través de todos ellos aún y de hecho es mejor si selecciona sólo aquellos que están tan lejos aparte de uno a como sea posible (por ejemplo, cerca de las esquinas). Los usará para alinear su capa inferior con la superior. Si taladra a través de vias, pequeñas piezas de tóner podrán desengancharse durante la perforación. No te preocupes acerca de esto, sólo hacer correcciones con un marcador de PCB si es necesario.

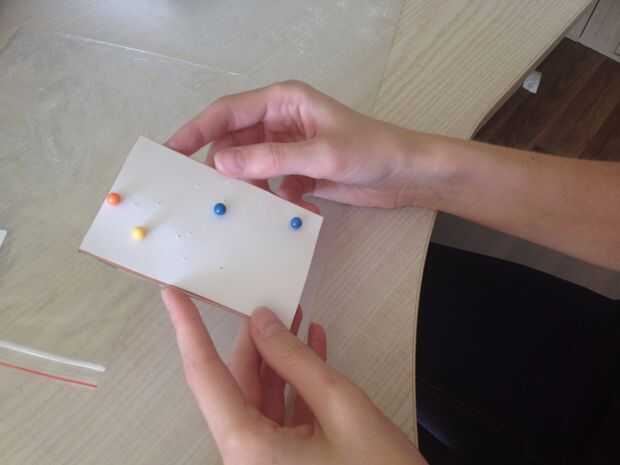

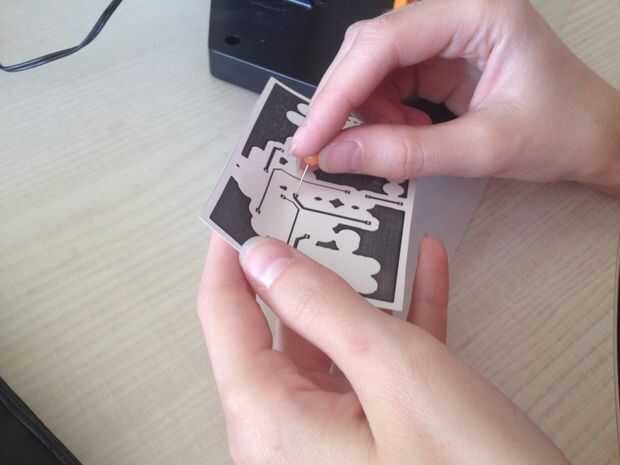

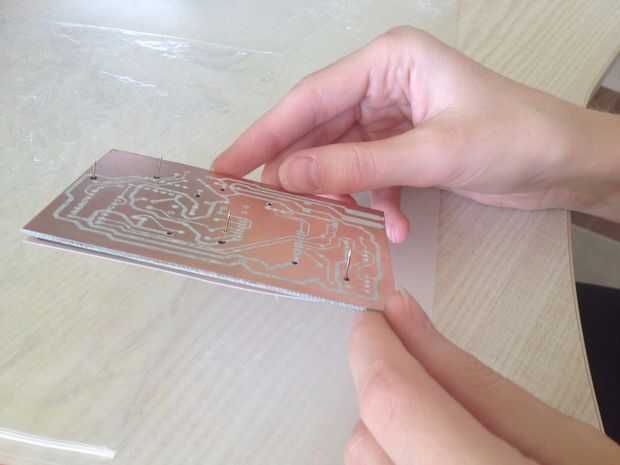

Después se perforan los agujeros, limpiar la capa inferior para quitar el polvo y grasa. Ahora toma la hoja de papel con la capa inferior de la PCB impreso en él. Perfore agujeros a través de vias usando las clavijas. Luego, empuje los pernos a través de los agujeros perforados en el PCB, con la hoja de papel en ellos. De esta forma que solo te has alineado ambas capas de la PCB.

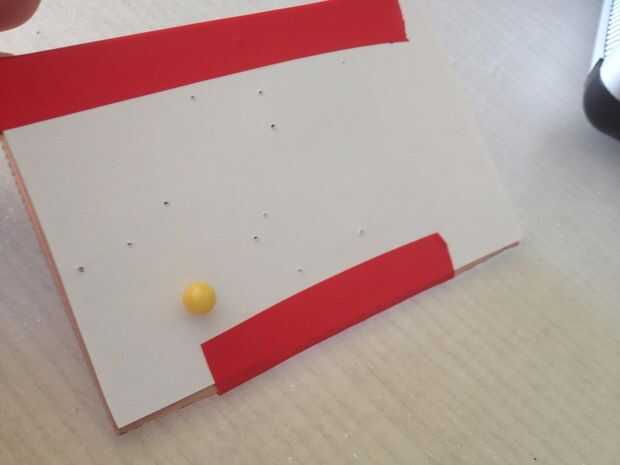

Se puede utilizar la plancha todavía porque son cabezas de alfiler de la forma. Utilizar cinta aislante (más temperatura resistente que la cinta regular) para pegar el papel al tablero. Evitar poner la cinta sobre las redes de la capa superior. Como señala rocketman221, cinta del Kapton funciona muy bien para sostener el papel sobre el tablero. No funden y dejan residuos pegajosos como la cinta aislante. Quite los pasadores de una vez la hoja de papel firmemente en su lugar.
