Casero PCB de doble capa con el método de transferencia de toner (1 / 8 paso)

Paso 1: imprimir

Para comenzar con, necesitará tener su tablero diseñado. Yo uso Eagle CAD, pero puede ser cualquier otra herramienta de diseño de PCB. Aunque es este instructable sobre PCB de dos caras, recomiendo usar como sea posibles como esta pocas vias limitar la cantidad de trabajo más tarde. Se recomienda incluir agujeros en las esquinas. Incluso si usted no los necesita, hacen alinear las capas más fácil.

Una vez haya terminado, puede imprimir su diseño en papel brillante. Recuerde usar la resolución y densidad máxima de tóner.

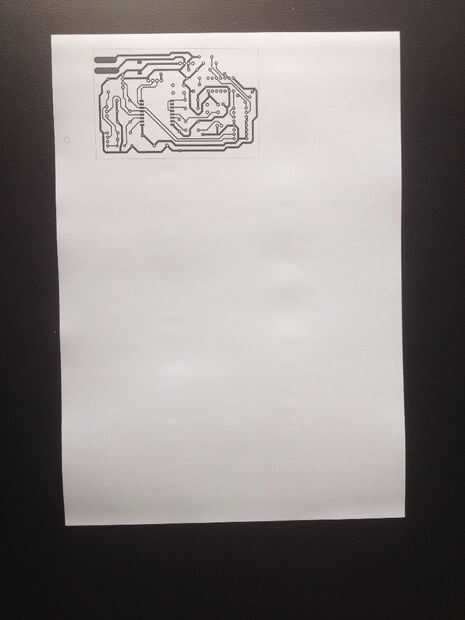

Para la capa superior, imprimir el diseño como un reflejo de espejo. Incluyen redes, vias y almohadillas. En águila de añadir la capa de dimensión para hacer cortar el tablero más fácil.

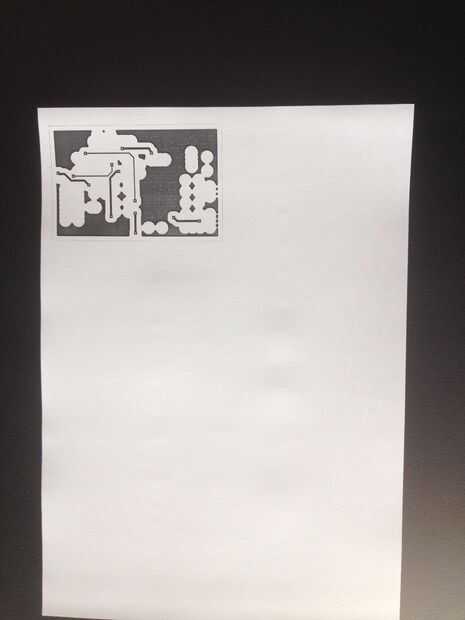

Al imprimir la parte inferior, asegúrese de que usted no seleccione la opción "Espejo". De lo contrario terminarás con una impresión que vas a necesitar transferir a través del papel. Esto puede ser difícil. Para la capa inferior incluyen redes, dimensión y vias. No es necesario incluir almohadillas.
