Cargador smartphone accionado por el fuego (6 / 7 paso)

Paso 6: Montaje (electrónica)

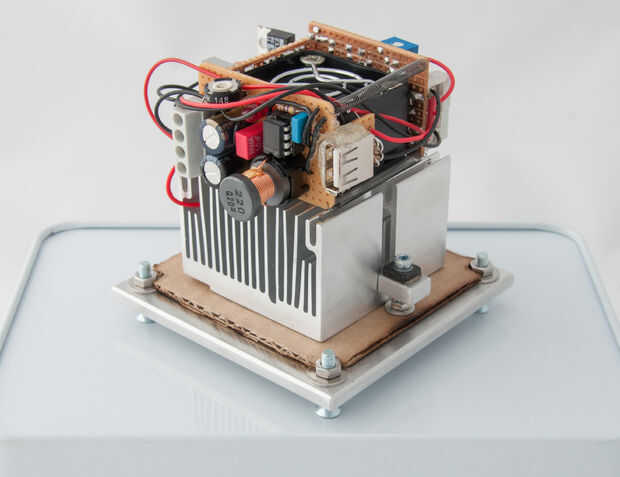

Placas de circuito impreso se colocará alrededor del motor y sobre el disipador de calor. Esperemos que no conseguirán demasiado calientes.
  1. El motor para evitar atajos y conseguir mejor adherencia de la cinta

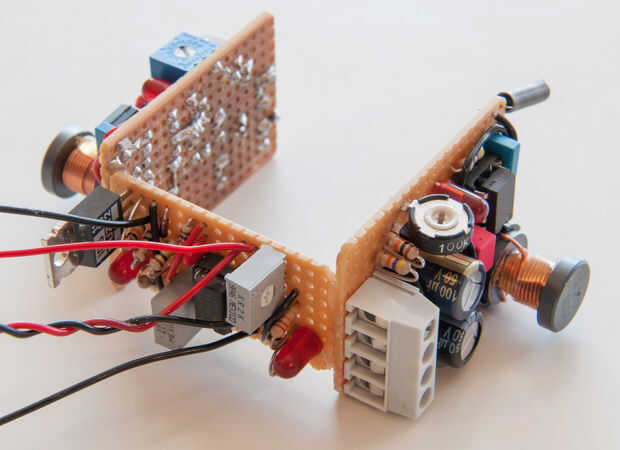

  2. Pegan las tarjetas que se ajustan alrededor del motor

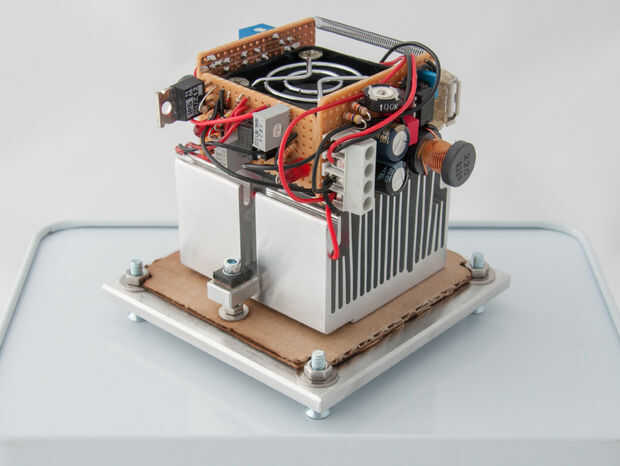

  3. Colocar alrededor del motor y añadir dos resortes de tracción para mantener juntos

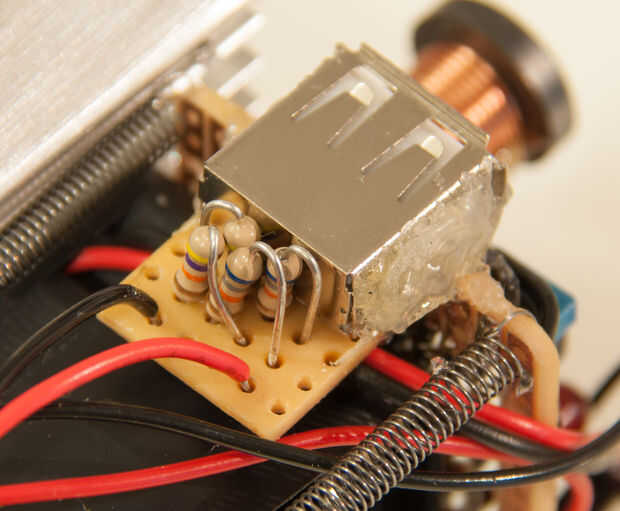

  4. Pegue el conector USB en algún lugar (no encontré un buen lugar, tuvo que improvisar con plástico derretido)

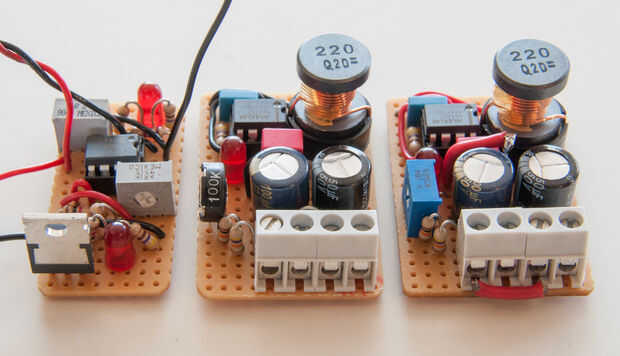

  5. Conecte todas las tarjetas juntas de acuerdo con mi diseño
  6. Conecte el sensor térmico PT1000 tan cerca como sea posible al módulo de TEG (lado frío). He puesto debajo del disipador de calor superior entre el disipador y el cartón, muy cerca del módulo. Asegúrese de que tiene buen contacto! Usé pegamento que puede manejar a 180 º.
  7. Te aconsejo probar todos los circuitos antes conectado al módulo de TEG e inicio de calentamiento

¡ Está bueno para ir!

Siguiente paso:
Prueba y resultados
