Cargador smartphone accionado por el fuego (3 / 7 paso)

Paso 3: Construcción (disipador de calor)

Calor fregadero y fijación de construcción:

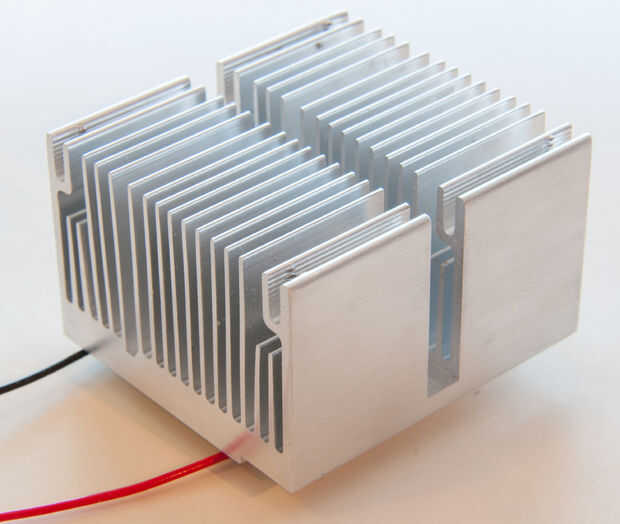

Lo más importante es fijar el disipador de calor encima de la placa base pero a la vez aislar el calor. Desea mantener el disipador de calor como haya enfriado como sea posible. La mejor solución podría surgió era dos capas de arandelas de aislamiento térmico. Bloquea el calor alcance el disipador de calor a través de los pernos de fijación. A la necesidad de manejar sobre 200-300 º c. Creé mi propia pero sería mejor con un arbusto plástico como este. No pude encontrar ninguno con el límite de alta temperatura. El disipador de calor debe ser bajo alta presión para maximizar la transferencia de calor a través del módulo. Tal vez los pernos M4 sería mejores manejar mayor fuerza.

Cómo hice la fijación:

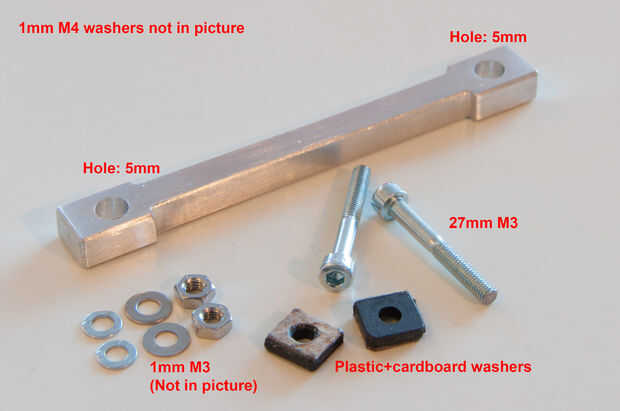

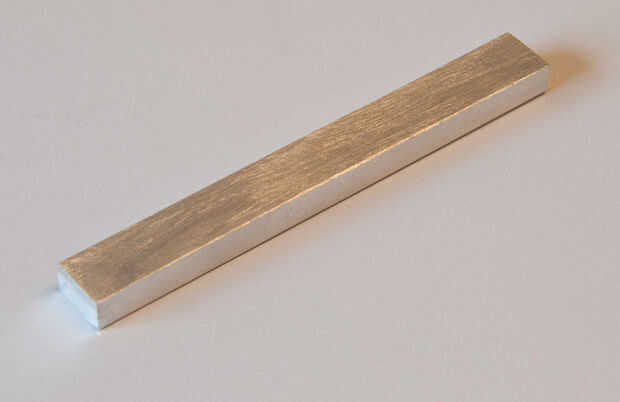

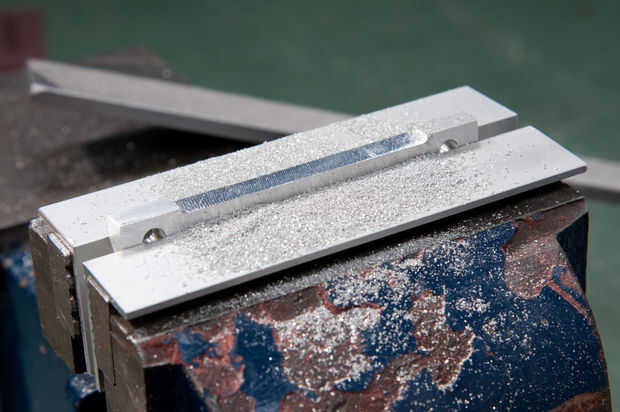

  1. Barra de aluminio (archivado) modificado para caber en el disipador de calor
  2. Perforar dos agujeros de 5mm (no debe ser en contacto con los pernos para aislar calor)
  3. Cortar dos arandelas (8x8x2mm) de turner de comida vieja (plástico con temperatura máxima de 220 º c)
  4. Cortar dos arandelas (8x8mmx0.5mm) de cartulina dura
  5. Orificio mm 3,3 perforados a través de arandelas de plástico
  6. Orificio de 4,5 mm perforados a través de arandelas de cartón
  7. Pegado cartulina arandelas y arandelas de plástico juntas (agujeros concéntricos)

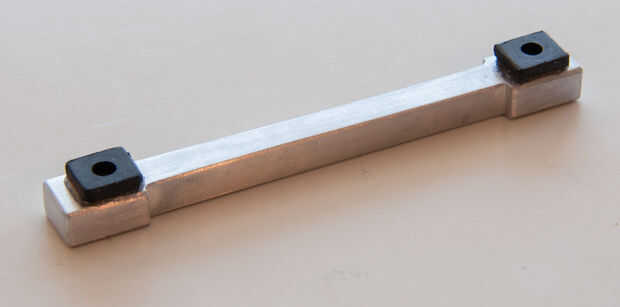

  8. Pegar las arandelas de plástico en la parte superior de aluminio de la barra (agujeros concéntricos)
  9. Poner tornillos M3 con arandelas de metal a través de los agujeros (más adelante ser atornillado en la parte superior la placa de aluminio)

Tornillos M3 obtendrá muy calientes pero el plástico y el cartón detendrán el calor puesto que el agujero de metal es más grande que el tornillo. Perno no está en contacto con la pieza de metal.

Placa base se pondrá muy caliente y también el aire arriba. Para bloquear de calentar el disipador de calor que a través del módulo TEG utilicé un cartón corrugado grueso 2mm. Puesto que el módulo es de 3mm de espesor no será en contacto directo con el lado caliente. Creo que va a controlar el calor. No he podido encontrar un material mejor por ahora. Ideas apreciadas!

Actualización: Resultó que la temperatura era demasiado alta cuando se utiliza un gas de la estufa. El cartón se convierten en sobre todo negro después de algún tiempo. Tomé distancia y parece tan bueno como antes. Muy difícil de comparar pero no hemos visto ninguna degradación mayor. I´m tratando de buscar un material de recambio para probar con.

Cortar el cartón con un cuchillo afilado y afinar con un archivo:

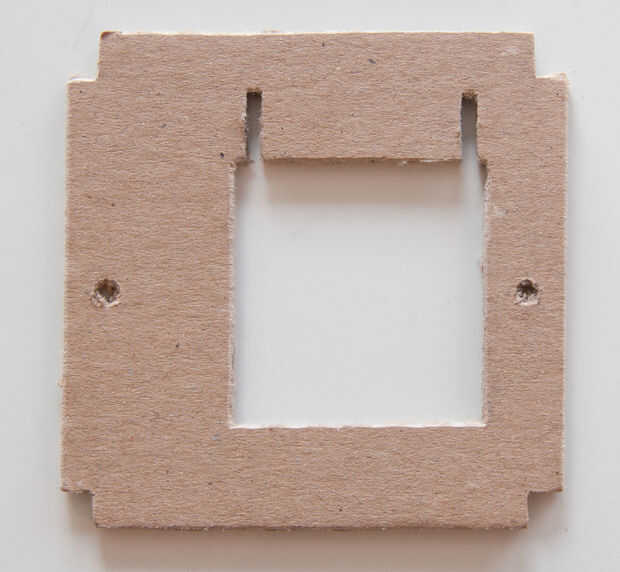

  1. Cortar 80x80mm y marcar dónde se debe colocar el módulo (40x40mm).
  2. Corte el orificio cuadrado de 40 x 40.
  3. Marcar y cortar los dos orificios para tornillos M3.
  4. Crear dos ranuras para TEG-cables si es necesario.
  5. Corte 5x5m m cuadrados en las esquinas para hacer lugar para los tornillos de M4.

Siguiente paso: Asamblea
