Cargador smartphone accionado por el fuego (2 / 7 paso)

Paso 2: Construcción (placa Base)

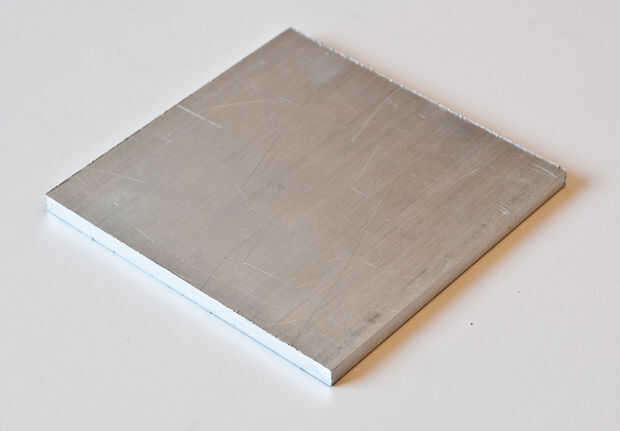

EMBASE (90x90x6mm):
Este será el "lado caliente". También actuará como construcción placa base para fijar el disipador de calor y algunas piernas.

1. Cómo construir esto depende en el disipador de calor de lo que usted está usando y cómo quiere que lo fije.

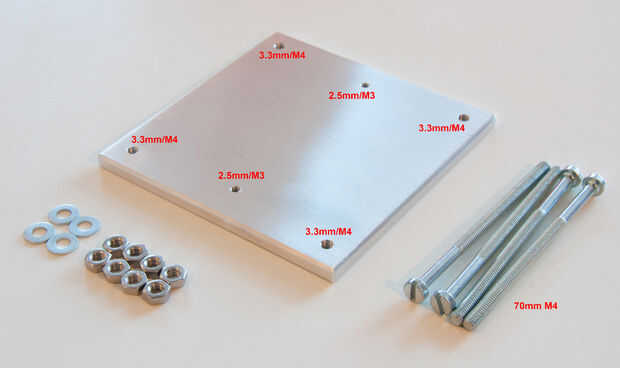

Empecé a perforar dos agujeros de 2,5 mm para que coincida con mi barra de fijación. 68mm entre ellos y la posición está igualada de donde quiero poner el disipador de calor. Los agujeros entonces se roscan como M3.

Taladre cuatro agujeros de 3,3 mm en las esquinas (5x5m m del borde exterior). Usar un grifo de M4 para roscar.

Hacer alguna bonita acabado. Usé un archivo áspero, un buen archivo y dos tipos de papel de lija poco a poco hacerla brillar! También podría pulirlo pero sería demasiado sensible que fuera.

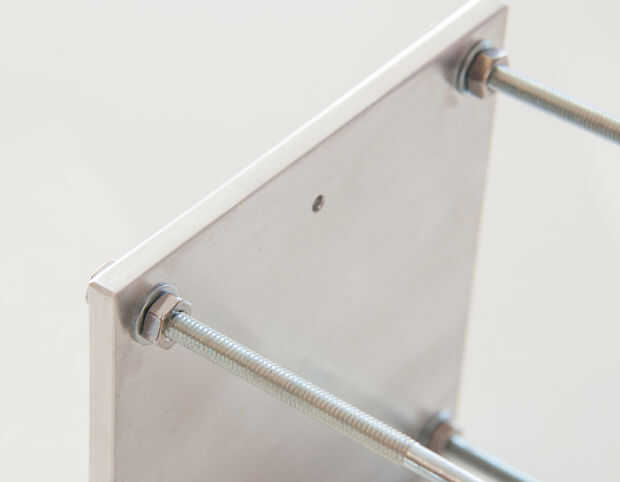

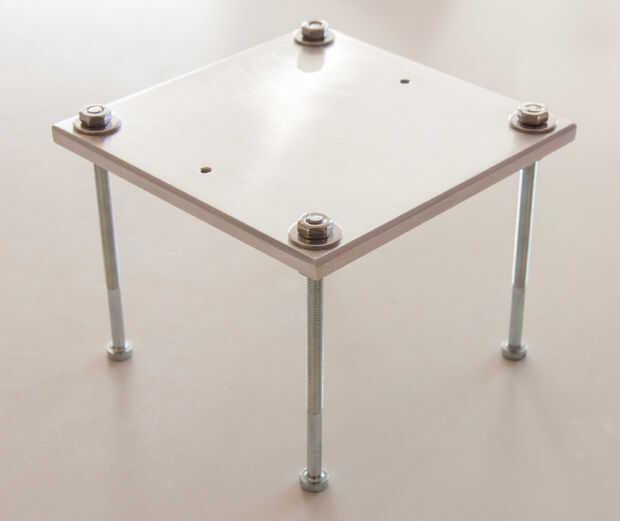

Atornillar los tornillos M4 a través de los orificios de esquina y fíjelo con dos tuercas y una arandela por el perno y la arandela de 1mm en la parte superior. Alternativa una tuerca por el perno es suficiente siempre y cuando los orificios están roscados. También puede utilizar los pernos de 20mm corto, depende de lo que se utiliza como fuente de calor.

Siguiente paso: Construcción de disipador térmico superior.
