Cargador smartphone accionado por el fuego (4 / 7 paso)

Paso 4: Montaje (piezas mecánicas)

Como ya he mencionado en el paso anterior, el cartón no puede manejar altas temperaturas. Omitirla o encontrar mejor material. El generador trabajará sin él, pero quizás no tan bueno.

Asamblea:

  1. TEG-módulo de montaje en disipador de calor.

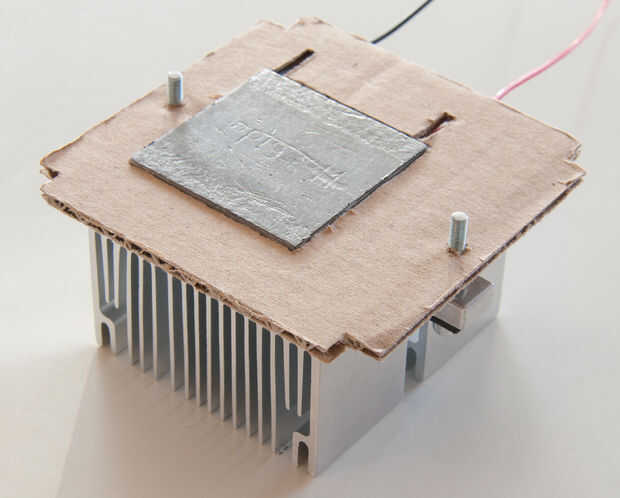

  2. Lugar de cartulina en el disipador de calor y módulo de TEG es ahora temporal fijado.
  3. Los dos tornillos M3 ir a través de la barra de aluminio y luego a través de la cartulina con las tuercas en la parte superior.

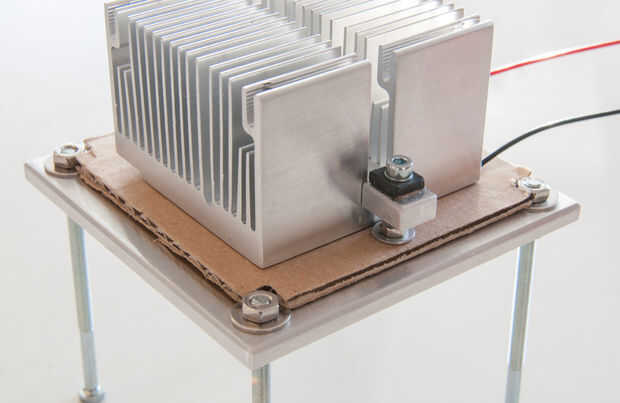

  4. Montaje disipador con TEG y la cartulina sobre placa base con dos arandelas de espesor de 1mm entre para separar el cartón de la placa base "caliente".

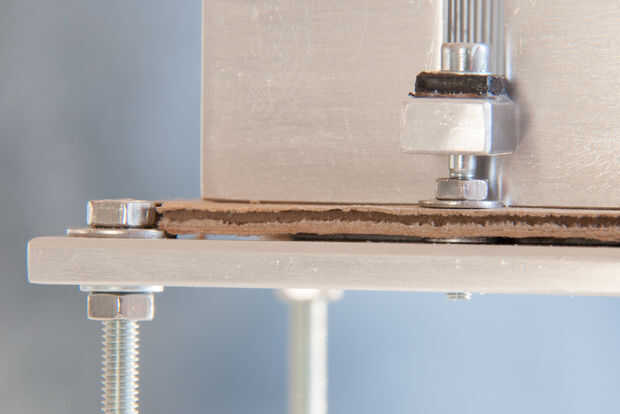

  5. El orden de montaje desde la parte superior es perno, arandela, arandela de plástico, arandela de cartón, barra de aluminio, tuerca, cartón de 2mm, arandela de metal de 1mm y placa base.
  6. Agregar arandelas de 4 x 1mm en la parte superior de la placa base para aislar cartón contacto

Si usted construye correcta: placa Base no debe estar en contacto directo con la cartulina. Tornillos M3 no deben estar en contacto directo con barra de aluminio.

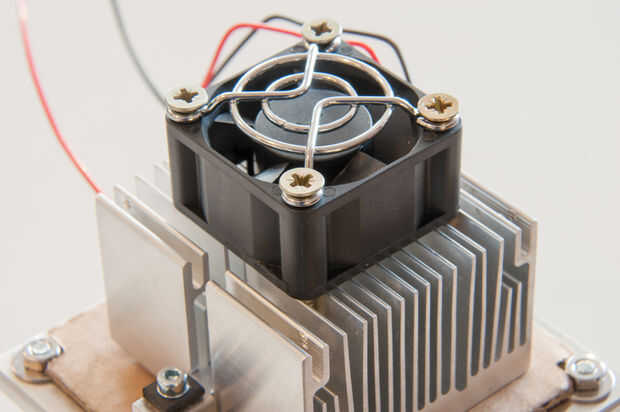

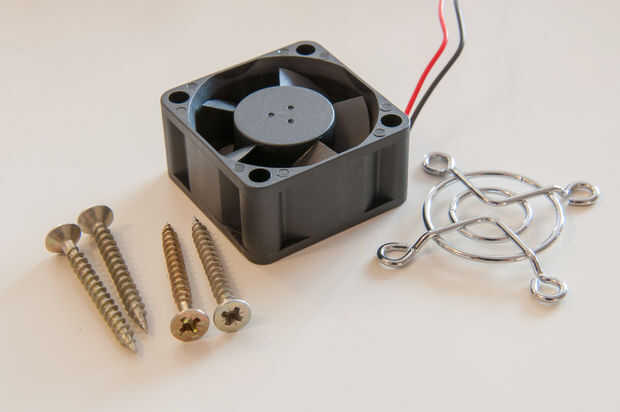

Atornille el ventilador 40x40mm en la parte superior del disipador con tornillos de paneles de yeso de 4 x. He añadido algunas cintas para aislar los tornillos de la electrónica.

Siguiente paso: Electrónica
