Cargador de batería del Li-ion USB (3 / 6 paso)

Paso 3: Soldar el circuito integrado

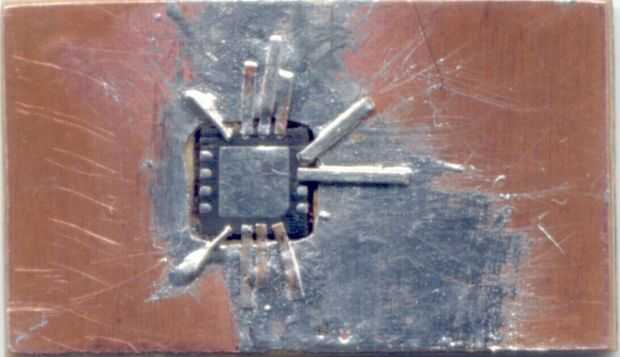

El área alrededor de la ic es estañado y las almohadillas de soldadura se unió a la junta con los pedacitos de alambre.

Me parece útil para aplanar el alambre con los alicates antes de soldar, para que permanezca en posición sin ninguna tendencia a rodar. Algunos de los cables van al mismo nodo y estos están convenientemente colocados juntos.

Después de que los conductores han todo ha soldado, el espacio entre los conductores se recortan a las islas de la forma y los otros componentes se sueldan a estas islas de cobre.
