Conexión de un sensor análogo de textil a Arduino


Este instructable explica cómo conectar un sensor análogo a Arduino (en nuestro caso utilizará un Lilypad).

Material que se necesita:

-un Lilypad Arduino (www.sparkfun.com)
-una tarjeta FTDI (www.sparkfun.com)
-un USB A mini B cable (www.sparkfun.com Radio Shack)
-Pulse el botón un textil analógico o bien un estiramiento (www.plugandwear.com)
-cables 4 cocodrilo (Radio Shack)
-una resistencia de 10 kOhm (Radio Shack)
-una resistencia de 1 kOhm (Radio Shack)

Breve introducción:
Mientras que los sensores digitales son capaces de detectar sólo dos niveles (alta o baja, encendido o apagado, verdadero o falso, 0V o + 5V), sensores analógicos se utilizan para detectar cantidades físicas con diferentes niveles (es decir, un sensor de presión mide peso de 0 Kg a 5 Kg).
En cada variación de la presión (sensor input), una variación proporcional de su producción va a ocurrir.

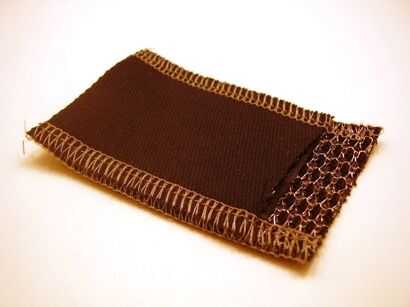

Para nuestro instructable utilizamos un sensor resistivo de textil que cambia su resistencia con la presión mecánica aplicada. El peso más se aplica en el sensor, menor será su resistencia eléctrica.

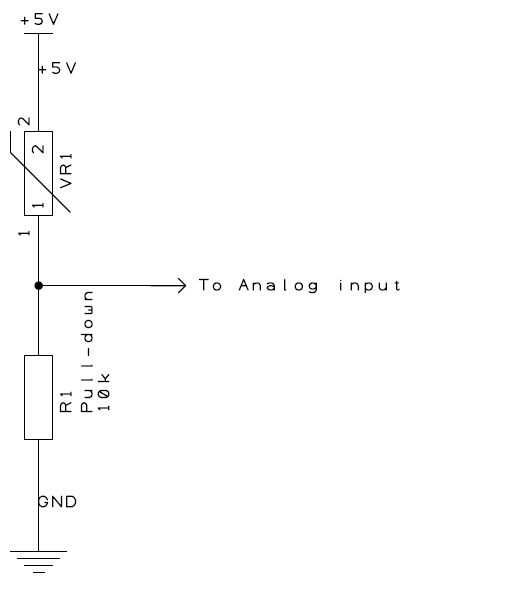

LilyPad no es capaz de leer la resistencia, por lo que tendremos que convertir la variación de resistencia en una variación de voltaje, que es algo que puede leer el Lilypad. Haremos esto en el circuito de la imagen.

Este circuito es capaz de transformar una variación de resistencia de VR1 (nuestro sensor) en una variación de voltaje. Puede comprobar poniendo el multimetro en Ohm y lea la tensión entre 0V y la salida del sensor.
