CARGADOR de batería de plomo (3 / 6 paso)

Paso 3: Realización de circuitos

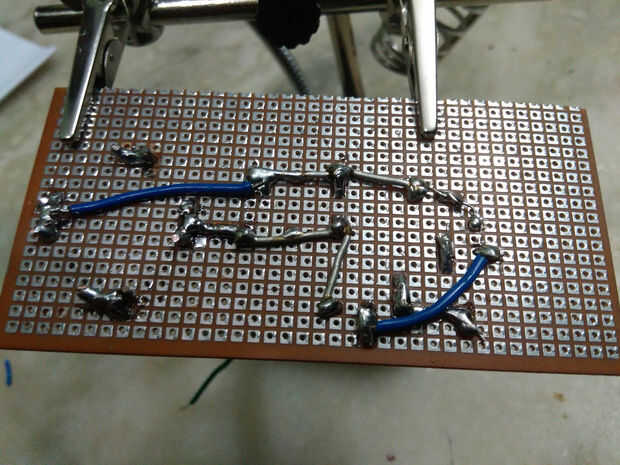

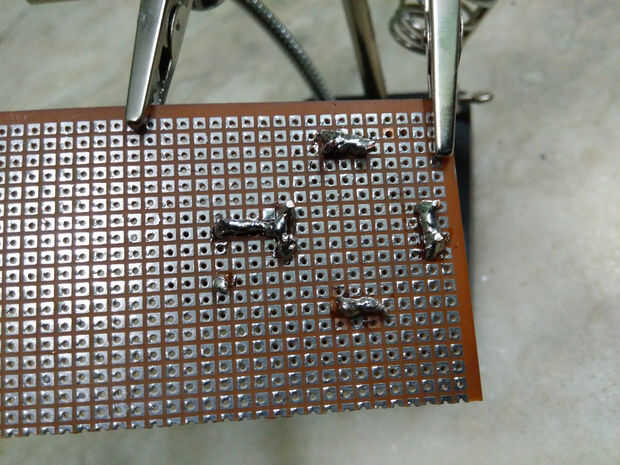

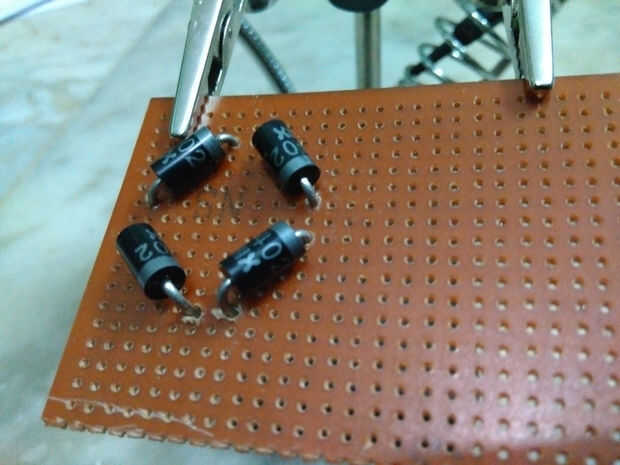

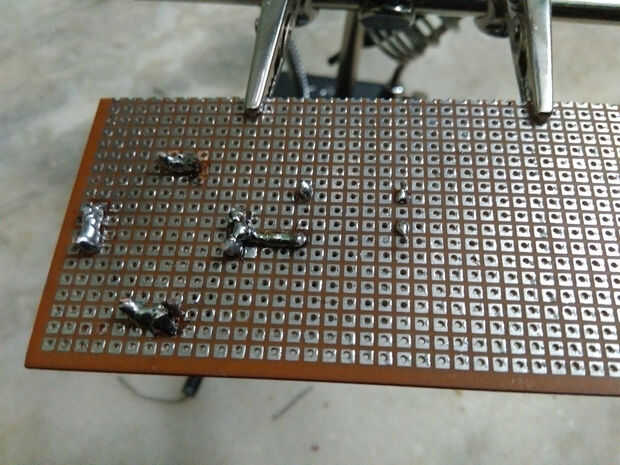

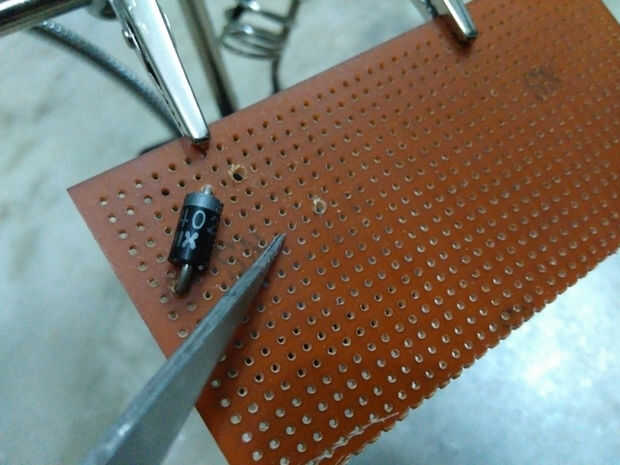

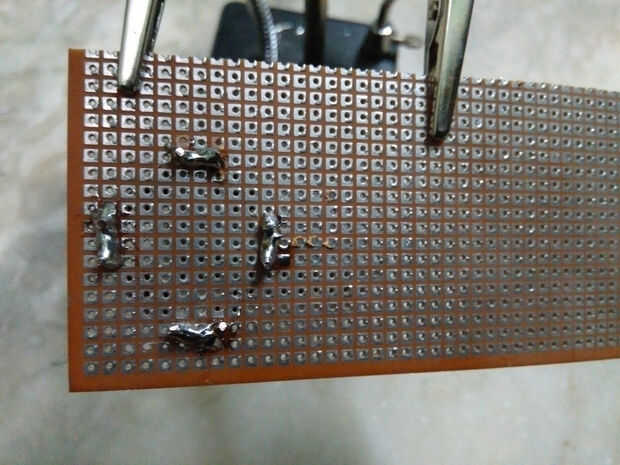

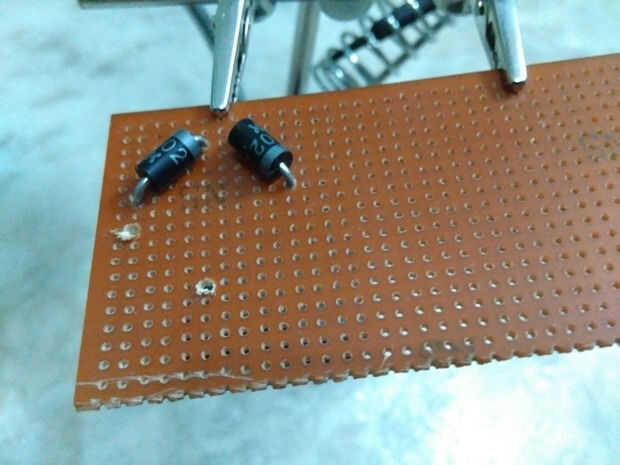

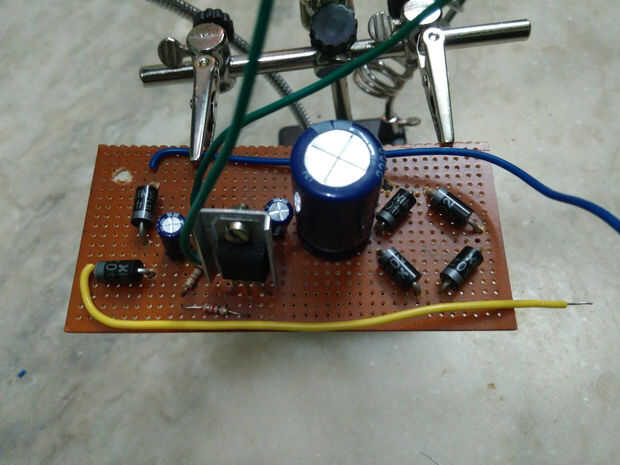

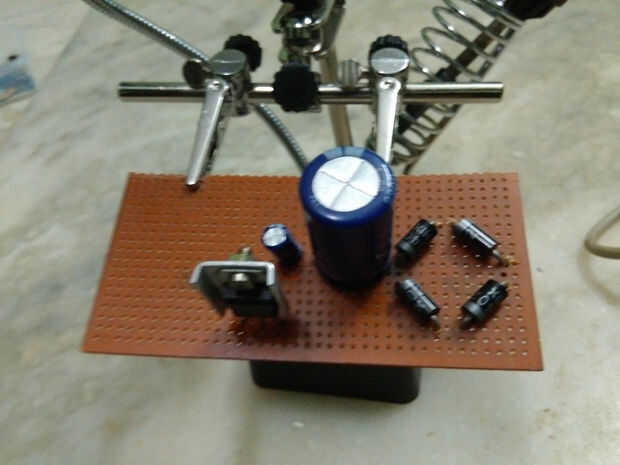

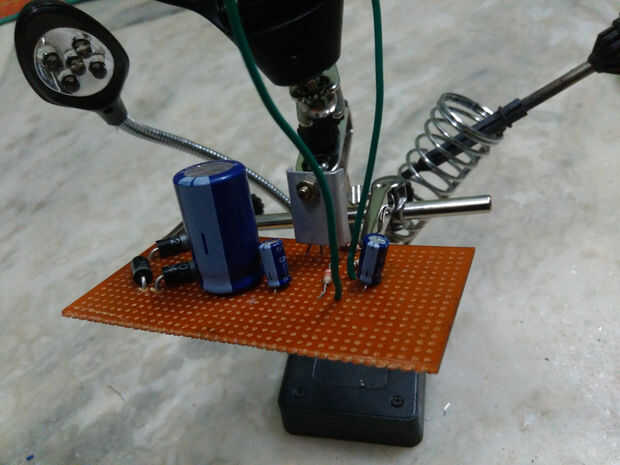

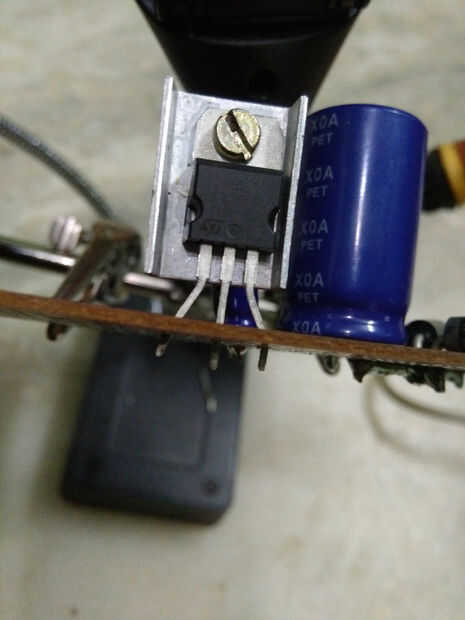

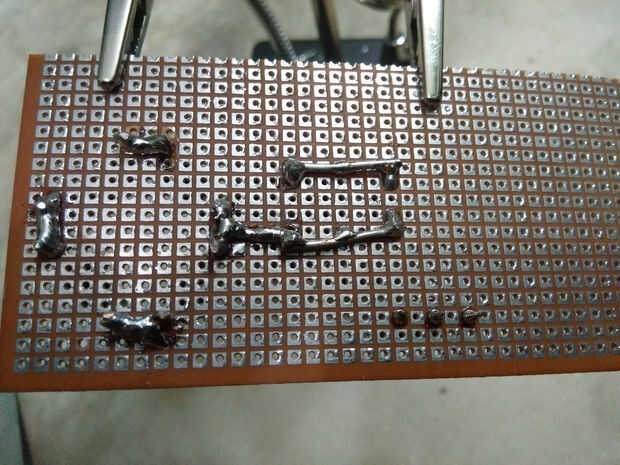

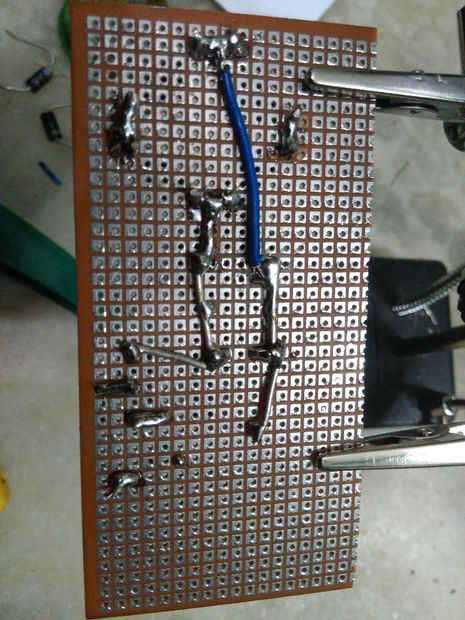

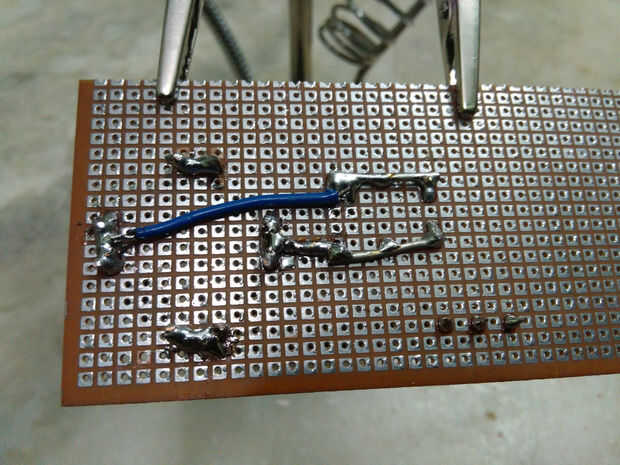

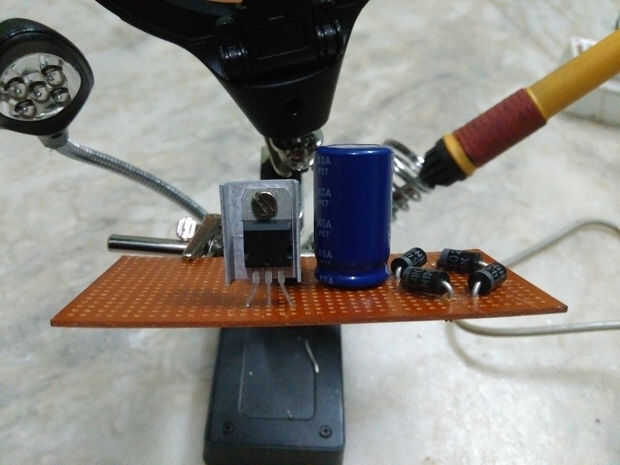

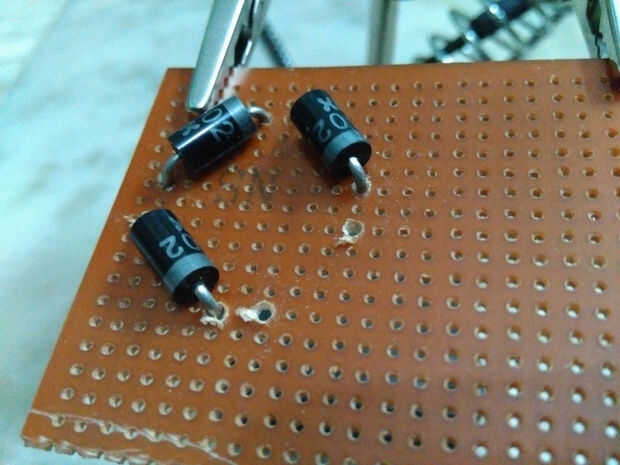

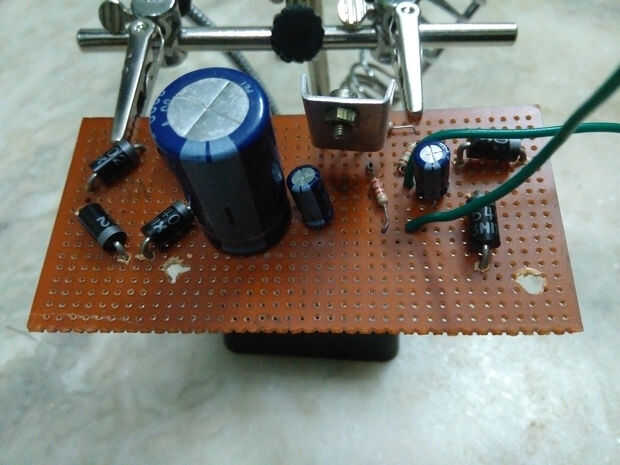

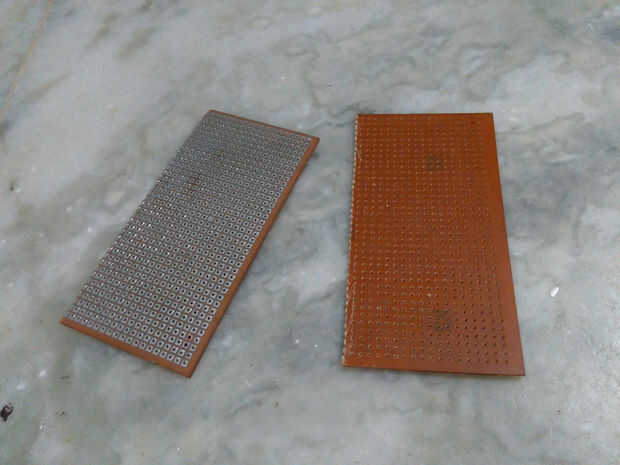

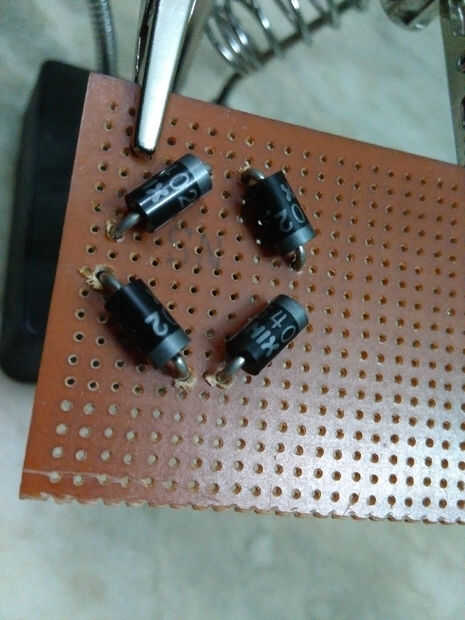

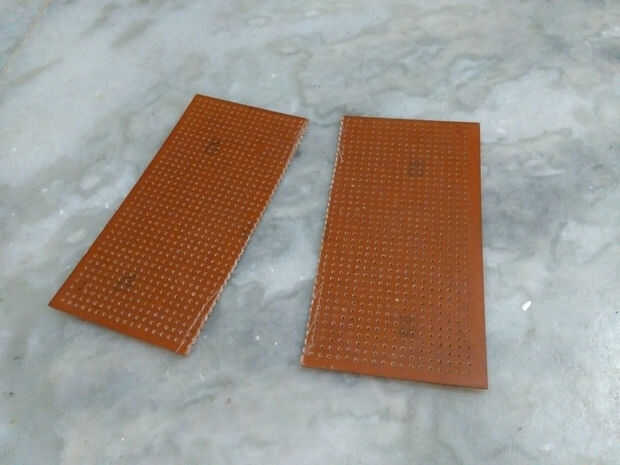

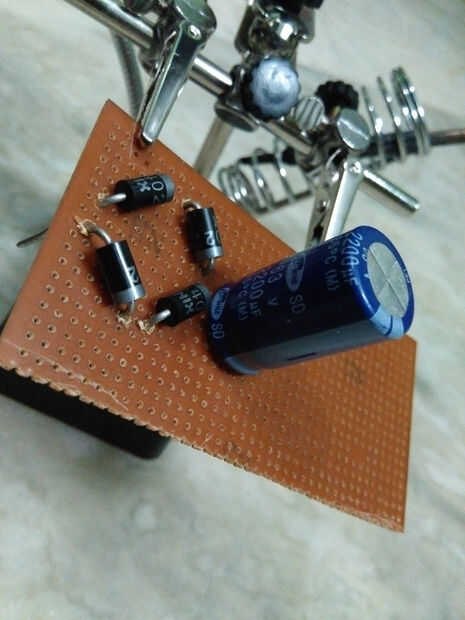

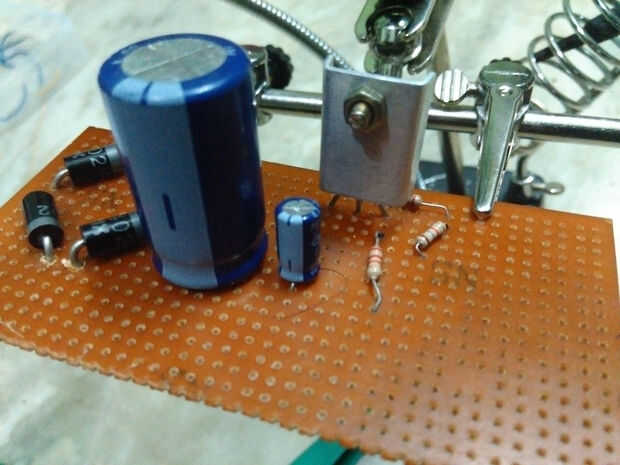

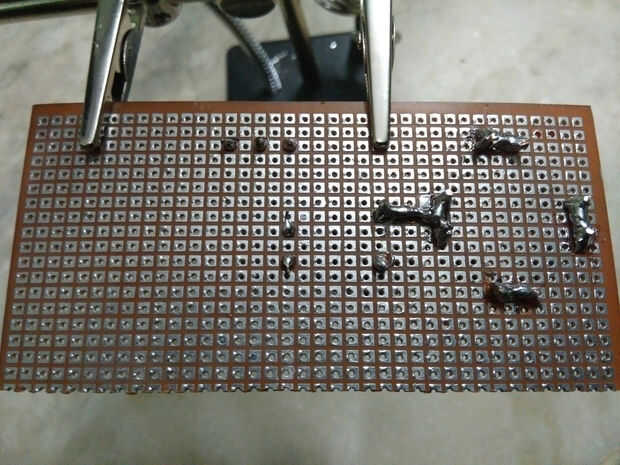

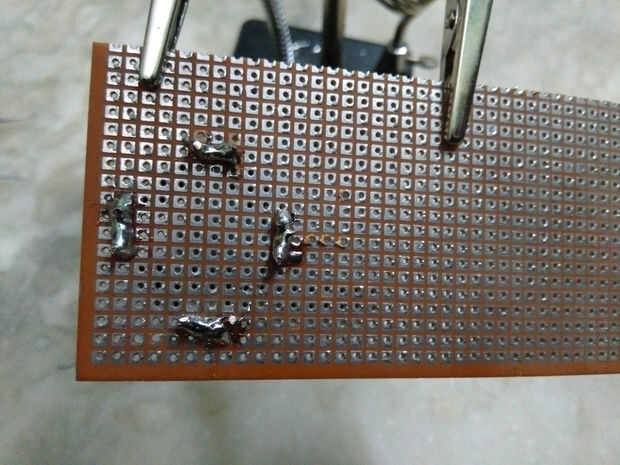

tomar de propósito general PCB y corte como usted requirió en tamaño luego coloque todos los componentes en el PCB y soldar todo según el diagrama del circuito Consulte también las imágenes adjuntas para más clarificación.

Nota: - Asegúrese de que todos los componentes han colocado correctamente y no hay ningún cortocircuito en la conexión de PCB
