Paso 6: alambre
Me gusta rescatar alambre de alto voltaje. Dos buenas fuentes son antiguos hornos de microondas y viejo CRT monitores y televisores. Reconocerás los cables de alto voltaje por su aislamiento grueso (generalmente rojo). En CRT y TV, los cables de alto voltaje se conecta el transformador de alto voltaje para el tubo de imagen. Este cable termina en un conector de taza como succión de caucho negro. En hornos de microondas, las líneas de alto voltaje conectan el magnetrón (fuente de energía de microondas) en el transformador de microondas. MOTs son pesados trozos de acero envuelto en cable, el componente más pesado en el horno.
SER ABERTURA CUIDADOSA Y RECUPERACIÓN APARATOS DE ALTO VOLTAJE! LOS CONDENSADORES DENTRO PUEDEN LLEVAR UNA DESAGRADABLE CARGA (LETAL) POR UN TIEMPO SORPRENDENTEMENTE LARGO! USO AISLADO GUANTES HERRAMIENTAS Y ELECTRICISTAS PARA QUITAR COMPONENTES DE ALTO VOLTAJE Y CABLES!

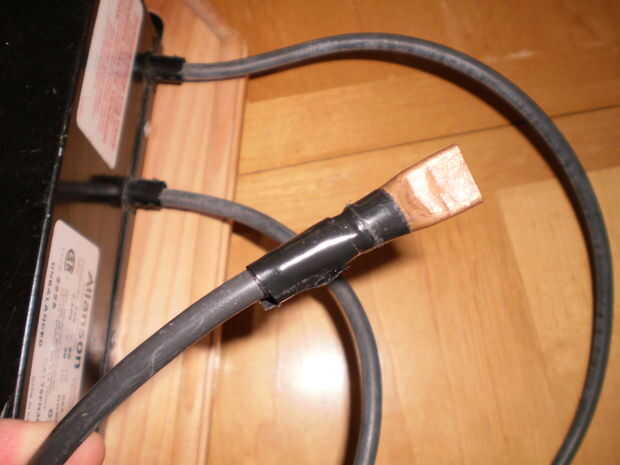

Cable de microondas viene con quick separar conectores de horquilla. En algunos casos estos pueden utilizarse como-es, pero generalmente estos clip off y colocar pinzas pequeñas. Asegúrese de conectar las pinzas perfectamente y utilizar cinta aislante para sellar las conexiones. No desea alto voltaje arqueo de conexiones flojas.
Para esta configuración de la bobina de Tesla necesita esta cantidad de cableado:
de NST para el boquete de chispa: dos cables de 12 pulgadas de largo
del boquete de chispa para el extremo inferior del primario: 8-12 pulgadas de alambre
del boquete de chispa a la serie de condensador: 6 pulgadas de alambre
de los condensadores al extremo superior de la primaria: 12 pulgadas de alambre
Ver fotos de las gancho-ups
Un detalle a tener en cuenta: se pueden tener estrangulaciones de RF de Radio Shack y otros minoristas. Estos choques pequeño clip en el sobre los alambres. Aplicar clip en choques sobre los cables de alto voltaje a la bobina para prevenir o atenuar algunas de las interferencias de radio frecuencia.
