Paso 3: El capacitor array
Si te imaginas electricidad como fluyendo agua, condensadores son como cubos que llenan hasta el borde antes de volcar y derramar su contenido a la vez. En el circuito de Tesla, el condensador acumula una carga hasta que los fuegos de boquetes de chispa, después la energía se vierte a la bobina primaria.
Principios constructores de bobina utilizan baterías de tarros de Leiden, una forma temprana de condensador. En sus famosos experimentos en Colorado Springs 1899, Nikola Tesla utiliza botellas de agua grandes llenos de salmuera y en depósitos metálicos como condensadores de alto voltaje. Condensadores de alto voltaje se fabrican hoy en día, pero un nuevo mecanismo de botes giratorios puede querer hacer su propio. Un tipo popular es el Casquillo del cubo, creado y popularizado por el grupo Geek. Un casquillo del cubo consiste de una docena cuello largo cerveza botellas llenados de agua salada, ubicado en una cubeta de cinco galones con utilidad. Sin embargo es demasiado grande para esta mesa bobina de Tesla, el casquillo del cubo.

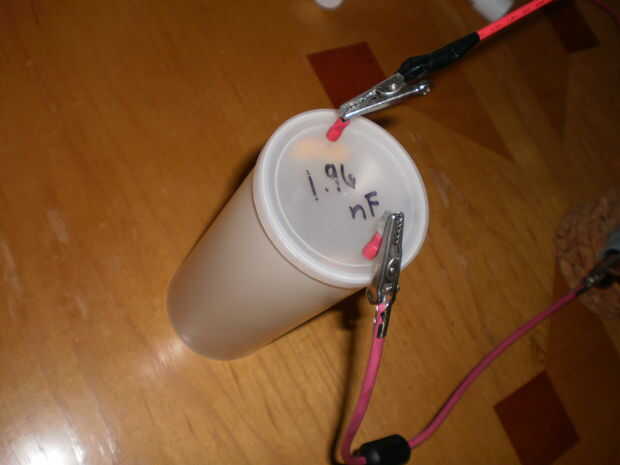

Otra posibilidad es mi diseño para una pila de Leyden Jar de latas de aluminio y cilindros de plástico de bebida mezcla. O se pueden usar condensadores modernos, hechos en fábrica.
Si vas a uso fabricado tapas, tienes que prestar atención al tipo de capacitor y su voltaje. Casquillos electrolíticos parecen poco latas o botellas; no son adecuados para las bobinas de Tesla. Que se recalienta y puede incluso explotar (sucedió a mí en otro contexto). Generalmente, usted quiere un condensador de alta tensión que es también conveniente para el uso con pulsos rápidos de energía. Hay tapas de lujo y costosos que hacerlo. Para aficionados y amateurs, alto voltaje clasificado tapas de película o cerámica pomo son probablemente la mejor opción.
En cuanto a voltaje, usted necesitará utilizar tapas cuya capacidad de CC es al menos duplicar la entrada de voltaje de CA. En otras palabras, usando mi 7.500 voltios NST, querrá condensadores de 15.000 voltios a o mejor. Más es mejor. Una manera de lograr una suficiente voltaje y obtener la capacitancia que se necesita es construir un "condensador multi-mini", o MMC. Esto significa armar una matriz de versalitas, cuyo combinado voltaje y capacitancia satisfacer las necesidades de su sistema. Para el sistema descrito aquí, quería 20.000 voltios y 2 nano-faradios (2000 pico-faradios). Estos parámetros se basan en mi usando una 7.500 voltios NST y requisitos de capacidad del sistema.
¿Cómo Sabes cuánto capacitancia a utilizar? Experiencia primero me dijo que más de mesa Tesla sistemas requieren la capacitancia en la gama baja nano faradio. Luego usé un programa llamado TeslaMap para identificar mis necesidades. TeslaMap es un programa de estilo de hoja de cálculo. El introducir datos importantes en su sistema, el tamaño de las bobinas primarias y secundarias, calibres de alambre, etc. y el programa calcula las necesidades de capacidad.

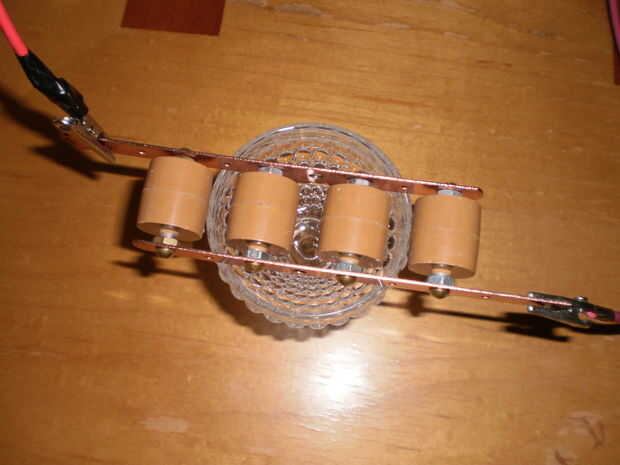

Para este Instructable usé cuatro casquillos de pomo Sprague, cada uno clasificado en 530 pico-faradios a 20.000 voltios. ("Pomo", por cierto, es simplemente un término descriptivo. Los capacitores parecen pomos de cerámica cuadradas.) Cuatro tapones en paralelo me dieron 1,97 nano-faradios, que trabajó bien con mi pequeña bobina. El MMC se hace simplemente atornillando tornillos de máquina de cobre amarillo 6/32 a través de tiras de fleje de cobre pipa revestida y en los terminales de tornillo de las tapas.
