Paso 4: Las bobinas y el marco de la vela
Para ambas bobinas necesita una forma para envolver el cable alrededor. Secundarias se hieren comúnmente en cartón, PVC o tubo de acrílico. Para una bobina pequeña cartón está muy bien. Es más ligero que el PVC y más fácil de conseguir que el acrílico. Estas primarias días se hieren a menudo como bobinas planas, pero en este Instructable estoy usando un tubo de PVC de 3,5 pulgadas de acoplamiento para hacer una bobina helicoidal de primaria. El acoplamiento también es 3,5 pulgadas de alto.
Puesto que el primario es más pequeño, vamos a hacerlo primero. Asegúrese de que su forma de bobina de PVC esté limpia y seca. Alrededor del centro de la envoltura del acoplamiento una sola capa de cinta de la alfombra de doble cara. Este material es muy pegajosa, así que tenga cuidado y haz recto. Para el cableado utiliza 10 calibre cable casa con aislamiento THHN (plástico-nylon) pesado. TeslaMap calcula 6 vueltas sería óptimos con mis 2 condensadores nF. Dada la circunferencia del acoplamiento, pensé que necesita cerca de 6 pies de cable, además de un poco más para los conductores, por lo que tengo 6.5 pies de 10 THHN cable calibre. Esta envolviendo la cinta de la alfombra, que ayudó a mantener en su lugar hasta que más podía virar el alambre hacia abajo con una pistola de pegamento caliente. Doblar las puntas hacia fuera a cerca de 90 grados y me adjunta Nº 10 conectores de horquilla a los extremos. Para ayudar a mantener los cables de jalando coloca algunos filamentos de una banda de goma pesado alrededor de ellos.
Para el secundario elegí un tubo de toalla de papel de cartón resistente, 12 pulgadas de largo y 1,75 pulgadas de diámetro. Cartón debe ser sellado y aislado antes de arrollar el hilo en. Dio el tubo de dos capas de goma laca. Deje que se seque entre capa y capa.

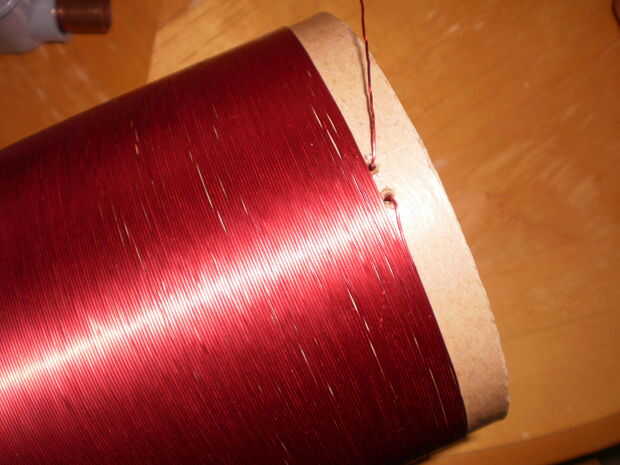

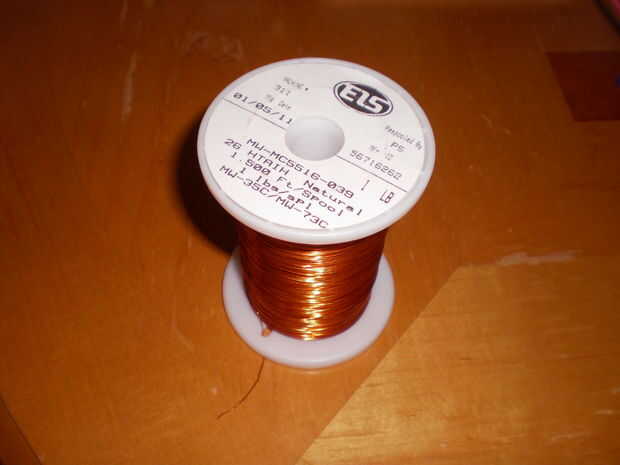

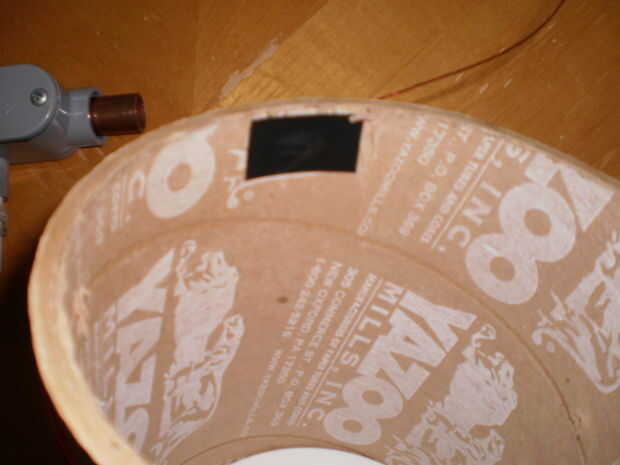

1/2 pulgada desde un extremo del tubo seco, shellacked taladre dos agujeros poco aproximadamente 1/4 de pulgada aparte y paralelo al extremo del tubo. Enrosque el extremo de su alambre de Magneto 24 calibre en, y luego la parte posterior del agujero, dejando seis a ocho pulgadas extras como su líder. Enhebrar el cable secundario dentro del tubo se considera un no-no por formadoras de moderno, pero libros eléctricos antiguos describen este método de anclaje secundario. Todo lo que necesitas hacer es cubierta la broca pequeña de alambre dentro del tubo con un cuadrado o dos de cinta eléctrica, y todo estará bien. He utilizado este método en varias bobinas pequeñas y nunca tuve un problema con él.

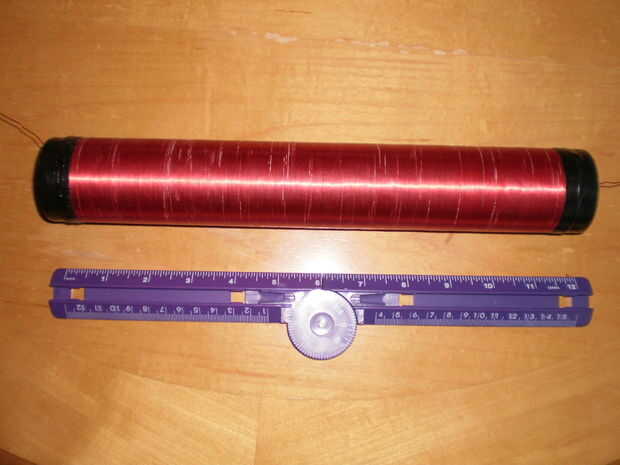

Comience a enrollar el cable. Para una secundaria este pequeño lujo plantillas o marcos bobina parecen innecesarios. Mantenga el cable estirado (no demasiado apretado!) y viento suavemente, fila contra fila hasta llegar a 1/2 pulgada desde el otro extremo del tubo. Repita el procedimiento de perforación de pequeños orificios. Corte el alambre, dejando una generosa cantidad de plomo y enrósquelo dentro y fuera de los agujeros. Cinta interior lazo como antes. En un tubo largo de 12 pulgadas, dejando 1/2 pulgada de espacio libre en cada extremo, termina con 11 pulgadas de bobina de alambre. Según TeslaMap, esto le da vueltas a 515,9 o 236,2 pies de alambre.
El siguiente paso es sellar la bobina secundaria. Pintura o aerosol en una capa de poliuretano o goma laca. Esto mejora el aislamiento del cable y ayuda a atar la bobina en el lugar. Una vez seco, darle otra capa. Dependiendo de cómo anal eres, puede dar muchas más capas de barniz, pero dos son realmente suficiente. Algunas formadoras de encapsulan sus secundarios en gruesas capas de capa clara. Aunque esto sin duda mejora el aislamiento, etc. y se ve impresionante, no es realmente necesario para una pequeña bobina. Como un ancla final, envuelva una capa o dos de cinta aislante alrededor de cada extremo de la bobina secundaria.
Ahora necesitamos un marco para montar las dos bobinas. Puede utilizar madera, bien pintado, pero no de metal. Usar tubo de fontanería de PVC. Es barato y fácil de trabajar, y el PVC es un buen aislante.
Aquí son las partes de mi marco de bobina "Candelabro":
cerca de 24 pulgadas de 1/2 pulgadas PVC tubería de fontanería (Schedule 40, blanco)
empalme de 1 1/2 pulgadas "X"
empalme de 1 1/2 pulgadas "T"
articulación del codo de 90 grados 1 1/2 pulgada
tapones de 4 1/2 pulgada
tapón de tubo de 1 1/2 pulgada
1 1 pulgadas de largo, perno de nylon tamaño 1/4, con tuerca
1 1 pulgadas de largo, tamaño 1/4 nylon perno con 2 tuercas
1 nominalmente tapa de plástico prueba de «2 pulgadas». Estas son tapas de octavos de final a la medida de tubos de PVC de 2 pulgadas. Mi ejemplo encaja perfectamente el tubo de toalla de papel de 1,75 pulgadas. Que tenga que probar y encajar las piezas para encontrar el mejor ajuste.

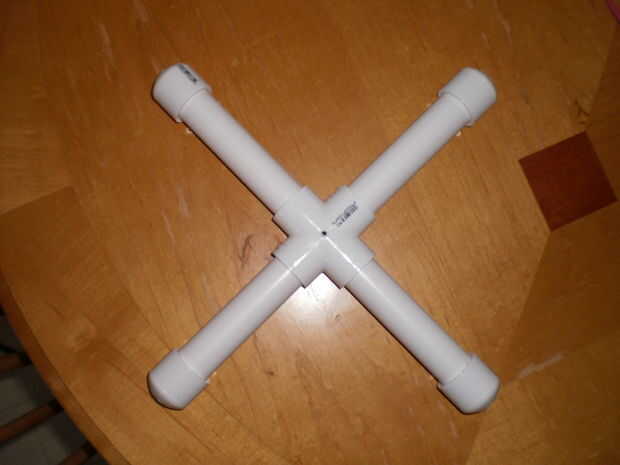

Cortar tres tramos de tubería de 1/2 pulgadas, 4 pulgadas de largo. Ajuste en la articulación de X. Poner un tapón en cada uno de ellos. Perfore un agujero de 1/4 en el centro exacto de la tapa de prueba. También Perfore un orificio de 1/4 en el centro de la articulación de X. No perfore a través de la X Junta, solo la capa superior. Inserte un perno de nylon de 1 pulgada hacia abajo a través de la parte inferior de la tapa de prueba. Coloque una tuerca en el otro lado de la tapa y apriete los dedos. Inserte el extremo del nylon perno en el agujero de 1/4, perforado en el empalme X. (La siguiente parte es un poco incómoda). Poner una tuerca de nylon de 1/4 en la punta de su dedo. Meter esto en el cruce abierto de la Junta X y coger el extremo de la tuerca de nylon. Gire la tapa en hasta que la tuerca interior esté apretada.

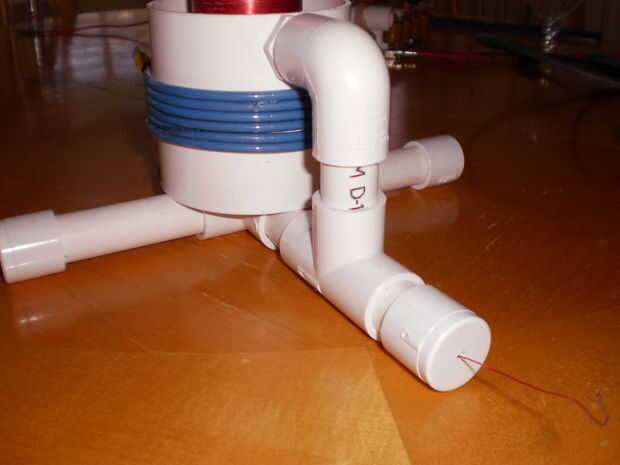

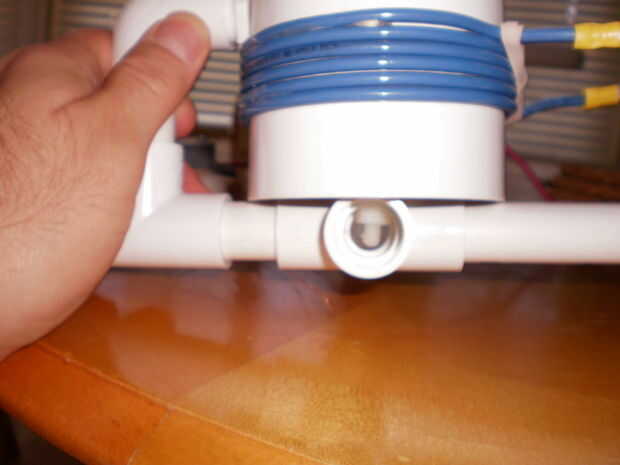

Corte una longitud de 2 pulgadas de tubería de PVC. Empuje en cruce abierto de la Junta de X. Fije el empalme T con 90 grados de apertura hacia arriba. Corte una pulgada 1 pedazo de tubo y que empuje el otro extremo del T. (ver fotos). Perfore un agujero pequeño (1/16) en el centro de un casquillo de la pipa; También Perfore un orificio de 1/16 en la articulación de X por encima de la "pata" que tiene la Junta T en él.
Ponga una tira de sellador de silicona en el interior del borde de la tapa de prueba. Tome la bobina secundaria y el cable de alimentación en el extremo inferior del orificio de 1/16 en el empalme X. Trabajar fuera por debajo del extremo conjunto de T. Pase el cable por el orificio de 1/16 en la tapa y presione la tapa en el extremo de la tubería abierta. Presione la secundaria en la tapa de prueba. Deje que la silicona se seque.
Las siguientes medidas están sujetas a ensayo y error en el modelo.
Cortar un trozo de 1/2 pulgadas PVC de dos pulgadas de largo. Empuje esto la articulación vertical del T. taladro un agujero de 1/4 en el centro del tapón de tubo. Encajar el enchufe en el codo de 90 grados y colocar el codo en la tubería vertical de la articulación de T.

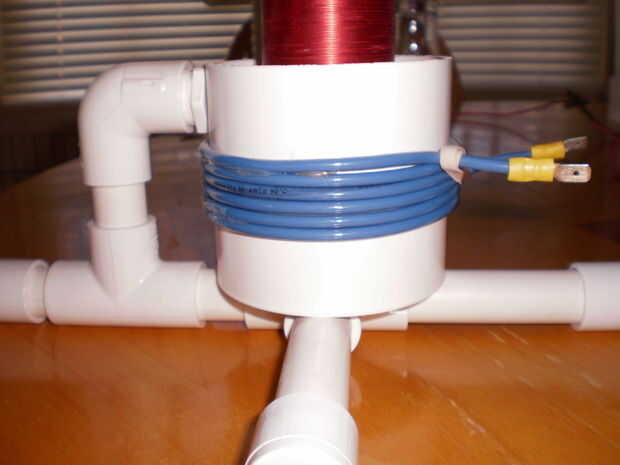

Deslice la bobina primaria sobre la secundaria. Es mejor si los conductores del cable principal cara de la articulación de T.

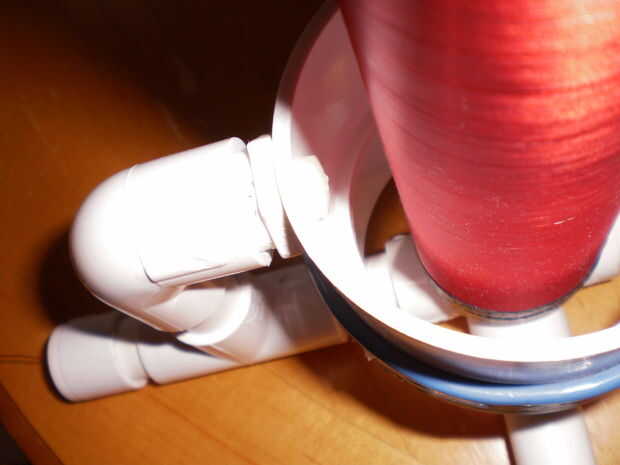

Deje que el resto primario en las cuatro patas de la base X. Ajuste el codo de modo que su borde superior quede a ras con el borde superior de la forma de la bobina primaria. Marcar un punto en la forma primaria y perfore un agujero de 1/4. Retire el primario de la bobina de Tesla. Inserte un perno de nylon de 1/4 a través del agujero de dentro de la forma primaria. Desconecte el enchufe de la pipa del codo, coloque al perno y fije la última tuerca de nylon de 1/4. Apriete. Presione el tapón hacia el codo, derribar la Asamblea principal sobre la bobina secundaria y presione el extremo abierto del codo a la conexión conjunta de T. Ajuste de la tubería y juntas para obtener la primaria centrada alrededor de la bobina secundaria.
Las bobinas y el marco se realizan.
