CA PWM regulador para Arduino (2 / 2 paso)

Paso 2: CA PWM regulador para Arduino: pensamientos

Sin ninguna señal de entrada la lámpara se quema en el máximo.

Si observas al escribir que un cero valor PWM para el circuito de la lámpara se quema un poco menos que al apagar el Arduino, esto significa que el 4n35 todavía se abre un poco. Jugar con t470 resistencia serie Ohm, tal vez usted necesita un valor más alto.
El 100uF 400 voltios pueden ser bastante grande. Una uF 50 puede trabajar así y tal vez incluso un valor menor. Sin embargo, no desea que el valor a ser demasiado pequeño así como no debe ser capaz de suministrar suficiente tensión para la compuerta de lo MosFet de conmutación rápida.

Debe usted preguntarse si tal vez puede utilizar un condensador de una tensión más baja - decir 25 voltios - y que conecte sobre la resistencia zener / 6k 8 para reemplazar los 400 voltios uno... tal vez que trabajará, pero el 4N35 lo hará perder su carga casi instantáneamente y debido al gran tiempo RC (recuerda, hay resistencia de 100 k) puede no tener tiempo para cargar completamente nuevo

El Arduino tiene una frecuencia PWM de aproximadamente 500 Hz. Es lo suficientemente amplio. Mi conjetura es que alrededor de 100 sería más que suficiente. El entrega de Attiny85 creo que 280 Hz en sus pines PWM. Software por supuesto siempre puede elevar si es necesario.

Este regulador no es apto para cargas inductivas

Este regulador no necesita cero detección cruzada.

Desarrollo del calor:
He probado esto con una lámpara de 60 vatios en el brillo completo, sin cualquier disipador de calor: la temperatura de color de rosa con 9 grados por encima de ambiente después de media hora y una hora.
Luego probé con la continua regulación del cero al completo y de vuelta.: la temperatura subió con 10 grados sobre el ambiente después de unos 10-15 minutos y se quedó así para la hora que probé.

Con un halógeno de 150 Watts punto la temperatura subió 15 grados. Alcanza temperatura máxima después de 10 minutos y luego siguen igual para la hora de prueba.

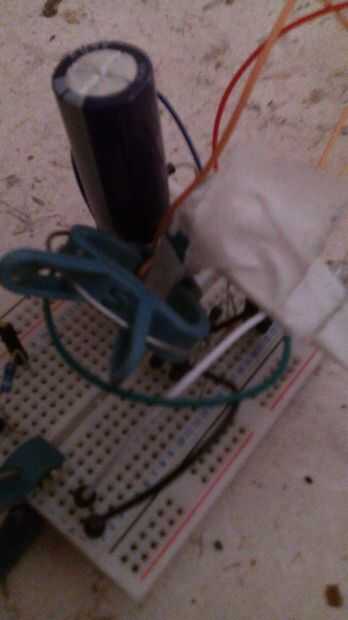

Esto fue medido con un sensor de DHT11 sujetado directamente a lo MOSFET
