Paso 3: Cómo empezar

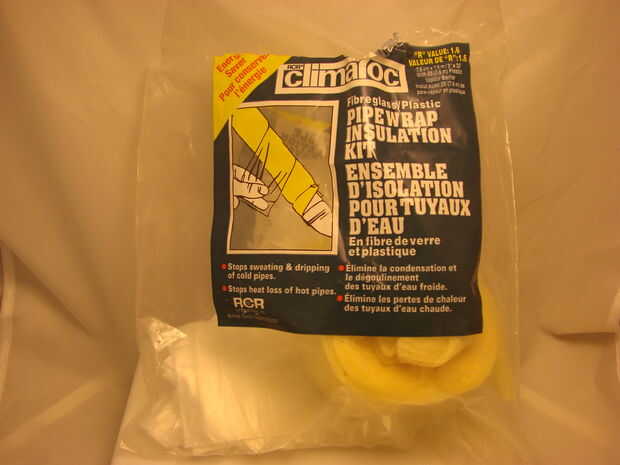

Paso 2: Siguiente línea dentro de la tostadora (la brecha entre la cáscara interior y exterior) con aislamiento de fibra de vidrio, esto le ayudará a mantener el calor y así ayudar a mantener una temperatura constante.

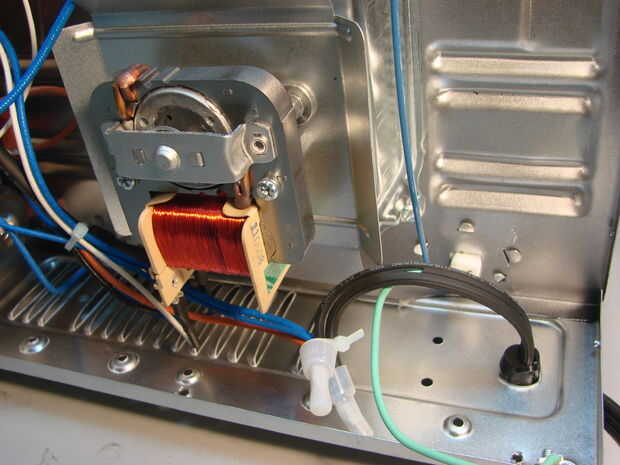

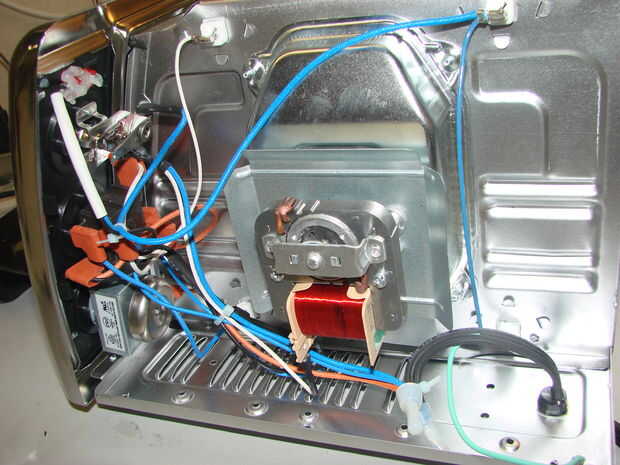

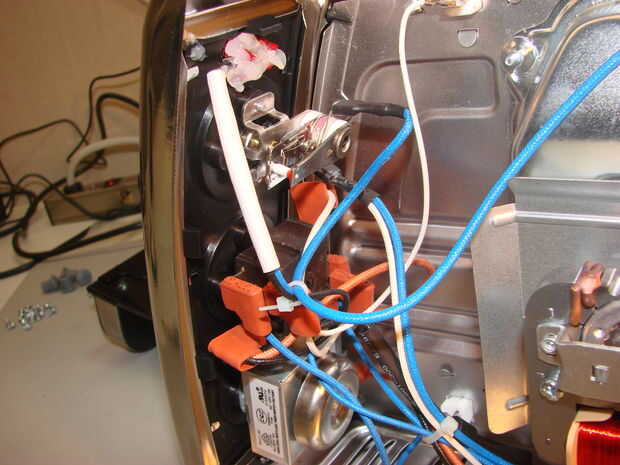

Paso 3: Monte el SSR. La tostadora que usé tenía un ventilador Convención usé por lo que pude controlar los elementos de calefacción independientes del ventilador un relé de dos canales.

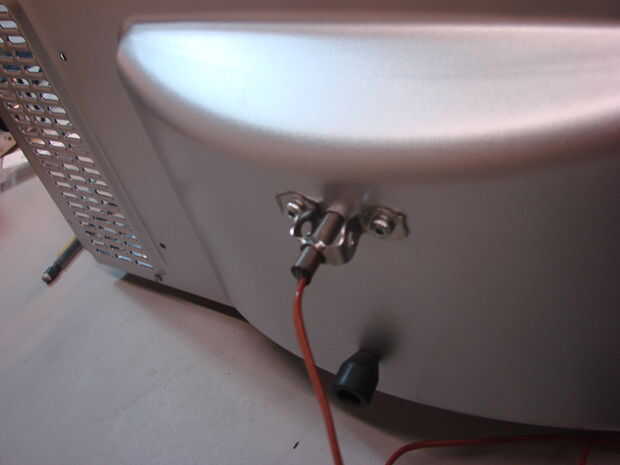

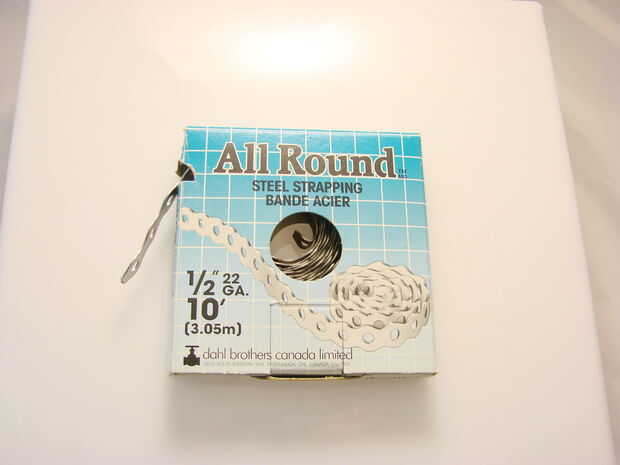

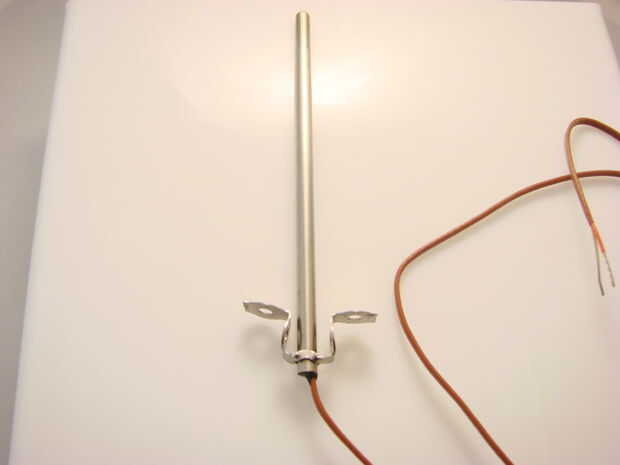

Paso 4: Taladre un agujero en el parte posterior/lado de la tostadora y montar el termopar. hice una rodillera de flejes de acero para sostener el termopar en su lugar. Idealmente usted quiere montar el termopar como cerca del nivel donde se encuentran las tablas.
Paso 5: El Max6675 al smt para inmersión breakout junta luego la soldadura a la protoboard de la soldadura. Una cosa que noté que me lanzó un poco era que el cable amarillo del termopar es + ve y el cable rojo es - ve... no estoy seguro qué código de color seguían.

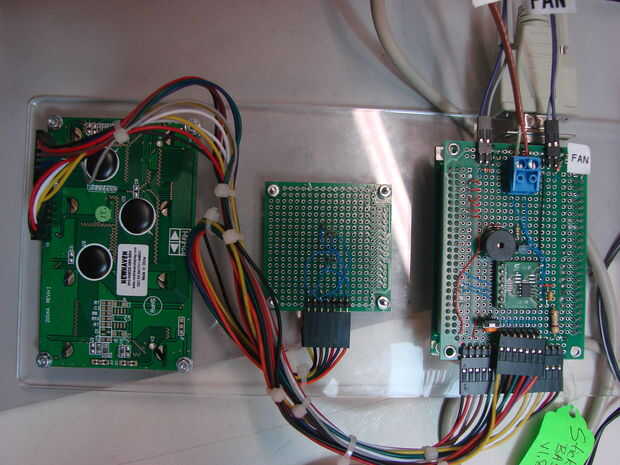

Paso 6: Estamos casi listos! Alambre del termopar, LCD, Joystick botón a la Protoboard y conecte a la Adapt9S12DP512. Cortar una placa frontal de acrílico del laser y montar todas las piezas para pero se puede montar a la caja de un proyecto si no tienes acceso al láser.
