BRICOLAJE soldadura horno de reflujo (1 / 5 paso)

Paso 1: Lo que necesitas: lista de materiales y herramientas

Requisitos:
-Nociones de cableado de CA (por ejemplo: negro = caliente, blanco = neutro, verde = tierra)
-Experiencia de soldadura
-Alguna experiencia de microcontrolador

Lista de materiales:

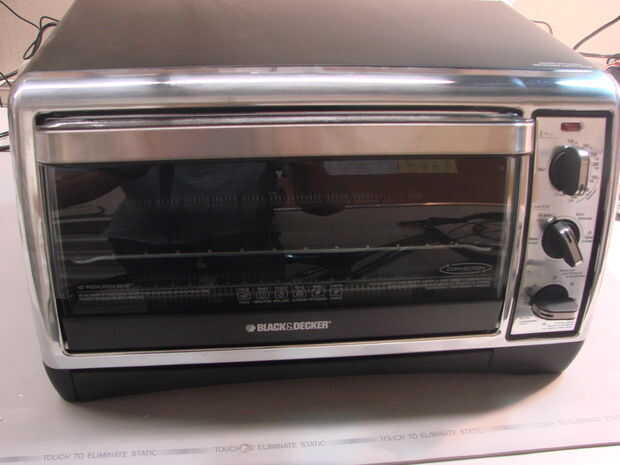

-Horno nuevo o viejo
-Aislamiento fibra de vidrio o fibra de vidrio aplicada

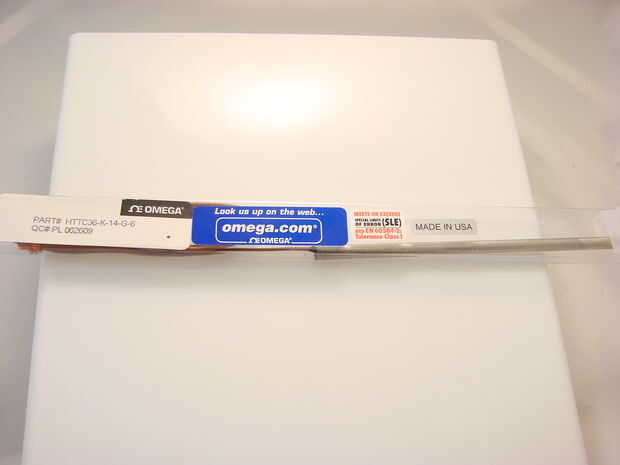

-Termopar de tipo K

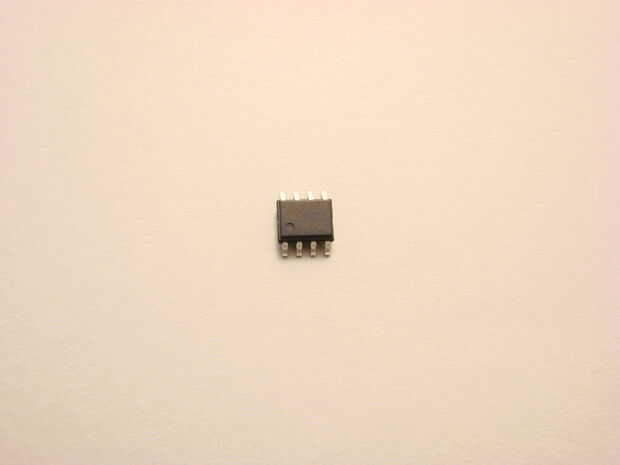

- Max6675 K tipo convertidor termopar

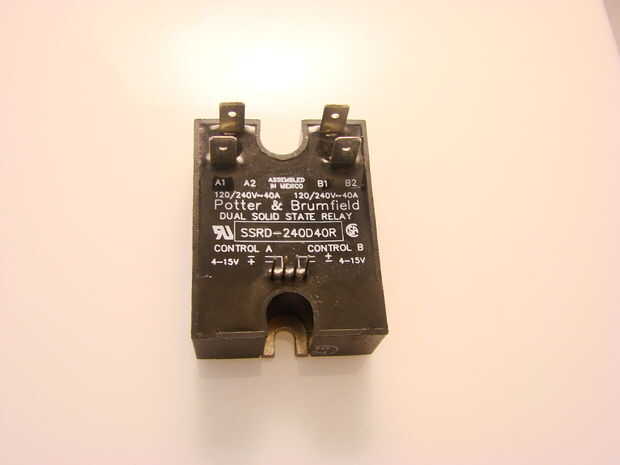

-SÓLO-240D40R RELE estado solido (mecánica serán demasiado ruidosa), 40A
- Nota: este relé ahora es obsoleto pero lo tenía ahí así que lo usé. Usted puede utilizar cualquier SSR - sólo asegúrese de que está clasificada para el doble de la corriente que usted necesita, como va ser reducido debido a la alta temperatura. Si no estás seguro de cuánto corriente su utiliza tostador, calcularlo de (potencia = voltaje * amperaje). Por ejemplo mi tostadora era 1500W a 120 v, por lo tanto, la yo = 1500/120 = 12.5A
-Todas las correas acero redondo

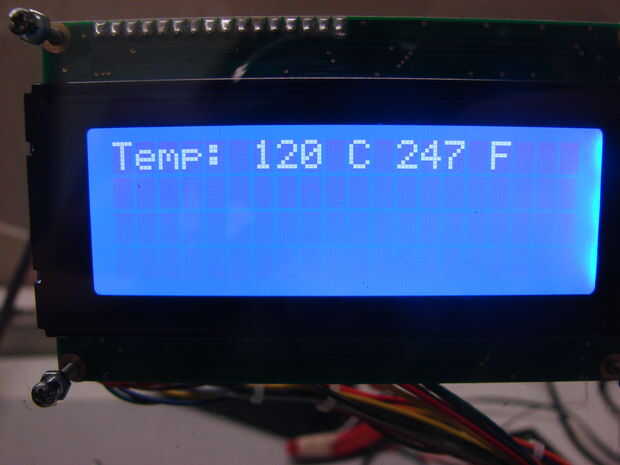

-4 x 16 caracteres LCD - blanco sobre azul

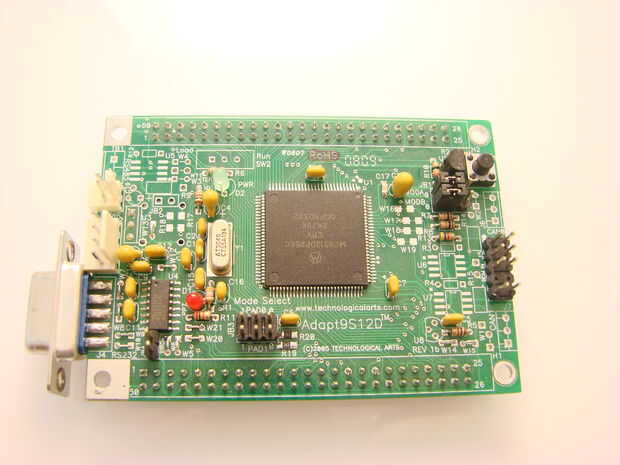

-Adapt9S12DP512 con BASIC residente
-joystick botón 5
-Alambre
-Tornillos y tuercas y separadores
-Chapa acrílico
-Protoboard o una tarjeta de prototipos
-Dip en SO breakout Junta

Herramientas:
-Soldador
-Soldadura
-Campana extractora (opcional)
-Láser de corte (opcional)
-Destornillador
-Taladro de columna
-Papel archivo/arena
-calor-encoja / marrettes
