Borde 3D 3.0 - una impresora 3D $200 (12 / 19 paso)

Paso 12: Y eje PT 1

El eje Y es una de las partes más difíciles de esta impresora 3D, pero voy a intentar mi mejor para explicarlo en dos partes.

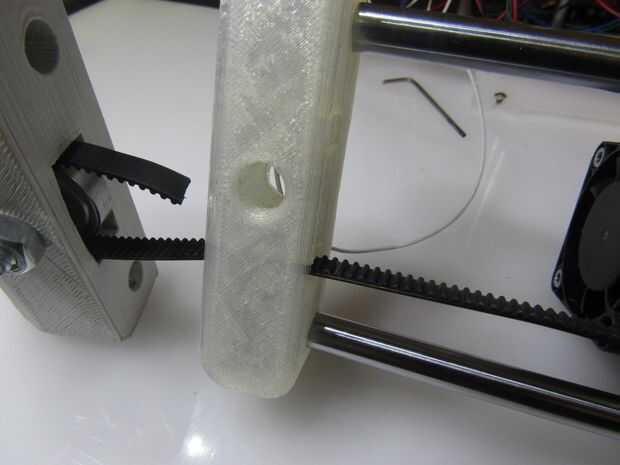

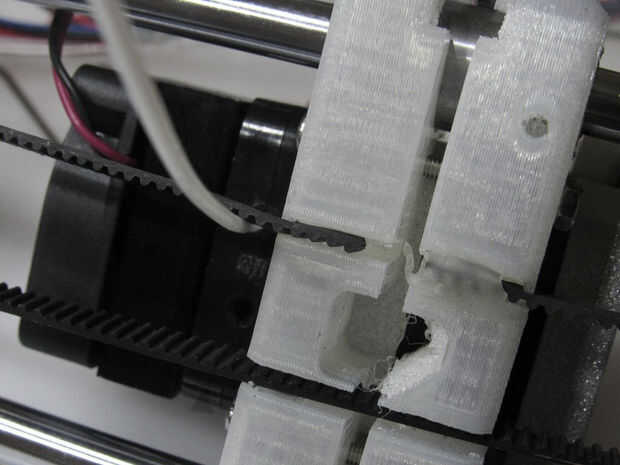

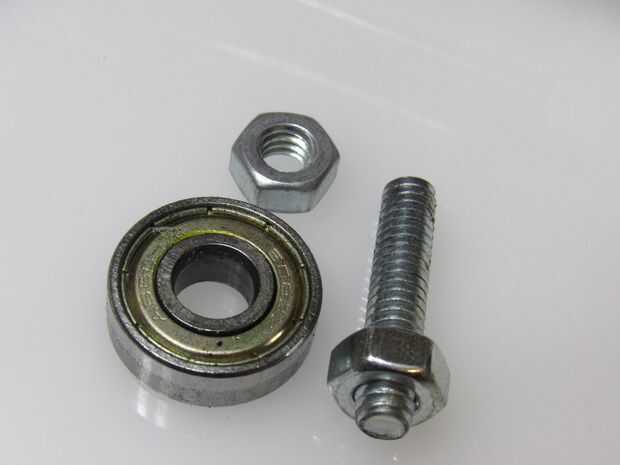

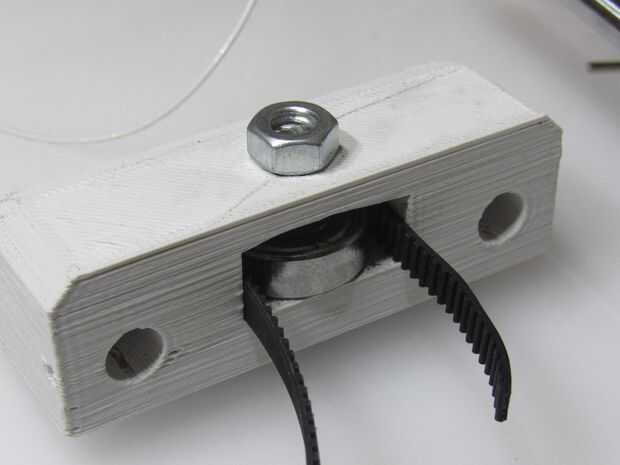

Empieza por tomar un cojinete 608, una varilla de 5/16 pulgada roscada y una tuerca de 5/16 pulgadas colocándolos al lado. Doblar la correa en forma de bucle y poner en el "casquillo de extremo de eje Y" y empujar un rodamiento de bolas 608 en el lazo como se muestra en la figura 3. Luego, tome un 1 1/2 pulgadas pedazo de varilla de 5/16 pulgada roscada y girar una tuerca de 5/16 pulgadas en un lado y coloque en el "casquillo de extremo de eje Y" como se muestra en la imagen 3. Finalmente, apriete con la otra tuerca en la parte inferior de la tapa. Ahora, tome el extremo de la correa y empuje hacia abajo en el montaje de la extrusora como se muestra en la cuarta imagen.
