Borde 3D 3.0 - una impresora 3D $200 (9 / 19 paso)

Paso 9: Montaje X eje 1 PT.

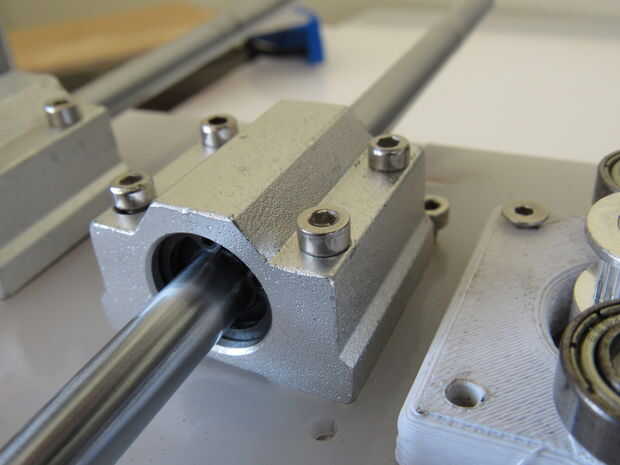

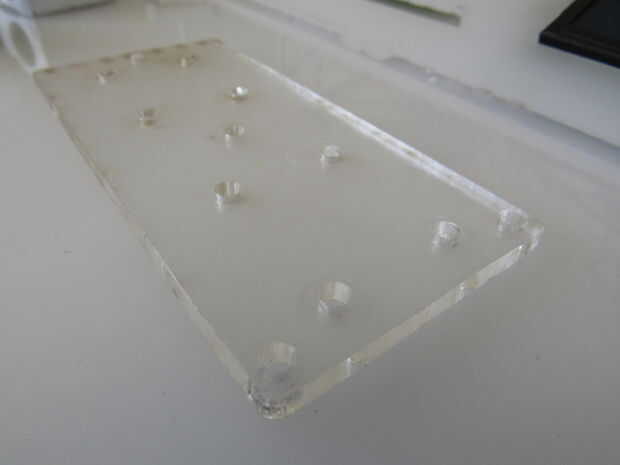

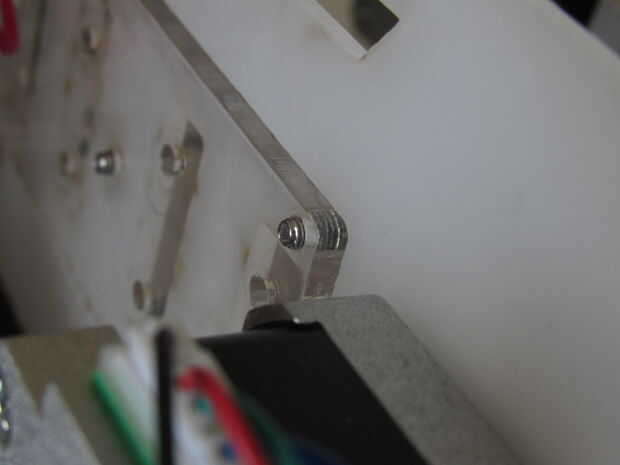

Montar tres motores paso a paso a la pieza de acrílico superior utilizando tornillos de 5mm M3. Es un poco más difícil montar los cojinetes de SC8UU, así que vamos a usar un par de fotos junto con las instrucciones. Hay un pequeño trozo de acrílico que tiene la distancia correcta para el cojinete (Fig. 3). Toma esta pieza y tornillo a la placa de acrílico superior mediante tuercas y tornillos de 5 mm M3. Ahora, puede colocar y los cojinetes de SC8UU en la pieza superior del perno porque hay apoyo por debajo. Este paso es evitar que los cojinetes se mueva impresión mediado. Por último, puede insertar 4 tornillos a través de cada uno de los cojinetes de SC8UU, luego apretarlos con una tuerca.

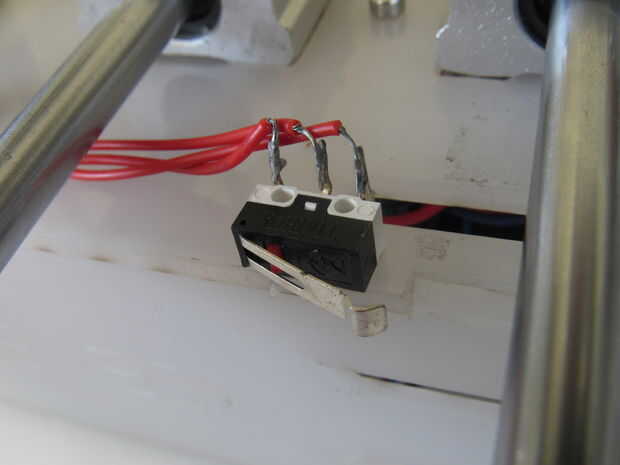

Ahora, use pegamento para montar el X endstop en el lado izquierdo de la pieza superior. Empuje las barras lineales del eje X en los rodamientos.
