Borde 3D 3.0 - una impresora 3D $200 (11 / 19 paso)

Paso 11: Desmontar y montar el estirador

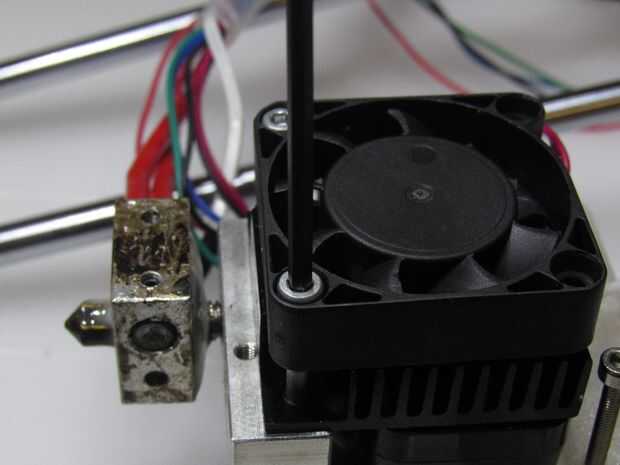

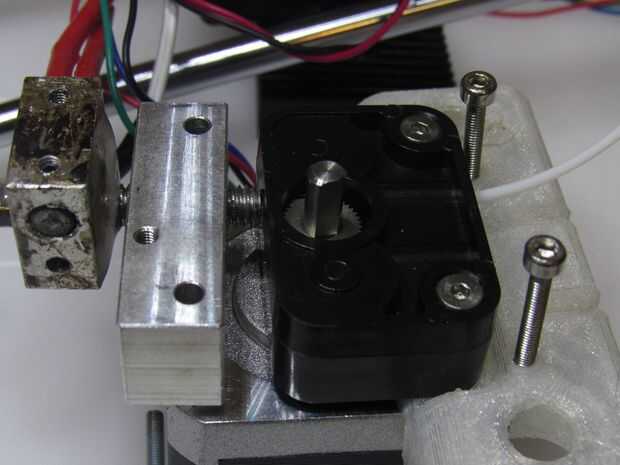

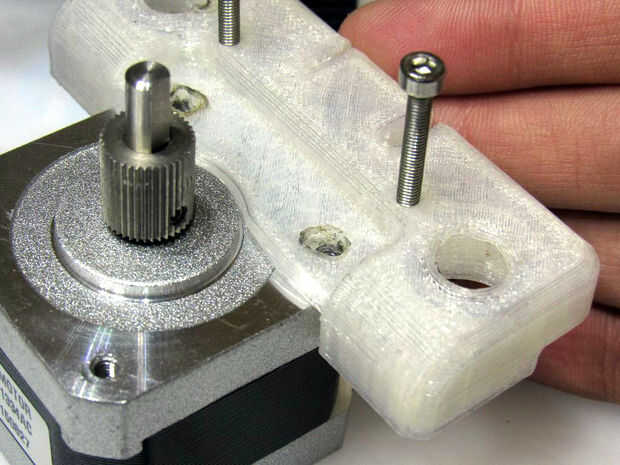

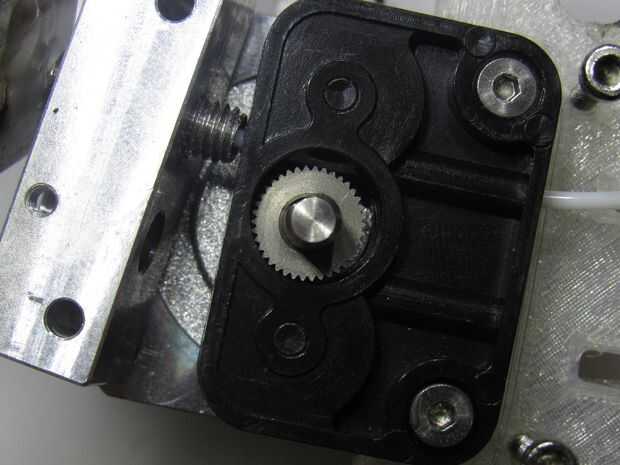

La extrusora de MK7 viene ya ensamblada, pero tendrá que desmontar y añadirle un montaje. Para el montaje de la extrusora, hay dos mitades que juntas del perno. Tomar las dos piezas estampadas 3D y dos pernos de 20mm de M3 y tuercas m3 y ponga a un lado. Retire los dos pernos inferiores en la parte delantera de la extrusora y luego retire el ventilador y el disipador de calor. Luego, habrá una parte de negro moldeado por inyección. Retire los dos pernos y levante el pedazo negro. Ahora, la parte impresa 3d que se muestra en la imagen 3 y colocarlo donde estaba la pieza negra y vuelva a colocar la pieza negra en la parte superior la parte impresa 3d.

Ahora, vuelva a montar la extrusora todo. Tomar la otra extrusora impresa 3D pedazo de Monte y Coloque 2 rodamientos de LM8UU continuación, colóquela en el otro lado de la pieza de montaje 1 extrusora. Por último, acabado el estirador apretando los dos tornillos de 20mm de M3, asegurándose de que va a través tanto de las piezas de impresión 3D.
