Bipolar interruptor paso a paso Motor conductor de TB6560 Microstepping (2 / 4 paso)

Paso 2: Junta

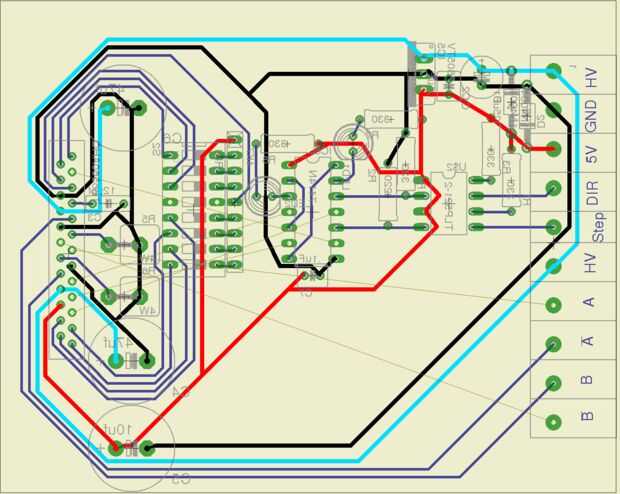

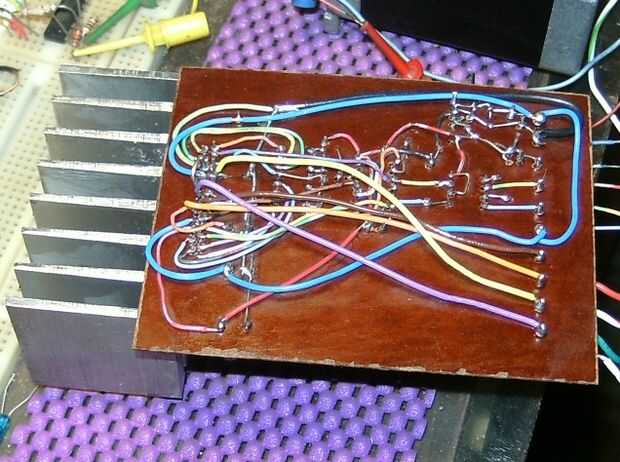

Este es el diseño que se me ocurrió. Yo no estaba pensando en lo grabado, sólo necesitaba piezas en un tablero. Imprimir esto, cinta adhesiva a un pedazo de tablero, perforarlo, poner partes en y luego soldarlos punto a punto. Cuando diseño cosas tenga en cuenta que tengo que hacerla demasiado así que trato de diseñar cosas que soy capaz de hacer. Esto es un poco complicado pero se puede hacer. También funciona, y sé que nadie va a rasgar mi diseño para la explotación comercial. Buena suerte haciendo estos en cantidad! Hice tres y eso fue suficiente para mí por un tiempo.

Enlace al completo tamaño del archivo:

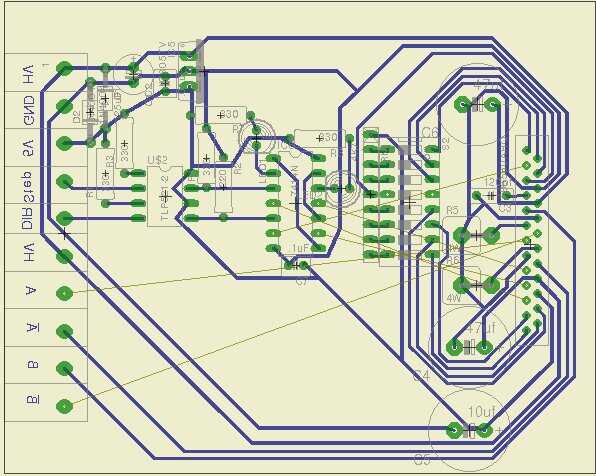

¿Pop Quiz: Puede alguien ver lo que etiqueta es malo en esto? Comparar a esto:



Al menos creo que eso es ahora.
