Paso 9: Fijación de los soportes
Ahora perforar que ha marcado. Asegúrese de que utilizar una pieza de madera de desperdicio debajo de su perforación, para mantener intacta su superficie y evitar que el plástico de la deformación.
- Para tu Arduino, el PCB y el clip de la batería, utilizan una 1/8 broca para cortar un agujero para sus tornillos. Todos estos ajuste tornillos M3.
- Para las tablas de Adafruit, utilizar una 3/32 broca. Estos agujeros son tamaño M2.

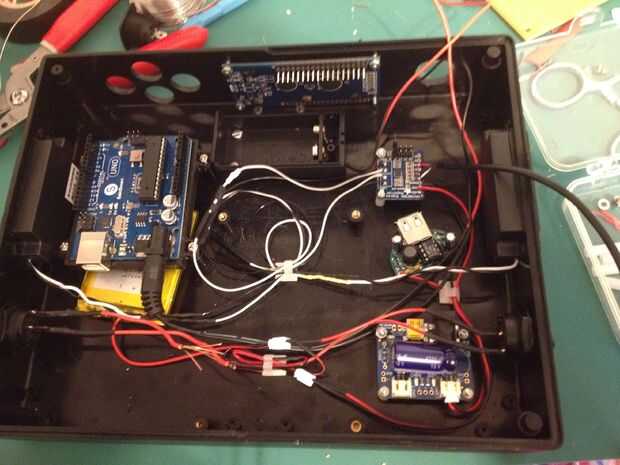

Instalación de los componentes
- Instale las juntas, utilizando los soportes aislados y de nylon y tornillos de tamaños adecuado y las arandelas. Inicio de debajo y tornillo para arriba en el recinto, luego use capuchones para mantener las tablas en su lugar.
- No te preocupes de atornillar la placa hacia abajo en este momento.
- Debajo de donde va a ser el PCB y alrededor de delicadas o pequeñas suelde, agregue unos mini abrazaderas como se muestra. Esto ayudará a que todos estos cables limpio y ordenado!
- Para la Junta del cargador Mintyboost, utilice la cinta de espuma doble cara ahorramos antes para colocar la Junta en el recinto. Asegúrese de que dejar suficiente espacio para conectar y sacar un cable del cargador USB teléfono!!!!
- Para el clip de 9V, perforar a través de los agujeros que ha perforado sólo en la pinza de plástico, para marcar donde se perforarán los orificios en el cuerpo de la caja.
- Nota: clip de la batería es el único componente para atornillar desde el interior - dos tornillos desde dentro del clip y sobresalen por la parte inferior de la caja, con dos tuercas.
- Las baterías li-poly, utilice una pistola de pegamento caliente para fijar la cinta de Velcro a los cuerpos de las pilas.
- No Aplique pegamento en la batería y caja directamente. Aplique el pegamento a la cinta, deje que se enfríe durante apenas un segundo y presione la cinta en su lugar.
- Te recomiendo aplicar el lado del lazo (difusa) de la cinta a la batería y el lado (erizado) del gancho del Velcro al recinto.
