Paso 3: Montaje - Boombox

Montaje el Boombox

1. Leer el tutorial del bolso de la playa de Boombox aquí (incluido en descarga del paso anterior).
   • Nota este tutorial cuentas para un recinto de amp impreso 3D. Ignorar eso.

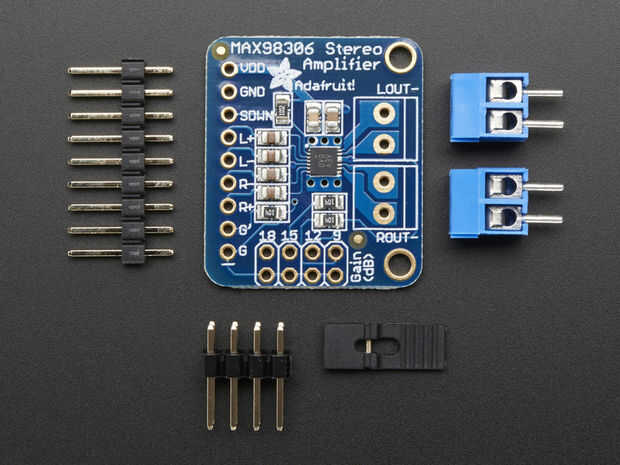

   • Elegí el mismo amplificador MAX98306 para simplificar.

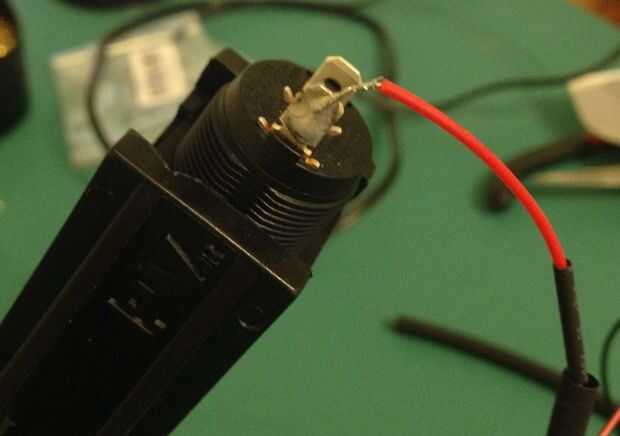

2. NO SIGA PIC 2. Es un ejemplo de mala técnica. Empezar pulsando la (bien retorcido y estañado) cable de dentro de la cola de cochino negro y una pequeña sección de envoltura de cable, más de lo necesario, a través del agujero sin estañar L - .
   • PRUEBA PARA ASEGURARSE DE QUE AMBOS ENCAJAN ANTES DE LATA EL AGUJERO!!! (Aprendí esto el mega duro camino y tuvo que pedir un segundo cable amp y cable flexible. Uy.)
   • ENTONCES. ESTAÑO. LA. AGUJERO.
   • Ahora cuidadosamente su alambre de envoltura y colócala en el R - agujero, manteniendo el salto pequeño y soldadura.
   • Hacer esto primero antes que nada. Se me agradecerá.
3. Al llegar al paso para el montaje de un adaptador de interruptor deslizante, detener. Esto es donde hacemos nuestra primera modificación que el dispositivo de ajuste de nuestras necesidades.
4. Corte el cable de extensión JST como se muestra en el tutorial. Pero en lugar de un simple interruptor SPST de soldadura en el cable, vamos a soldar en uno de nuestros interruptores SPST panel montaje rocker.
5. Muy muy simple:

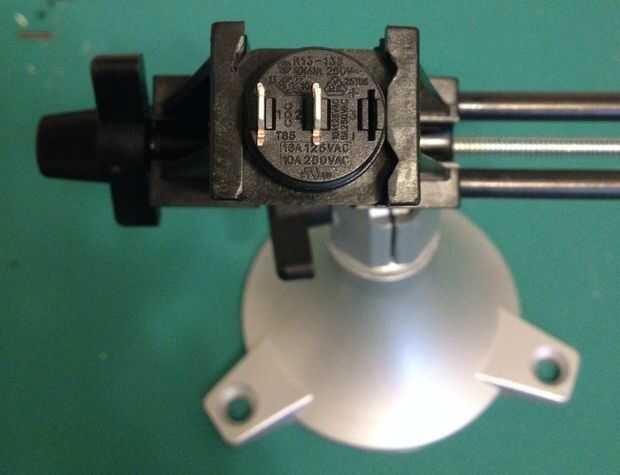

   1. Monte el interruptor en su torno (Foto 3)
   2. Sus cables de extensión positiva (foto 4) de la lata

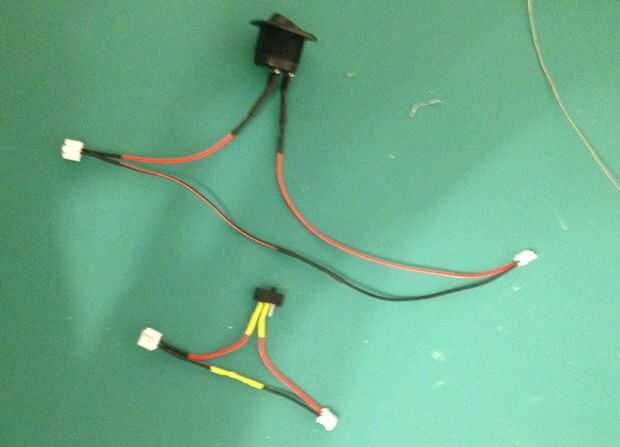

   3. Deslice dos pedazos de calor retráctil en cada cable (grande y pequeño, fig 5)

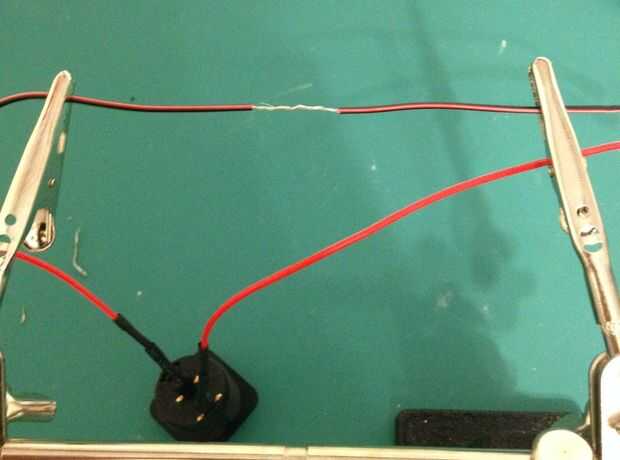

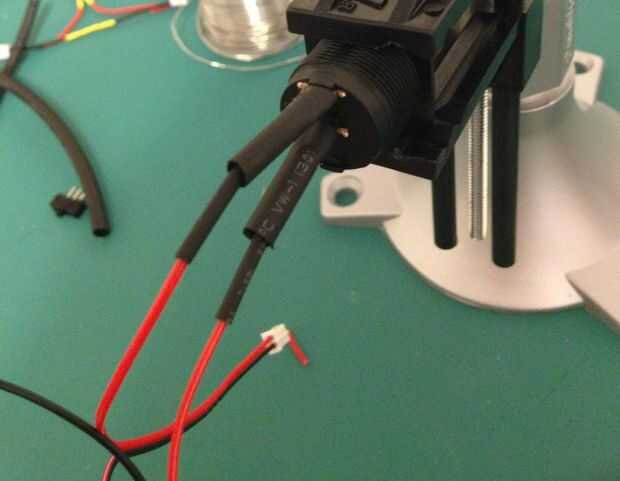

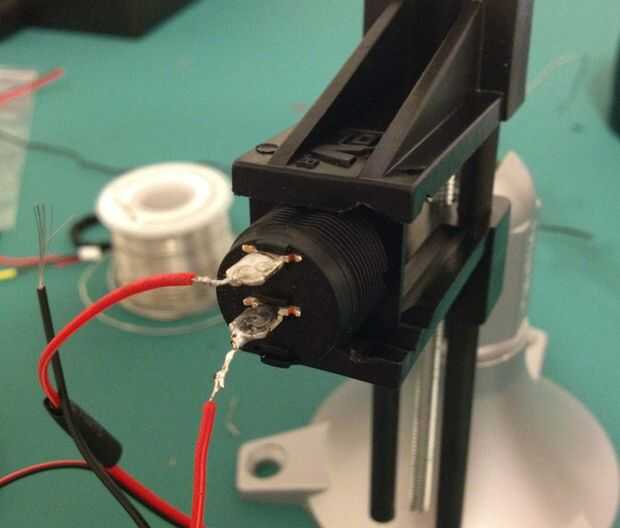

   4. Enrosque un cable por el orificio de uno de los tapones SPST (foto 6) y soldadura (foto 7)

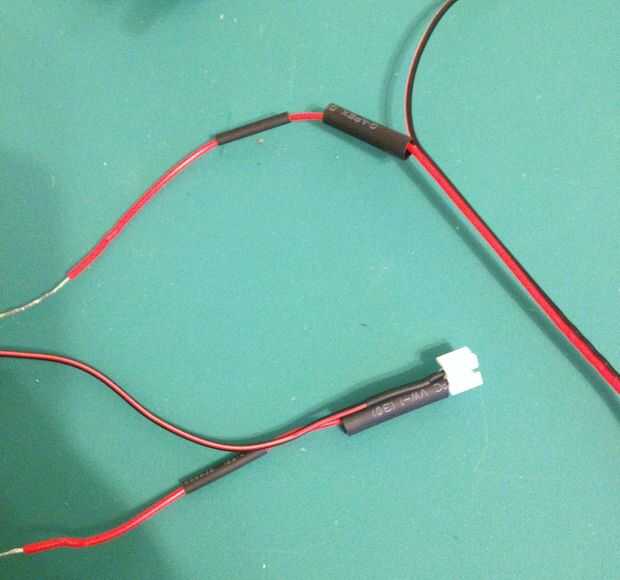

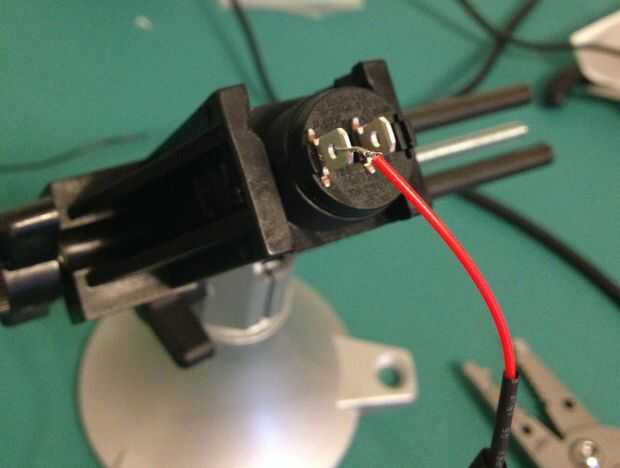

   5. Repita en el otro lado (Foto 8).

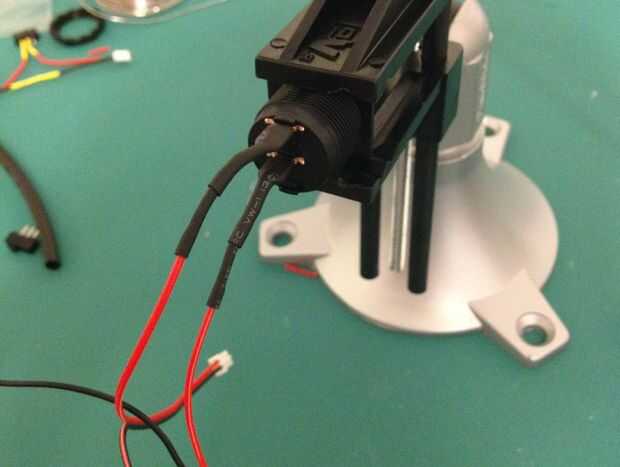

   6. Arreglar su encogimiento de calor como se muestra (Foto 9)
   7. Y encogimiento con la pistola de calor (foto 10)
   8. Deslice a un lado del cable negro/negativo del encogimiento del calor, los dos lados junto (foto 11), la soldadura y la tubería del encogimiento de la torcedura.
   9. Interruptor completo (foto 12).
      • Nota: este es el único interruptor fuera de los tres en el BB que puede ser independiente del dispositivo. No trate de hacerlo de nuevo en el otro dos para ahorrar tiempo y vas a arrepentir.

6. Recoger el tutorial nuevamente después de terminar su interruptor.

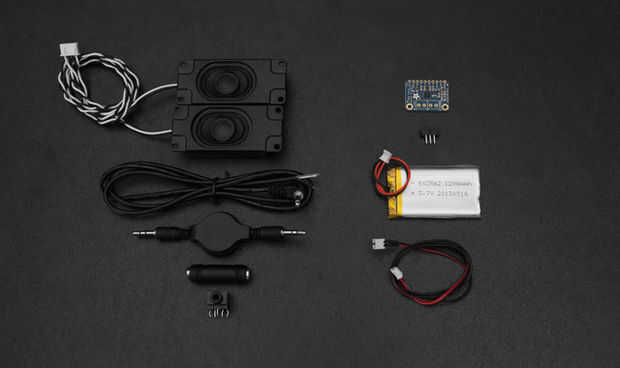

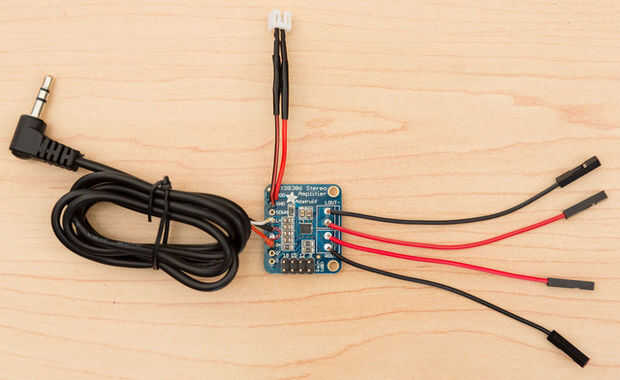

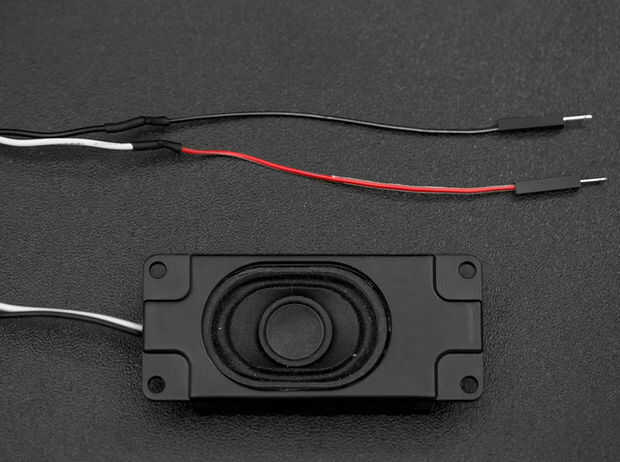

7. Probarlo! Una vez que tienes algo que parece fotos 13 y 14, conecte los altavoces y el amplificador, el amplificador conector de auriculares a su teléfono celular, probar algunas canciones!

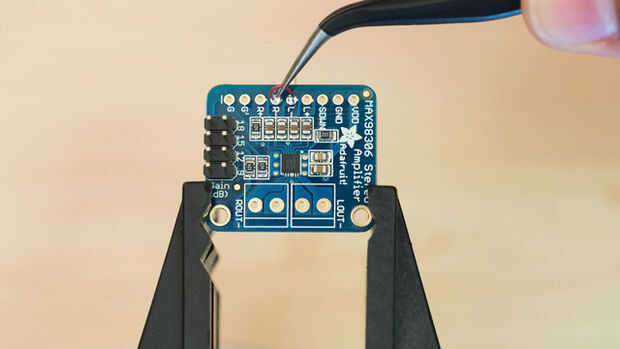

   1. Nota: foto 15 muestra dónde se debe colocar la selección de ganancia una vez que se suelda la cabecera doble en. Montaje de esa pieza de plástico sobre los alfileres ajusta el volumen del amplificador.

Imágenes prestadas del sistema de aprendizaje de Adafruit bajo una licencia Reconocimiento-CompartirIgual de Creative Commons.
