Beach Buddy: Cargador Solar 3 en 1, Boombox y quemadura temporizador calculadora (2 / 17 paso)

Paso 2: Montaje - cargador

Si está utilizando piezas de Adafruit, estás de suerte! El "cargador solar" y "boom box" parte de este Instructable derivan de Adafruit tutoriales. (Si has elegido otros proveedores, el proceso debe ser similar.)

Montaje del cargador

  1. En primer lugar, lea aquíel tutorial de bolso Solar de la carga.

  • Esto es muy importante para hacer. Mientras que los procedimientos de cargador solar requieren muy poca modificación, el cargador de MintyBoost no debe ser totalmente montado. Notas a continuación!
  • Voy siguiendo este tutorial hasta la etapa de "Menta caja de lata".
  • Ahora, siga los pasos aquí para montar el cargador solar.

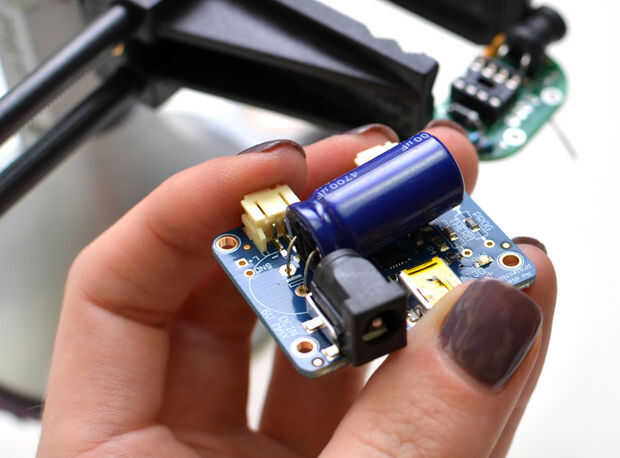

    • Inclinarse el condensador enorme antes de soldar a la placa, por lo que te pone plana dentro de la caja (como se describe aquíy en la primera imagen de arriba).
    • He seguido el método 2 (stripping y soldar los cables juntos) para sujetar el panel solar al cable de carga. Corté el cocodrilo clips el cable DC a pinza e instalar el conector de barril C.C. para el panel solar.
    • No decidí instalar un termistor o cargar LEDs como se menciona en el PDF siguiente; sin embargo, hacerlo así no afectan negativamente el Beach Buddy. Plan simplemente un lugar para el LED montado en el recinto del proyecto.
  • A continuación, siga los pasos que aquí sobre todo armar el cargador MintyBoost.
    • NO SUELDE EN EL SOPORTE DE LA BATERÍA MINTYBOOST O PUERTO USB.

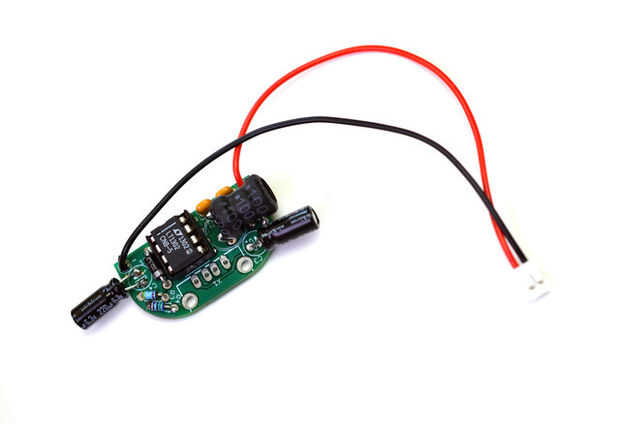

    • La soldadura en el cable JST que vino con el cargador solar en lugar del soporte de pilas (como mencionado aquíy en la segunda imagen de arriba).
    • Colocar los condensadores de alto y el convertidor antes de soldar, también, como se indica en el enlace/muestra en la imagen de arriba.
    • Ignorar las instrucciones para incorporar la menta lata/caja el cargador MintyBoost, puesto que nos va poner nuestro dispositivo en un recinto más grande.
    • Sin embargo,, aferrarse a la cinta de doble cara incluido con el kit! Te necesitamos para fijar la placa de circuito de MintyBoost a la caja del proyecto.
  • De Adafruit: "enchufe el MintyBoost en el puerto de carga en el cargador solar y conecte una batería de polímero de litio en el puerto BATT. Prueba [con un multímetro] que su MintyBoost esté dando salida a 5 volts, luego desconecte el MintyBoost y la soldadura en el conector USB como se indica.

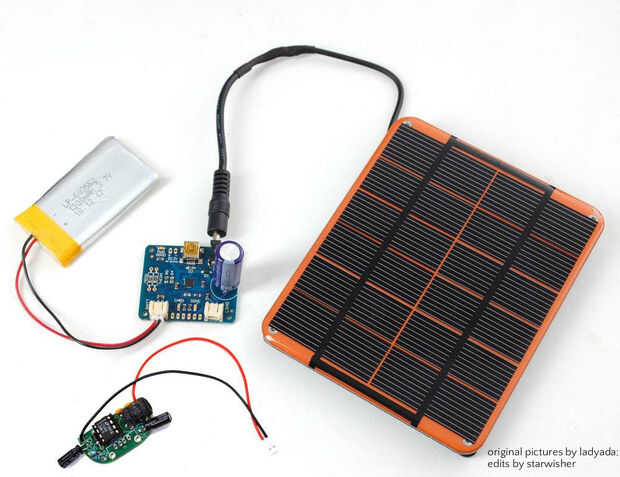

  • Circuitos y cables deben ser desmontables en este punto. Usted debe tener algo muy parecido a la tercera imagen de arriba en la superficie de trabajo, solamente con un conector USB conectado a la Junta de Mintyboost.
  • Pon a prueba tu trabajo! Enchufe el cable de cargador de teléfono celular en el enchufe USB, batería, Mintyboost y panel solar a los puertos adecuados en el cargador solar y tomar la Asamblea fuera. Debería ver el icono de batería del teléfono cambia para indicar que está en el proceso de carga.
  • YAY has completado aproximadamente 1/6 del amigo de la playa!

    • Imágenes (unbc) del sistema de aprendizaje de Adafruit bajo un Licencia Reconocimiento-CompartirIgual de Creative Commons.

    Descargar el archivo zip adjunto los Adafruit tutoriales en formato PDF.
