Paso 7: El soporte de herramienta:

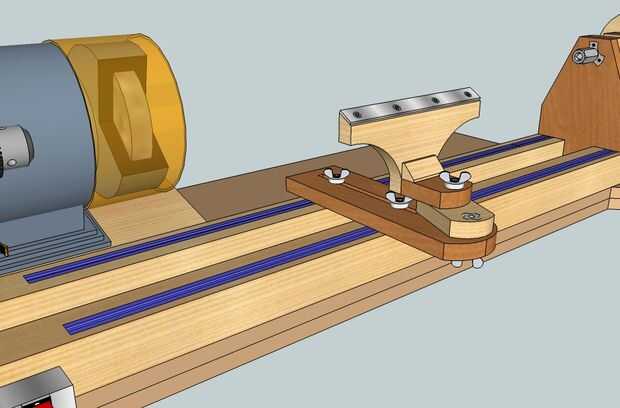

Un resto de peaje modular es la solución para este diseño.
Este resto de herramientas apareció en la revista shop notes y adapta a nuestro propósito bien aquí (ninguna razón volver a inventar la rueda otra vez).

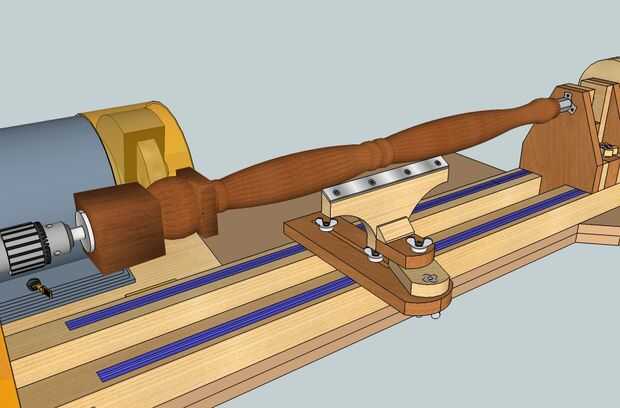

Soporte de la herramienta se hace en 6 partes y puede dar la flexibilidad que necesaria para colocarlo en la posición correcta.
Para este caso aquí he colocado la altura de placa de desgaste acero de herramienta resto para ser de 6mm (1/4") debajo de la línea de centro de tornos. Usted podría ajustar si desea agregar algunas capas delgadas de madera de 3mm (1/8") entre la base del resto de herramientas y de 2 X 2.
Nota: Es mejor, cuando cortar estas piezas, cortar un poco más grande y recortarlo hasta su longitud final como vas, mejor que la otra manera alrededor.

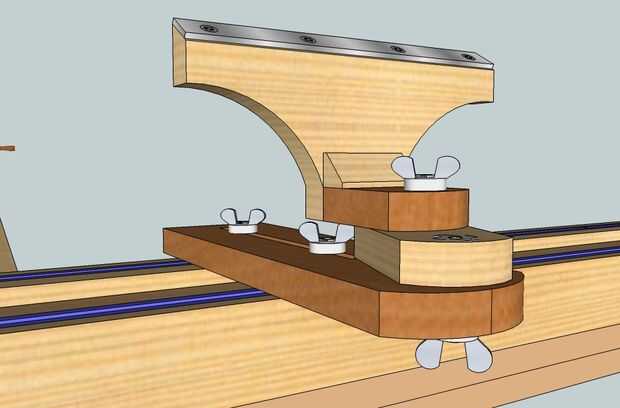

Partes del resto de peaje:
1) soporte de la herramienta Base
2) brazo de pivote
3) Base de apoyo de la herramienta
4) bloque de relleno
5) brazo de soporte de la herramienta
Placa de desgaste de acero de 6)
Por lo que todas las piezas de soporte de la herramienta son madera contrachapada de 18mm (3/4"):
1) en primer lugar tenemos la base de soporte de la herramienta 10X30cm (2 "X 12") y tiene una ranura en su centro para la libre circulación en la pista de t los pernos. Tuercas y arandelas ayudan a mantener el soporte de la herramienta hacia abajo en posición.
Su sitio exterior se corta en medio círculo para evitar que se rayen. Como hacen esta base de tiempo y también unos 3mm (1/8 pulg) espesor idéntico cuñas para ajuste de altura. Hay un agujero en el borde delantero con un perno y una tuerca de mariposa y arandela para sujetar el brazo de pivote.
2) segunda pieza es el brazo de pivote con 7.5X10cm de dimensión (3 X 4"). La pieza es redondeada en ambos extremos y tiene un agujero en su extremo exterior superior, un Tornillo avellanado para sujetarla en la base. Otro orificio es de 6,5 cm (2.5") desde el extremo exterior, con un Tornillo avellanado en la parte inferior para mantener el apoyo de la herramienta base.
3) tercera pieza es la base del soporte de la herramienta. Sus dimensiones 6.6x5cm (2.5x2 ") redondeada sólo en el borde externo mientras que el borde interno se mantiene recta. Tiene un orificio cerca del borde externo de perno y tuerca de mariposa y arandela para asegurar en el brazo de pivote.
4) el bloque de relleno es solo 18x18mm (3/4 X 3/4") madera dura, corte a 45 grados para dar apoyo adicional al brazo de soporte de la herramienta. Si desea, puede reemplazar este bloque con un ángulo de metal.

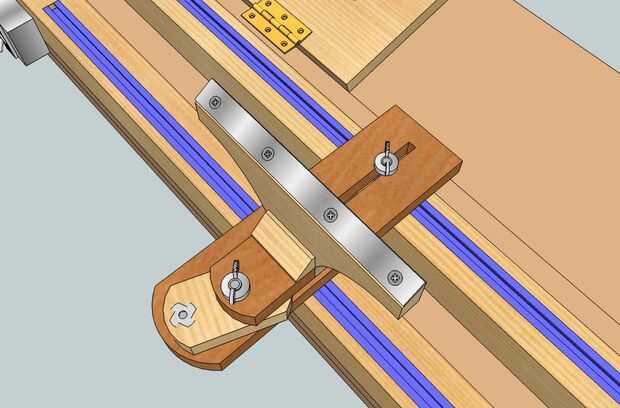

5) el brazo de soporte de la herramienta es una pieza fundamental. Sus dimensiones son 10x20cm (4 X 8"), y se sienta flash con el fondo de su base. Pegados y atornillados para la fuerza máxima a su base, tiene una curva de gran corte que comienza desde la parte superior de la base y termina 3cm (1 1/4") de su parte superior. Hay un corte de la parte superior para montar la placa de desgaste acero a inglete 30 grados. Si desea el apoyo de la herramienta para ser más ancho que es su opción personal.
6) la placa de desgaste acero es una placa de espesor 3 mm (1/8") con orificios de Tornillo avellanado cuatro, y su finalidad es evitar el desgarro y desgaste al girar. Por favor asegúrese archivo redondo y arena suavizar todos los bordes para permitir un fácil movimiento leve de sus cinceles de torneado.
