Paso 5: Cabezal móvil del torno:
Ahora para el residuos de mezcla sólo se puede utilizar madera contrachapada intercalada juntos (yo usé un pedazo de centro de madera). Las piezas de color diferente que ve en las fotos son sólo para fines de separación visual solamente.

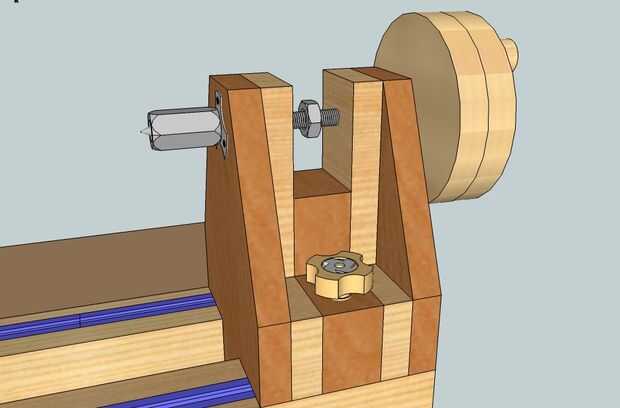

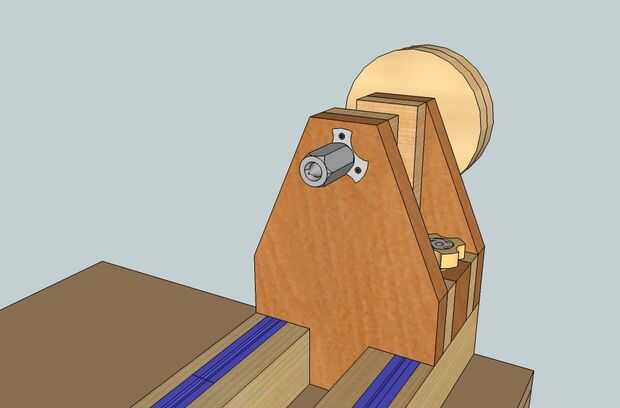

Piezas de la madera contrachapada de 3/4 dimensiones son 15cm (6 pulg) ancho, 21.5cm (8.5") alto, y ha cortado la misma-en forma de T como el cabezal. El ángulo de corte para los bordes de dos piezas es de 22-25 grados no es importantes. Hay un agujero en la parte superior que su centro está en perfecta alineación con el centro de la tirada del taladro. Dos insertos roscados rosca se utilizan aquí para mayor seguridad, una en cada torre. Una barra roscada va a través de ellos con su extremo molido a una punta fina que ayudará a sujetar la pieza en su lugar. La varilla es aproximadamente 180cm (7") de largo.

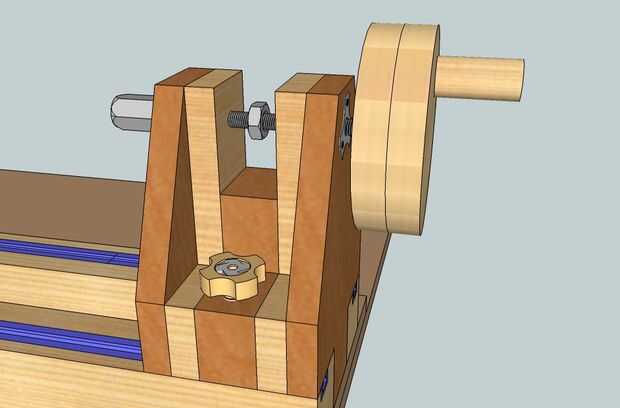

En la parte delantera de la barra hay una rosca en la tuerca de acoplamiento, evita que la pieza de trabajo da vuelta a dormir más profundo en el punto y también actúa como un tope bloqueo externo. En el centro de la varilla roscada y entre torres de contrapunto que es bloqueo de tuerca de tope que puede ser ajustado a la izquierda.
En el interior de las dos torres que es otra pieza de madera contrachapada que es idéntica a la torre pero sin la zona del ángulo. La anchura del centro de esa pieza es 5cm (2") así que cuando usted mira"stand alone"tiene forma de Cruz. Estas dos piezas tienen también el mismo agujero que empareja en la parte superior. Recomiendo que perforar los agujeros de la torre al mismo tiempo en el taladro.
El pedazo de madera del centro del cabezal móvil, es un pedazo de madera o dos 3/4 madera contrachapada pegadas y cortadas en forma de Cruz. La altura no es importante como dejar espacio para la tuerca de la varilla a apretarse con una llave. La madera del centro también proporciona suficiente para las dos perillas para sujetar el contrapunto de la mudanza de sujeción.

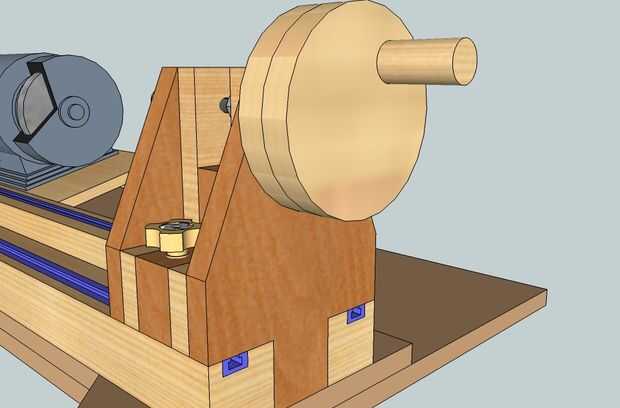

Finalmente en el extremo de la varilla roscada que hice un simple volante para mover la barra y así sosteniendo la pieza de giro apretado en su posición. El volante está hecho de dos madera contrachapada círculos hojaldradas 12 cm (4,7") de diámetro, tiene un pasador de madera de mango y se rosca a la varilla con la ayuda de las tuercas avellanado y epoxy.
