Banco de torno 3 en 1 (torno - lijadoras - amoladora/sacapuntas) (2 / 11 paso)

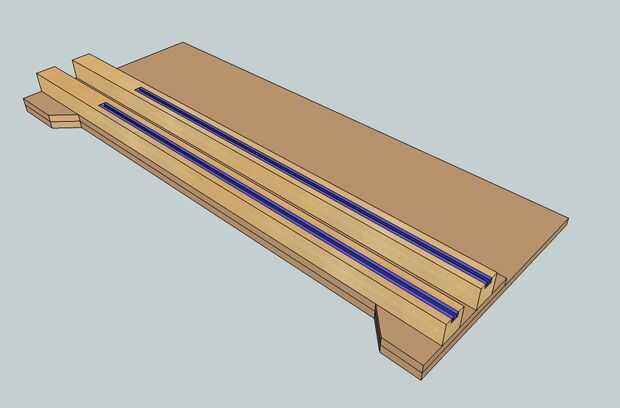

Paso 2: La cama del torno:

La bancada tiene una función importante y debería dar una base sólido/firme a las partes móviles del torno.

Principalmente la cama se hace de 1sheet de los 50x120cm madera contrachapada (20 "X 47") y en la parte superior pegado en el borde hay otra hoja de madera contrachapada de 25 cm (10") intercalada juntos.
Después de encolar y atornillar (avellanado), las dos piezas puede hacer que corte con el ángulo de 45 grados corte hasta el final (si quieres) que sirve para la sujeción sólo. Si es posible, será mejor empernar en su banco, evitará que cuando amplio stock se está convirtiendo.

Los 5X5cm 2 (2 "X 2") pino madera 120cm (47") de longitud es cuerpo del torno. El stock es flash con eso Corte de la base y 5cm (2") de separación.

2 pistas de T se sientan en el centro de cada población y allí longitud va hasta el mandril de la contrapunta. Así según el cabezal girando el mecanismo utilizará debe calcular su longitud antes de decidir la longitud de t-tracks. Los que utilizo en el dibujo tienen una longitud estándar de 90cm (3 pies) de largo.
Si no quieres gastar dinero en las pistas de t puede utilizar pistas de cortina de aluminio. He probé y funcionan muy bien.

En caso de que quieras el torno más pequeño y tener una extensión que se le atribuye cuando se necesita más longitud, es muy posibles.
Hacer otra cama con su stock de 2 X 2 y t-tracks y fije al lado de la cama del torno existentes. Usted puede también pulsado con pareja de pinzas como Únete las poblaciones entre ellos con una plancha de ambos lados.
