Bajo costo Hobby Servo XY mesa (3 / 8 paso)

Paso 3: X etapa marco y guías

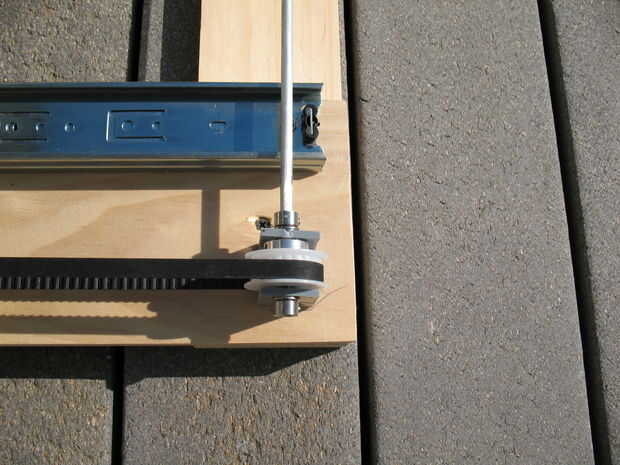

Construimos el armazón de pino 1 x 4 y 1 x 6 - utilizamos el grado fancy para limitar la cantidad de deformación etc.. La longitud de la 1x6s fue de 40" para permitir que la longitud de la correa además de una pequeña habitación. Los 1x4s fueron 38" de largo, pero parece que podría ser 40" también. Tal vez algún día... Tornillo de la 1x4s sobre la 1x6s con dos tornillos en cada esquina. Si los tornillos no te dejan montar las poleas después, puede moverlos. Los 1x6s son en la parte superior para dejar el espacio más para la mecánica. Asegúrese de que hacer el marco agradable y Plaza - medir las diagonales funciona bastante bien. Una vez que el marco era completado, montamos la dentada y las correas dentadas. Se utilizó una correa dentada en el lado opuesto para evitar el tormento como se mueve, y resultó que sólo necesitábamos un eje para cruzar, aunque originalmente habíamos utilizamos un eje largo en ambos extremos.

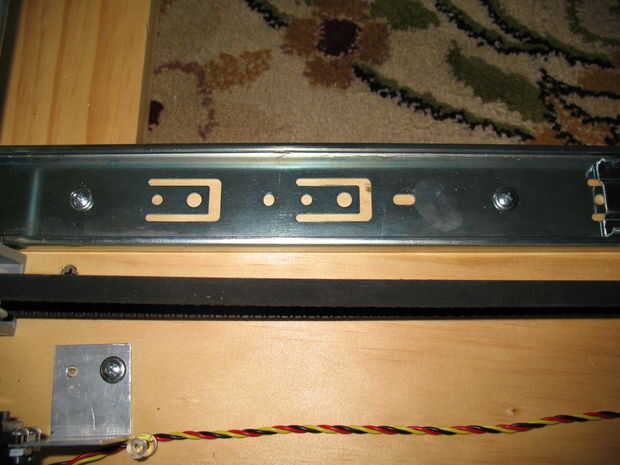

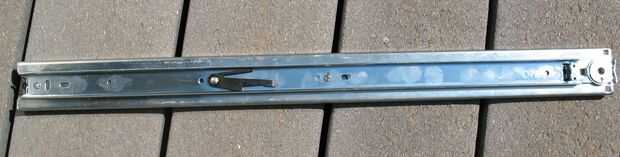

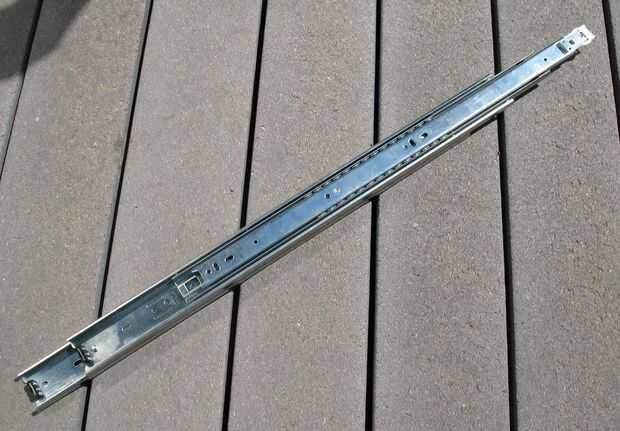

Una vez que tenía que trabajar y probado (OK, nos engañó y paso 6 primero :-)), hemos añadido deslizamiento del cajón dos combos. Como se describe en el paso 1, cada uno era dos cajón deslizadores adjunto arriba abajo para dar una extensión más larga con patas menos costosos. Los que nos habíamos permitido eliminar el deslizamiento superior (de tres), haciendo mucho más fácil montaje. Utiliza tornillos 6-32 y corte cualquier exceso con una herramienta Dremel.
