Baile danza Roverbot! Construir un Robot programable de presión circuitos luz activado bailando. (8 / 12 paso)

Paso 8: El regulador de voltaje

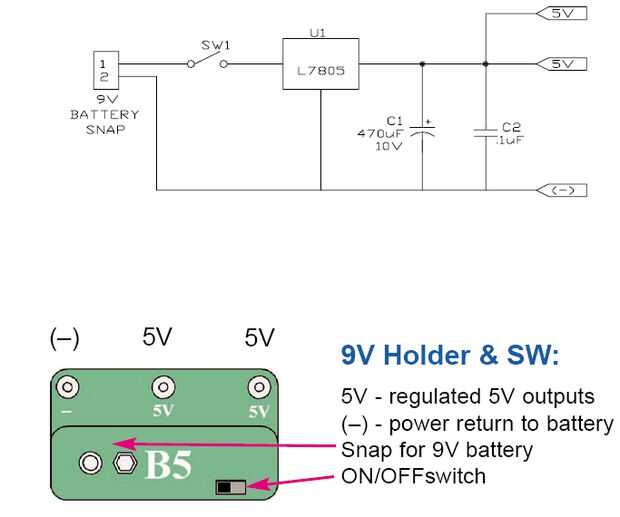

La forma más sencilla el rover de la energía y la energía el PICAXE es utilizar dos fuentes de alimentación diferentes que comparten un terreno común. Para el PICAXE, puede utilizar el bloque B5 circuitos Snap. La ventaja de utilizar este bloque es puede conectarse una batería estándar de 9 voltios el bloque y le entregará un confiable 5 voltios el PICAXE mediante circuito de regulador de tensión L7805 (ver circuito esquemático). El B5 también tiene dos salidas de 5 voltios--uno para el PICAXE y uno que puede utilizar para alimentar otro dispositivo.

Ahora tienes una manera conveniente de alimentar su PICAXE con un confiable 5 voltios desde el bloque B5. Como medida de seguridad para el PICAXE, también sería una buena idea separar los 9 voltios de la rover de lo PICAXE en caso de que mientras se está construyendo y prueba el circuito algo se conecta al revés. Así para esta versión se utilizará un puente en H. Tiene circuito especial dentro del mismo que impida los 9 voltios de la batería de rover pasar accidentalmente por el PICAXE.
