Paso 5: Voltajes Extra

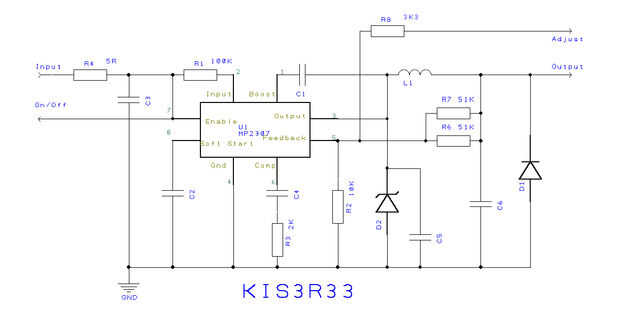

Los módulos de convertidor buck de KIS3R33 están disponibles como un elemento usado, barato en cantidad de varios vendedores en eBay y otros lugares. Compré un pack de 10 para experimentar con. Contienen una viruta del convertidor buck MP2307, un inductor y los condensadores y resistencias. Ninguna conexión que no sea V + y 0v de que la salida será alrededor + 3.3v. Si se conecta un potenciómetro k 100 con el limpiador para el perno de ajuste, uno de los extremos a la salida y el otro extremo a 0v, puede ajustar la salida entre los alrededor de 1v y cerca de la tensión de alimentación.
Negativa de salida
Con un destornillador pequeño, pop la parte inferior de uno de los caso de los módulos. En la esquina donde se encuentra el pin de encendido/apagado, hay 2 vias (estos son pequeños agujeros plateados a través con el cobre que se conectan los dos lados de la placa de circuito). Con una broca pequeña en los dedos, con cuidado corte el cobre alrededor de éstos. Sólo está quitando el cobre, no perfore a través de la Junta!

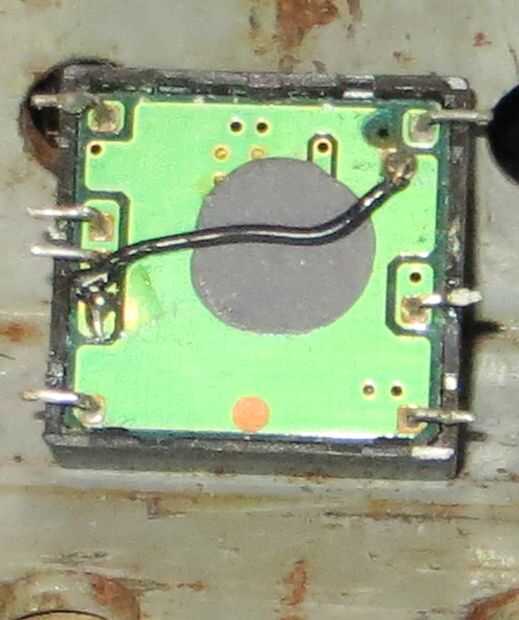

En el otro lado de la Junta, las dos vias que se corta sólo están conectados a un condensador, y necesita conectar un cable a él. Puede empujar el alambre en uno de los agujeros y soldar desde este lado usando un hierro con punta fina, o puede pop la Junta Directiva de la caja y el cable en el otro lado de la soldadura. Tenga cuidado de que no corta a la tierra o la conexión. Por supuesto puede conectar el cable dentro de la caja, que deja espacio para poner la parte inferior.

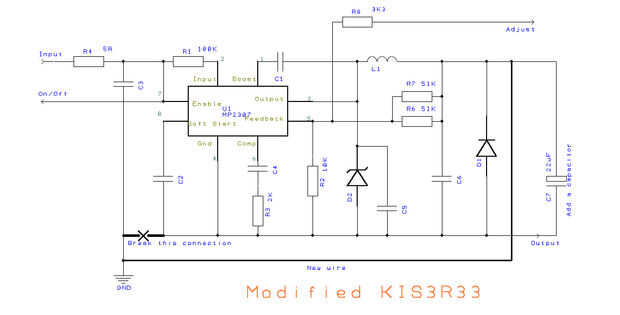

Cortar el cable y conecte el otro extremo a la salida del convertidor. Las conexiones son ahora:
entrada: sin cambios
tierra: la salida original
salida: la tierra original.
La tensión todavía se ajusta de la misma manera. La diferencia entre 0v y el punto más negativo de la salida ahora será mayor que la diferencia entre 0v y la parte más positiva de la salida de un convertidor sin modificar, sin embargo probablemente no debería ejecutarlo grado a lo más negativo. No debe ser más de 23v entre la salida de -V y la entrada V +

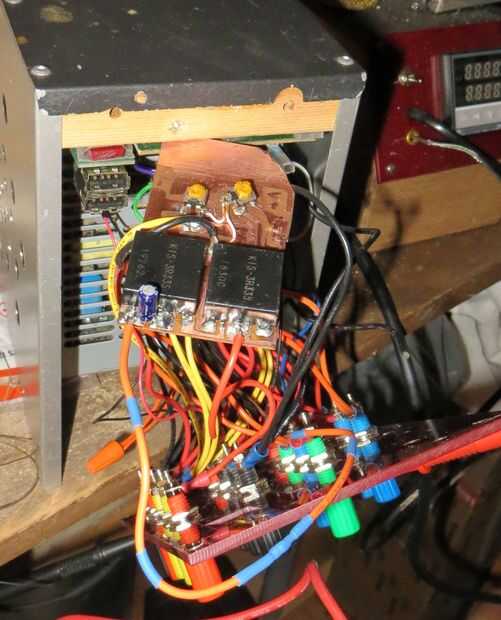

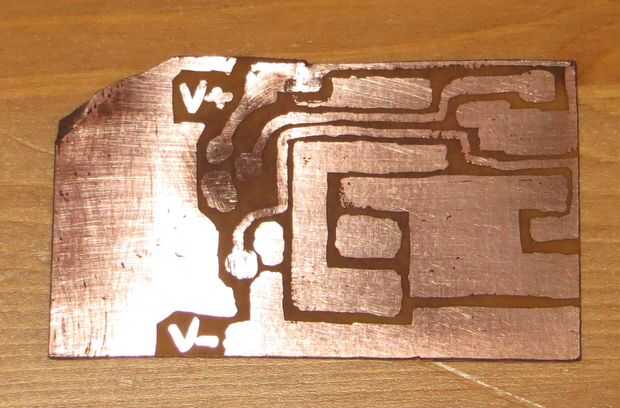

Usted puede hacer un circuito para poner los convertidores, o montar en un pedazo de tablero matriz, o porque el circuito es muy simple usted puede atar con alambre todo "nidifican de ratas" estilo. No importa siempre y cuando haya suficiente espacio para que circule el aire. Si toma la opción de "nidifican de ratas", pegue los casos convertidor directamente a la caja de metal. Dibujé un diseño directamente sobre un trozo de chatarra copperclad SRBP usando una pluma OHP. I superficie montado todo y utiliza cinta super fuerte espuma de doble cara para pegar el otro lado de la Junta en el caso
Variable de salida.

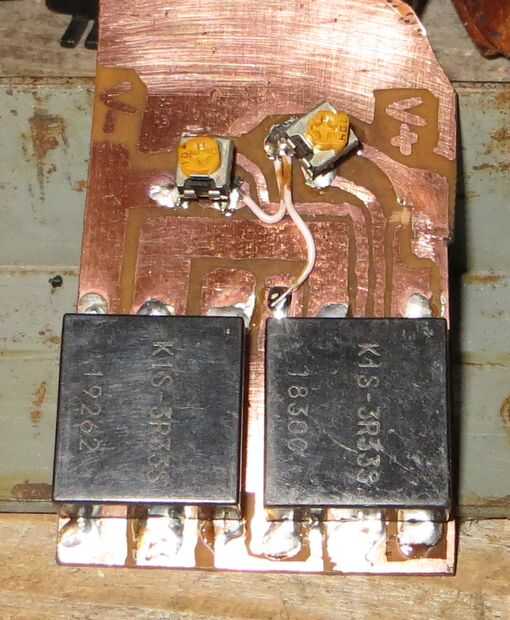

Es sencillo hacer un regulador ajustable 3A usando uno de los módulos de KIS3R33, tanto para + y -. Experimenté con circuitos para ajustar un regulador negativo en la pista con uno positivo para producir salidas de espejadas.
Seguimiento puede lograrse utilizando el circuito de amplificador operacional que se muestra con uno de los módulos modificados para negativo de la salida, sin embargo el resultado es menos satisfactorio. El circuito funciona porque el op-amp quiere mantener tanto sus entradas en la misma tensión. Puesto que una entrada se conecta a 0v, y la otra entrada está conectada en una configuración de sumador, debe causar tanto salidas a ser iguales en magnitud y opuesta en polaridad.
sin embargo me encontré con algunos problemas:
* Las salidas de pista no exactamente, puede ser 0, 5V o más falta de coincidencia
* Los alcances están limitados a alrededor de +-11.5v y +-1V
* Hay una gran duda en cuanto a la utilidad realmente es cuando la medida es sólo +-11.5V
Probé quitando las resistencias de ajuste de voltaje de un par de los módulos, sin embargo encontrados que el resultado fue muy no lineal y el seguimiento incluso peor que antes.
