Paso 1: ATX para ir...
Así que te has encontrado una fuente de alimentación ATX. Dependiendo de Cuándo fue hecha, puede tener varios conectores extras, pero el estándar son los conectores molex de Margarita y conector placa base. A menos que sea muy viejo, hay un conector extra de 4 pines con cables 2 x 12v y 2 x 0v. También puede tener un conector de 6 pines blanco.
Dependiendo de Cuándo fue hecha, puede o no tener a - salida de 5v. Si lo hace, la mayoría de la energía también se proporciona en los + 5v de la salida, sin embargo nuevos suministros entregan la mayor parte de la energía de la salida 12v +. Revise la etiqueta para obtener más información.

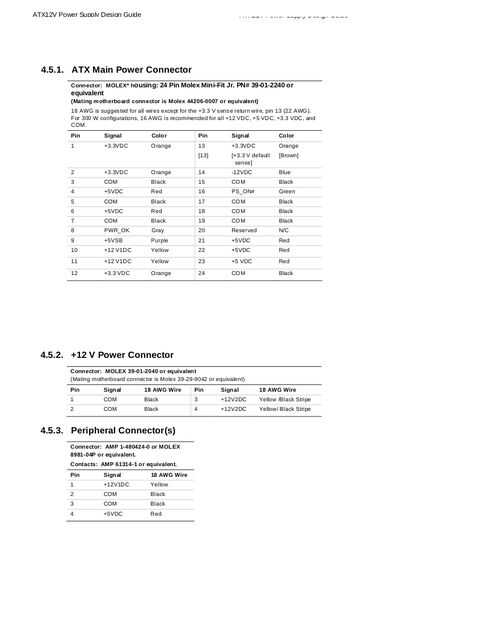

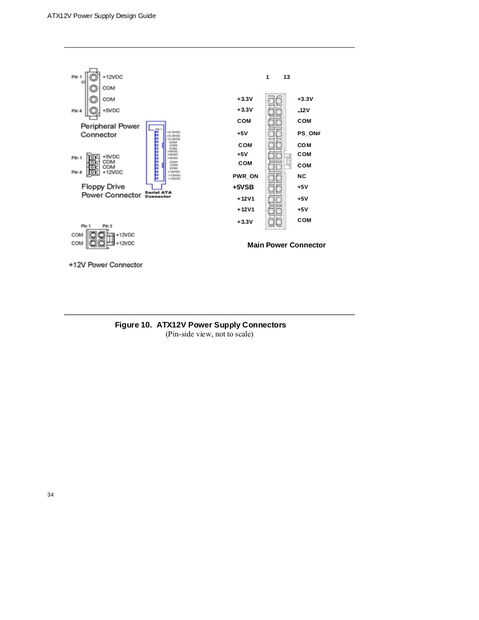

Una buena fuente de información es www.formfactors.org - tiré de los dibujos técnicos de sus documentos.
La fuente de alimentación especial utiliza es 250W, con los siguientes resultados:
3.3V, 15A
5V, 25A
5V 1A espera,
-5v, 0.3A
12V, 7A... En una fuente moderna, es donde la mayoría de la energía disponible. 84W en este caso, no está demasiado mal.
-12v, 0.8A
Encontrar el conector de 4 pines 2x12v. Si la fuente de la especificación 2.0 o posterior (leer la etiqueta para esto), usted necesita para mantener los cables de 12v a esta como un par, porque es una fuente independiente al resto de los 12v salidas y tiene protección propia de la corriente, cinta así que este par de cables amarillos. Si tiene alguna duda mantenerlos como un par de todos modos.
Recibí la información de esta entrada de wikipedia: http://en.wikipedia.org/wiki/ATX

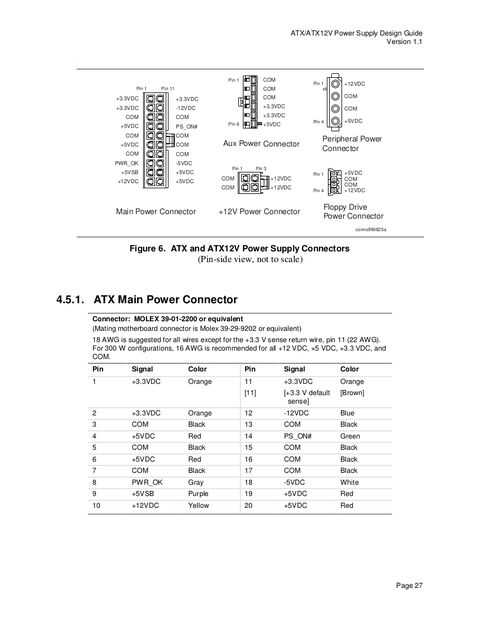

Examine el conector de la placa base, consulte esta tabla http://pinouts.ru/Power/atxpower_pinout.shtml. En el pin 13 (en un conector de 24 pines) hay 2 hilos en el pin, una naranja y un diluyente que puede ser marrón o naranja (el más fino es un cable de sentido) tendrá que conectarlos juntos otra vez, hasta con cinta adhesiva. Identificar el "buen" indicador cable en el pin 8, será ya sea gris o blanco y márquela. Si hay una - fuente de 5v en el pin 18 será ya sea blanco o azul, así que la marca que también (pero no tendrás dos cables blancos). Así que ahora usted cortar el conector. Dejar suficiente longitud de cable a los conectores del panel frontal. Nota que es el - cable de 12v, generalmente azul, pero puede ser marrón.

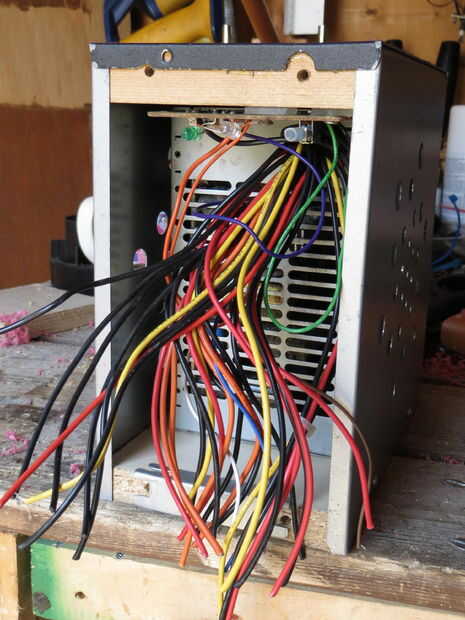

A continuación cortar los conectores molex. Considero que dejando uno conectado en caso de que quiero ejecutar un disco duro o algo, pero luego decidió si tengo que hacer que lo puedo solo conecto a las tomas del panel frontal, así que de vino. Otra vez, deje suficiente cable para conectar a los conectores del panel frontal.
Encontrar los cables verde y púrpura desde el conector de la placa base. Verde vas a conectar a un interruptor para encenderlo. La púrpura una fuerza de voluntad el LED de standby. El LED "on" puede ser alimentado desde el cable "buena energía". Paquete de éstos juntos para más adelante. También necesita un cable extra para el 0v retorno para el LED y "on" el interruptor y el socket del USB
Ahora podría ser un buen momento para contar los hilos, hacer una nota de cuantas tienes de cada color.
