Paso 4: Interruptor, luces y USB poder

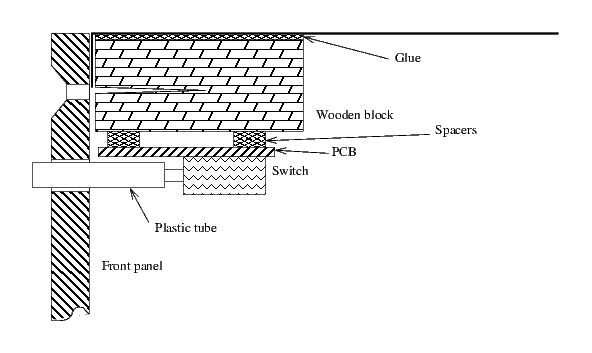

Utilicé un trozo de platina de algo que desmontar para esto, porque ya tenía un interruptor en él y algunos agujeros para montar el LED. Atornillan simplemente que la broca de madera en la parte superior de la caja, medida que los agujeros debían ser. Extendió el empuje en empuje apagado con un poco de tubo de plástico de un dispensador de jabón y montar algún tipo de botón que. Se podrían utilizar un interruptor de montaje de panel y panel de montaje LED (sería más fácil). Lo bueno de montaje de una extensión a un interruptor de push como este es que le permite localizar el interruptor bien desde el panel.
Conectar los cátodos de los LED y uno de los terminales del interruptor juntos, conectar una resistencia de 470 ohm para el ánodo de cada LED y conecte el otro extremo de uno de estos en el cable morado "standby" y el otro al gris (que pueden ser blanco en su caso) cable "buena energía". Tengo un LED verde para la espera y una roja para la energía buena. Conecte el cable verde al interruptor. Tal vez encuentre que usted necesita resistencias de diferente valor para tus dos LED conseguir la misma luminosidad.
Conecte uno de los más finos hilos negros que agregó desde el panel frontal para la conexión común del interruptor y LED. Conecte el otro a la terminal 0v en el socket del USB. Conecte el cable rojo diluyente añadido a la terminal de 5v en el socket del USB.
Conecte el protector de zócalo USB al suelo y las clavijas de dos datos juntos, pero no conectar a nada más. Algunas fuentes de alimentación USB tienen un resistor entre los datos y V + o V-, pero la especificación real no mencionarlo.
Fuentes de alimentación USB deben limitarse a la salida de 500mA. Puede Agregar un foldback limitación de circuito o fusible para lograrlo, pero solo lo dejé como está, puesto que es sólo para mí.
