Aretes de circuito impreso (5 / 11 paso)

Paso 5: Planea los cortes

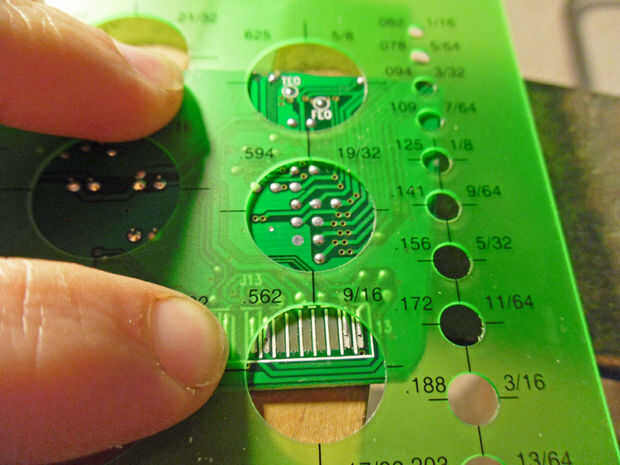

Usando la plantilla, encuentra las áreas más te gusten y dibuja unos círculos. Usé un círculo de 19/32" para mis cortes, pero el tamaño exacto no es crítico, más grande el cierre del arete de siempre sea.
