Paso 2: Construcción de mini-escudo de IR

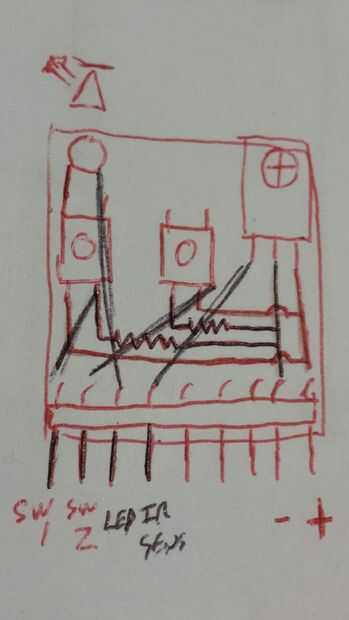

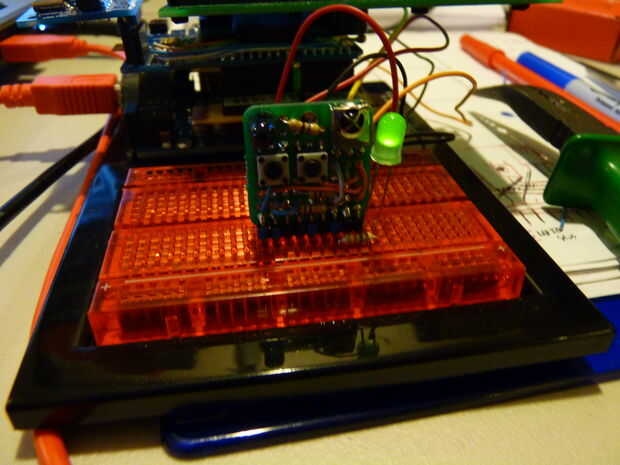

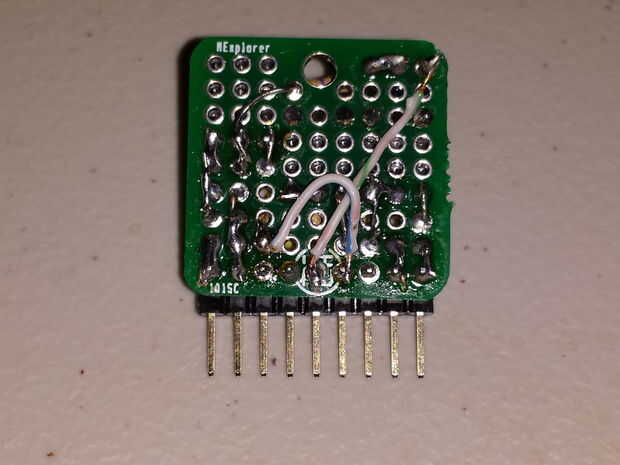

Este fue el primer escudo mini. Tenía algunas piezas que quería añadir a mi escudo de tiempo y temperatura, pero no tenía más espacio en el escudo para las partes. He decidido ponerlos en una placa hija con pasadores de encabezado por lo que es desprendible y reutilizable. Tuve algunas de estas tarjetas de proto agujero 9 x 9 no encontré un uso para el que resultó de 9 hoyos fue exactamente el tamaño correcto para este proyecto.

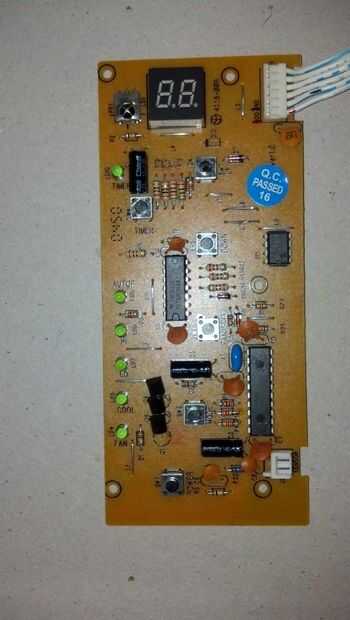

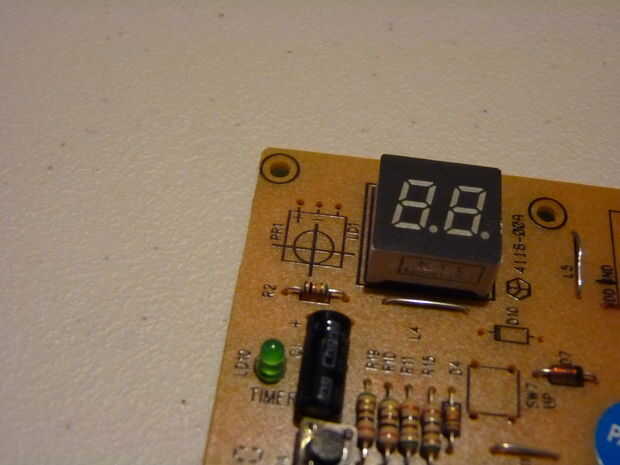

Rescatado unos LEDs de infrarrojos de controles remotos de TV vieja y un receptor de IR de una vieja unidad de aire acondicionado que pensé que podía usar la pantalla de tiempo y temperatura. También pensé que sería bueno agregar algunos botones, por lo que podría hacer un menú para la pantalla.
IR LED

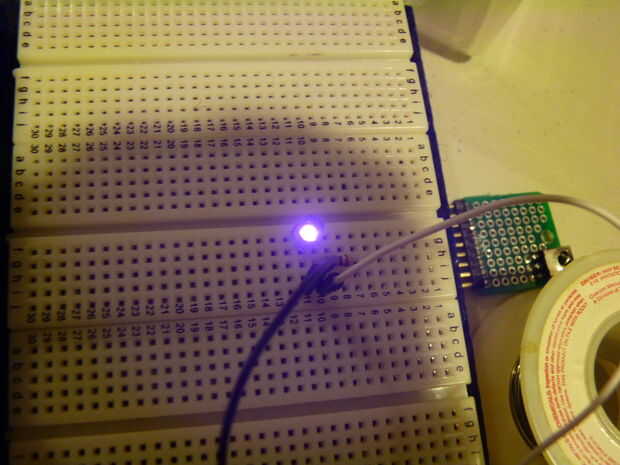

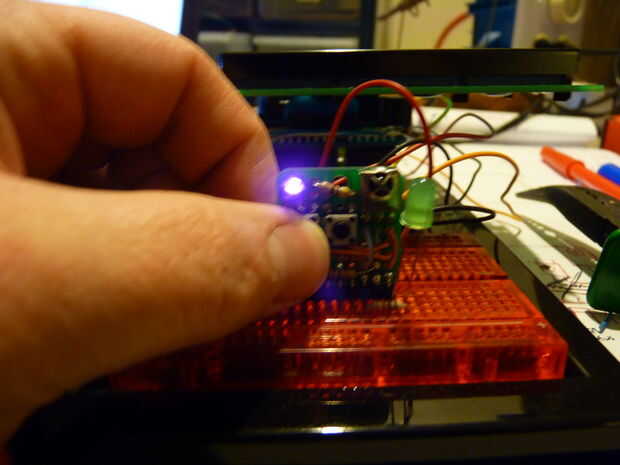

Primero probé el IR LED del mando a distancia con 5v de Arduino. Tuve que mirar el LED a través de mi cámara para ver el infrarrojo que brilla intensamente. La cámara mostró que el LED trabaje bien pero te caliente, por lo que supuse que se estaba haciendo demasiado poder. He probado unas cuantas resistencias diferentes hasta que no veo demasiada diferencia entre el brillo máximo y cuando la resistencia se coloca en serie con el led. Con una resistencia de 47 ohm, el LED no sobrecalentamiento ya y todavía muestra brillo completo en la pantalla de la cámara.
Sensor de infrarrojos

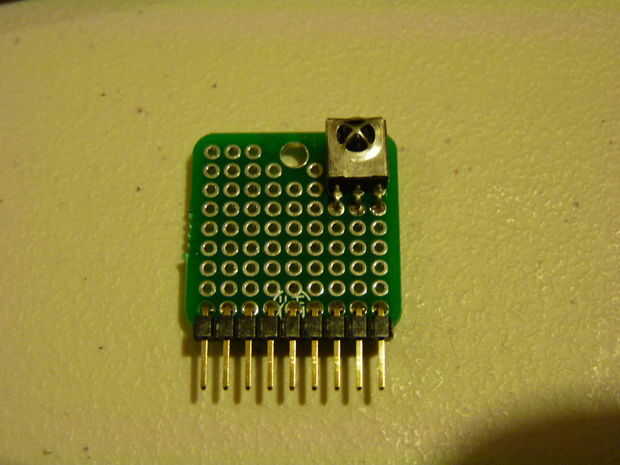

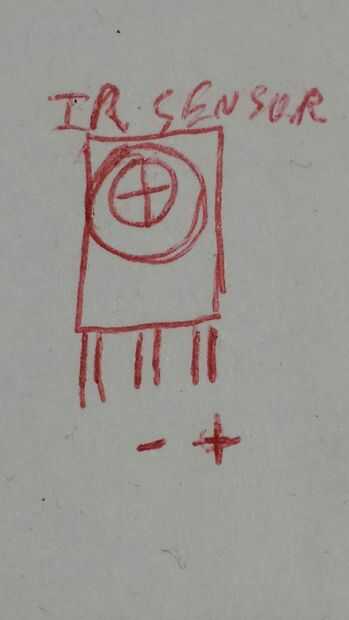

He encontrado un poco de información sobre Adafruit sobre un similar Sensor IR. La Junta tomó esto de tuvo las marcas que indican el + y - conductores fueron los mismos como guía de Adafruit dijo, por lo que soldados a lo largo de la parte superior de la Junta de proto para la remoción del ojo del sensor.
Botones

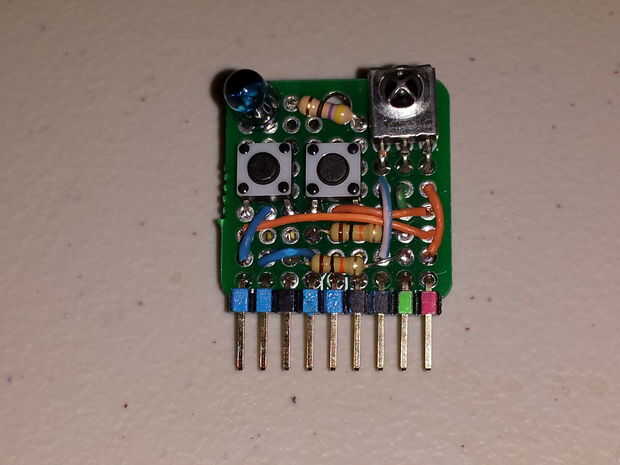

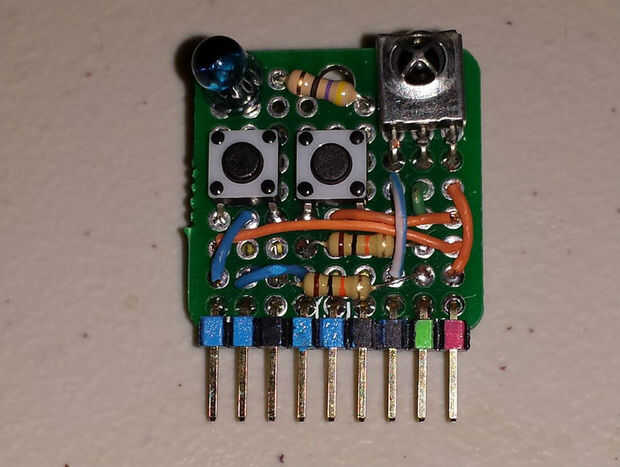

Tuve algunas habitaciones extra, así que tuve que poner unos botones táctiles en lugar de llenar el espacio. Me gusta tener botones extra en mis proyectos porque siempre hay una razón para tener alguna forma de activar un proceso, especialmente cuando se está probando algo.
