Adaptador de Arduino Mini protoboard FTDI

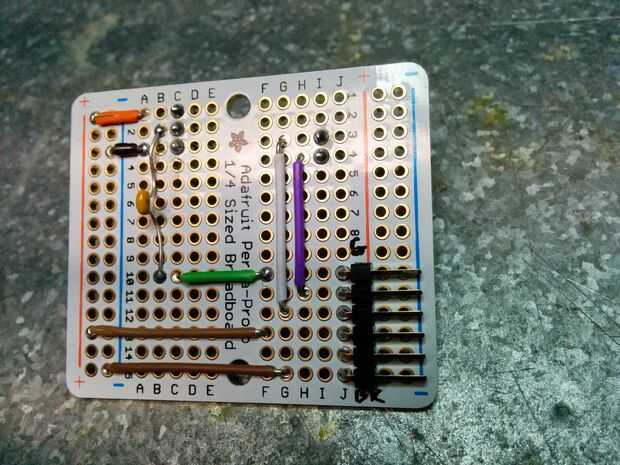

Quería ser capaz de programar un Arduino Mini (v5) en lugar de un protoboard. Las instrucciones son fáciles de encontrar en la página de Arduino (Guía para el Arduino Mini) pero luego los cables obstaculizar mi proyecto. Yo uso un cable FTDI TTL-232, así que decidí hacer un adaptador para hacer mi vida más fácil. El cableado es básicamente el mismo que en el sitio de Arduino (pero he hojeado la orden pin). Reset es un 0.1uF condensador. Usé pernos encabezado de ángulo recto para el cable FTDI. Aunque los cables a tierra y (+) hacen la alineación de cable bastante obvio, he escrito "BK" y "G" como recordatorios.
