Paso 1: Piezas y métodos
Mini-Escudo IR - un sensor de IR rescatado, un rescatado LED y 2 botones

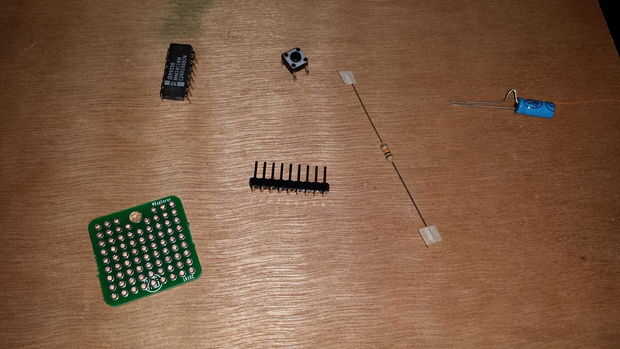

Debounced botón mini-Shield - un circuito RC con un inversor disparador Schmidt a debounce la salida de un interruptor táctil.
D Pad protector mini - pad direccional 5 botón conectado a un único pin analógico
Mini-Escudo gráfico de barras - utiliza un registro de cambio a la luz un gráfico de barras de LED de 8 segmentos con sólo 3 pines digitales.

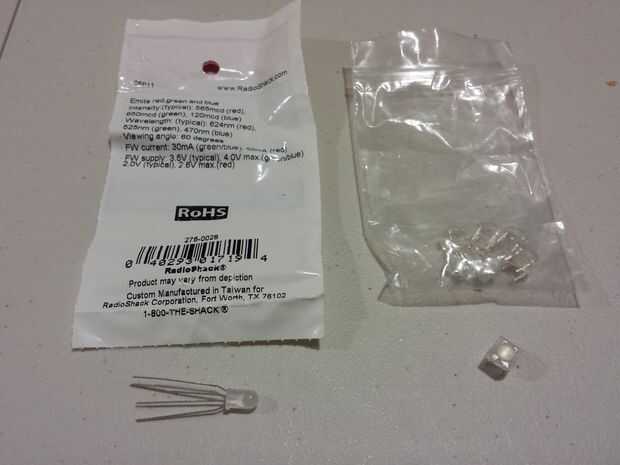

Escudo mini RGB - LED RGB un y potenciómetro + 2 botones.
Tiempo Real reloj mini-Shield - un adaptador para usar mi apagado el módulo RTC de estante.

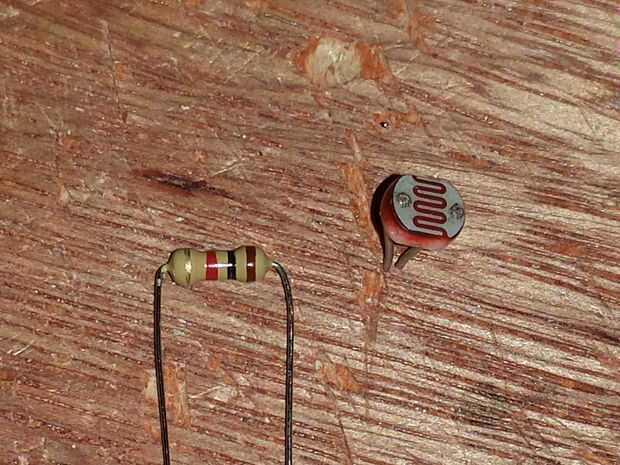

Mini-Escudo theremin - un altavoz de PC recuperado, célula fotoeléctrica y 2 botones.
Cabeceras

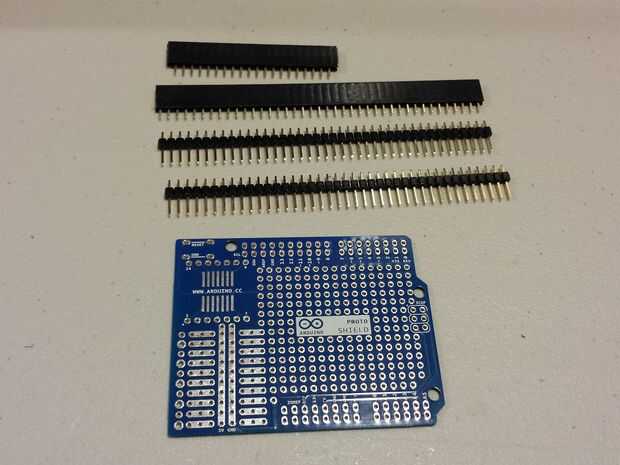

Hice todos estos mini escudos con las piezas que tenía en mano pero que no había recibido una oportunidad de usar. Siempre guardo un montón de jefes masculinos y femeninos en mano. Cada vez más, me gusta usar estas cabeceras de ángulo recto que sólo vienen como cabeceras de macho, pero he encontrado que también puede doblar las patas en las cabeceras de mujer para colocar a lo largo de la Junta, así. Me gusta los 10 paquetes de cabezales rectos y de ángulo recto que venden en Schmartboard. Mayoría de los lugares sólo vende las bandas de cabecera en singles. Desgraciadamente, no venden las cabeceras mujer allí.
Perf y Proto Boards

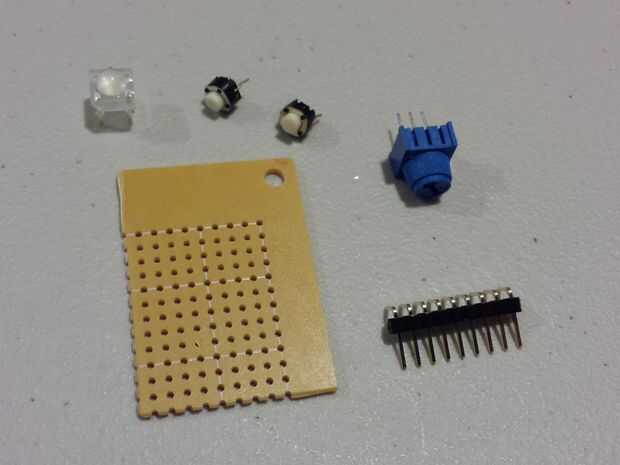

Compré un par de 2 tableros de proto plateada a un lado, a través del agujero que nunca encontré un uso para. Este proyecto me dio una buena oportunidad para usarlos, pero una vez que las 2 que tuve, empecé a corte de piezas de un tablero de gran rendimiento que tengo en Radio Shack.
Resistencias, condensadores y componentes
En algún momento dejé de comprar un tipo de resistencias y empecé a comprar los packs surtidos. Es una oferta mucho mejor y es más cómodo de usar algo que tiene en mano que correr a la tienda y espero que recuerdes todas las cosas que usted necesita. Si tienes un montón para elegir, usted generalmente puede mezclarse y emparejar algo a trabajar para usted.
Botones

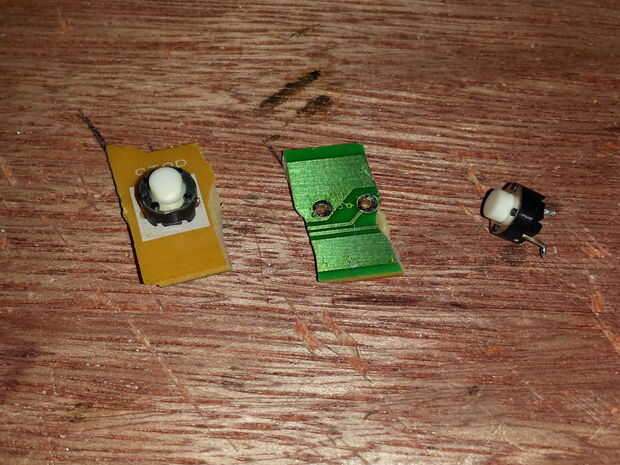

He utilizado un montón de botones y me quedo sin nuevos pero tuve un montón que rescató de un viejo reproductor de DVD por lo que he podido reutilizarlos así. Cuando yo basura electrónica antigua, abrirlos para ver lo que podría ser útil. Si encuentro algo bueno, cortar las piezas con un par de tijeras y guarde. Si los necesito más adelante, utilizo algunos trenza desoldadora para quitar la soldadura y sin la parte de la placa de circuito. Usé el mismo proceso para los botones, los LEDs de infrarrojos y el sensor de infrarrojos que usé en este proyecto.
Mi método
El alambre que utilizo en mis proyectos es sólo sólido cable de red UTP. Tengo un gran carrete de alambre, así que cada cierto tiempo cortó unos pies y tira de la vaina externa. Los cables dentro de uso del estándar CAT5 estándar, por lo que no tengo rojo y negro los cables como me gustaría. En su lugar utilizo naranja rojo y verde para el negro. Utilizar azul para interruptores y otros lleva pin digital. Usar blanco azul o verde blanco para datos y el pin analógico conduce.
Marcas de cabecera
Usé algunas plumas de pintura para marcar las clavijas encabezado con colores así que usted puede decir fácilmente qué pines son necesarios y cómo debe ser conectados a un Arduino de un protoboard. Marqué los pines de 5v con rojo y los pines GND con verde. Había marcado digitales pins con azul y pines analógicos con amarillo. Marqué los pasadores (digitales) de PWM con el blanco, pero pongo un punto de color en el medio. El LED a todo Color, emparejó el punto con el color que se relaciona el pin en el LED. Yo marque los pernos de la Rúbrica femenina con blanco cinta de enmascarar y marcadores permanentes de punta fina con el mismo esquema de color que el anterior.
