Paso 10: Agregar Mini escudos proyectos existentes

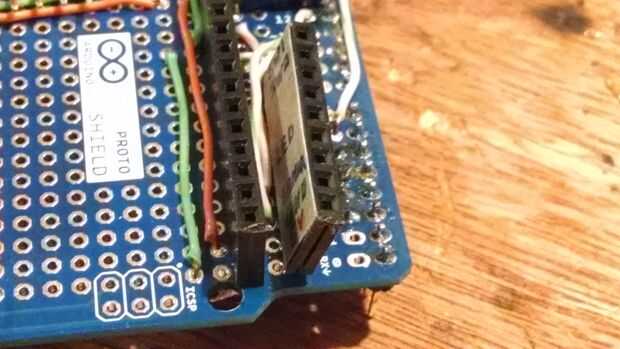

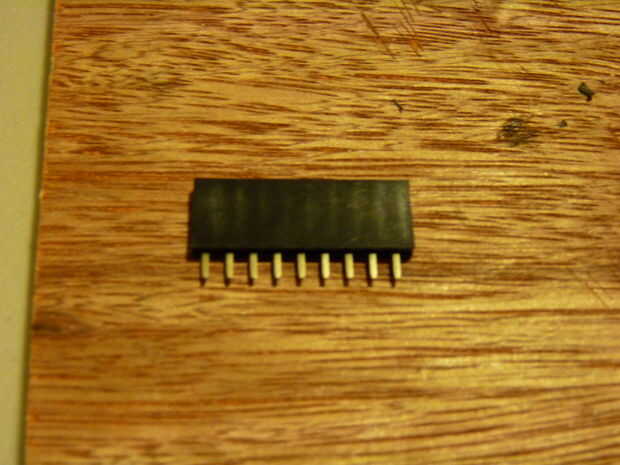

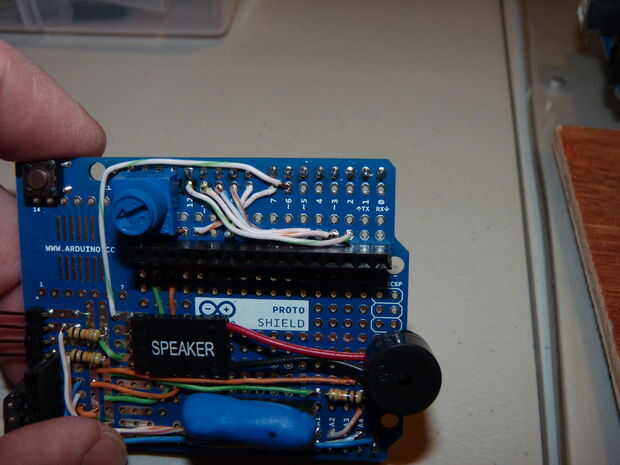

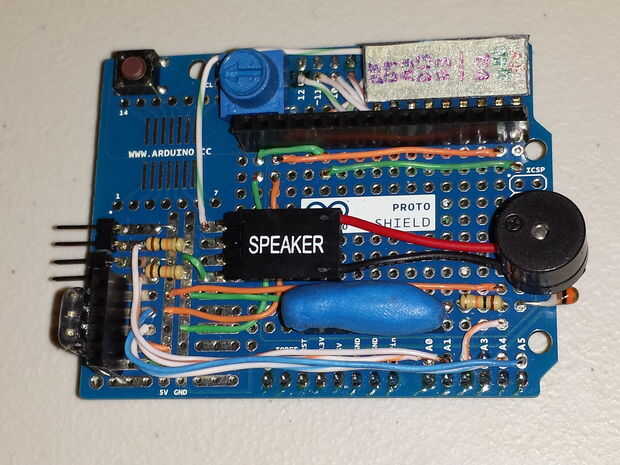

Yo algunos de los alambres doblados en el escudo de así que pude exprimir la fila de 9 pines hembra encabezado en lugar.

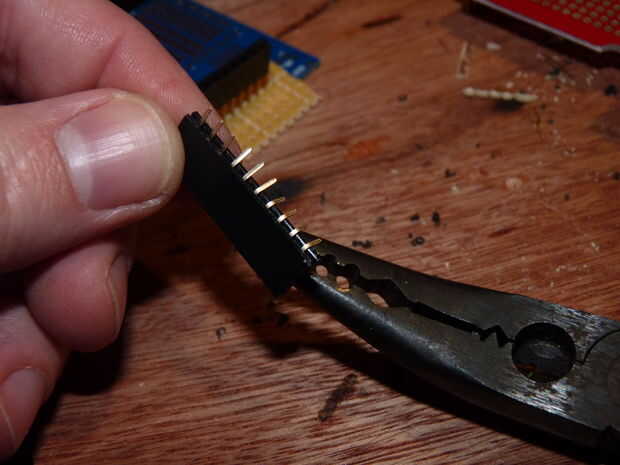

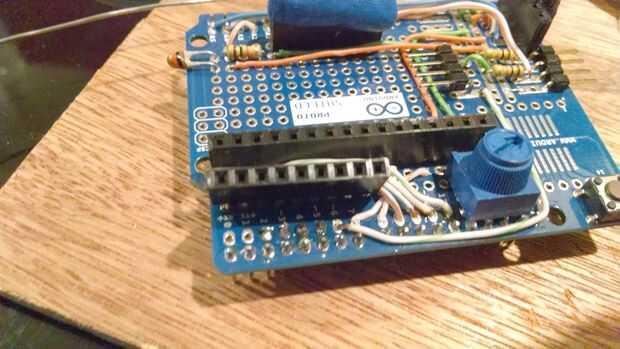

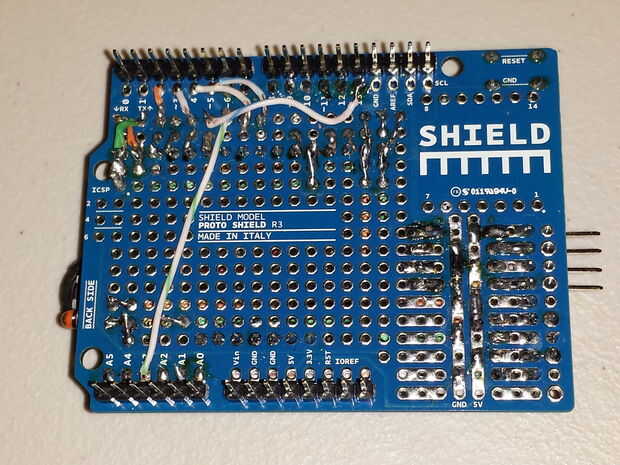

Doblado los pines en las cabeceras por lo que borran la pantalla y el módulo que construido se pone plana. Por desgracia, tuve que doblar la cabecera respaldo para la soldadura en los orificios por debajo de ella. No sé si habría sido más simple para el encabezado de la soldadura después de soldar los cables de puente a los pines digitales del Arduino, o que hubiera causado otros confusión. Esto funcionó hacia fuera, pero su duro para doblar algo al ras a la Junta. Generalmente para obtener una curva perfecta, tienes que ir un poco más allá donde usted lo desee, y no tengo el espacio para hacerlo aquí.

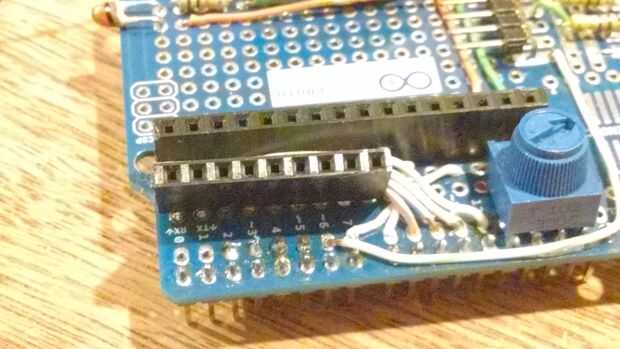

El escudo de tiempo y temperatura fue la primera tabla que he añadido el puerto mini-escudo, por lo que este tipo de se metió con calzador en su lugar. No vino para arriba con mi estándar de perno hasta más tarde, pero ésta todavía sigue la mayoría de los estándares que definen más adelante.

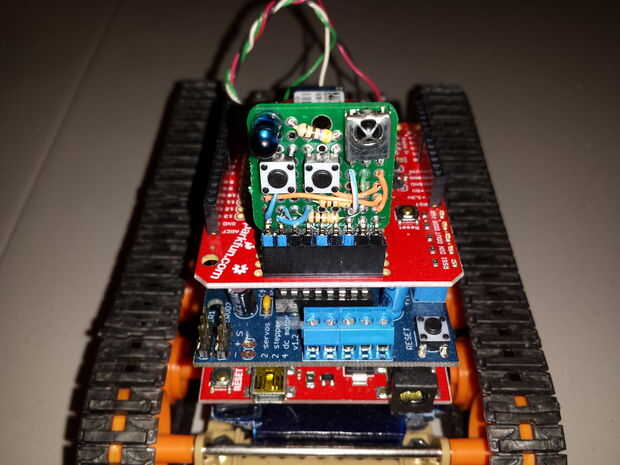

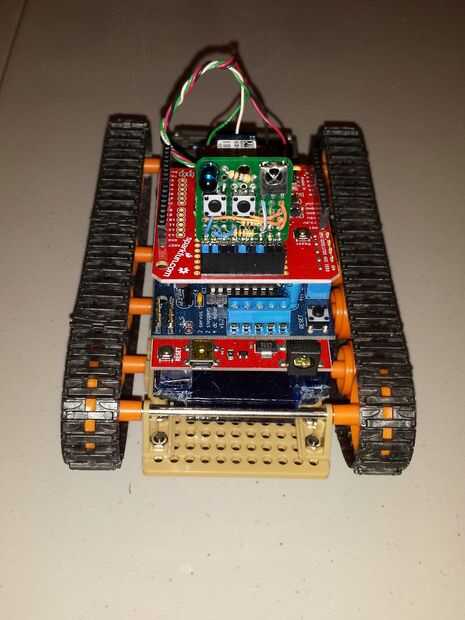

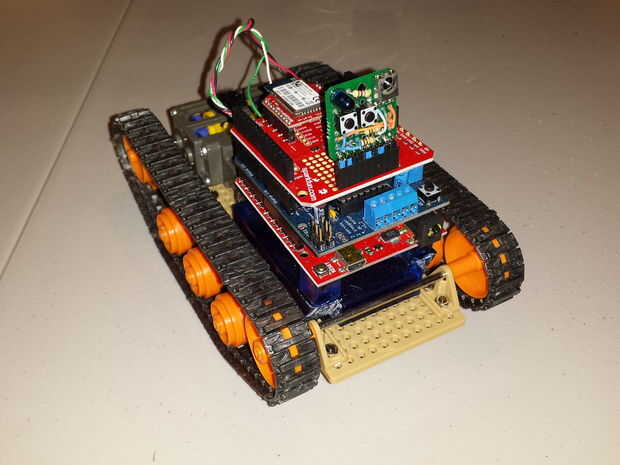

El escudo pequeño en mi robot tanque no está aún terminado. Tengo que decidir lo que es importante y lo que no interferirá con ninguno de mis otros escudos. Actualmente tengo un escudo del regulador del motor de DSRobot y un escudo de Sparkfun Xbee que el puerto mini-protector se suelda a en el área de prototipos. El Xbee shield tiene un módulo bluetooth conectado al puerto de Xbee.
