Paso 1: cableado
![]()
![]()
![]()
![]()

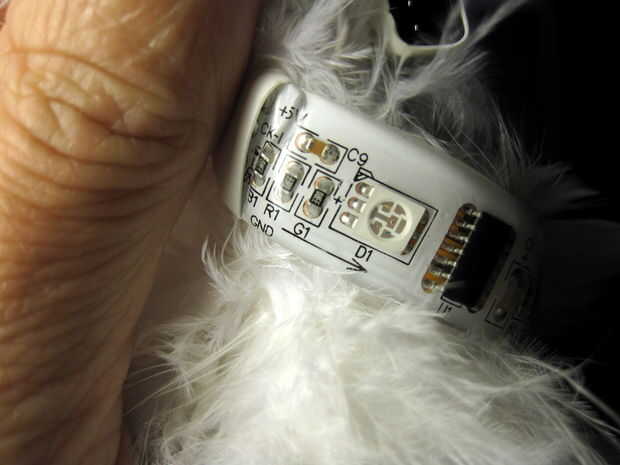

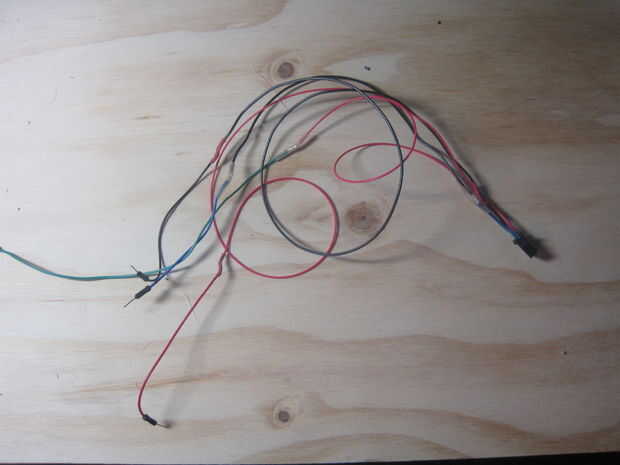

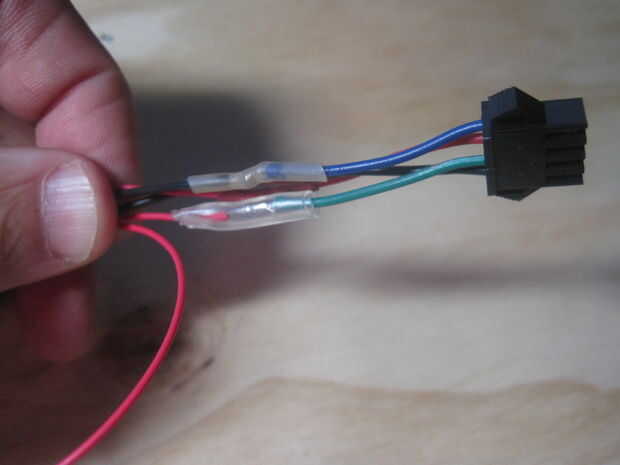

El cableado es bastante fácil. Primero y esto es muy importante, mira para el conector en la tira de LED con una flecha (véase las fotos), debe ser el final de la tira con un conector en lugar del final de la tira con dos conectores. Es el final de la tira de LED donde conectas los 4 cables por el esquema a continuación. El otro extremo de la tira del LED (con dos conectores) también tiene un conector similar pero utilice que a encadenar otro de tira de LED. En este caso, sólo estamos usando una tira de LED por lo que no necesitamos este conector. Si este es el caso para usted, entonces usted puede ahorrarse algo de tiempo por cortar ese conector (hembra) y luego enchufarlo en el extremo del conector solo (hombre) y luego a la Junta IOIO.

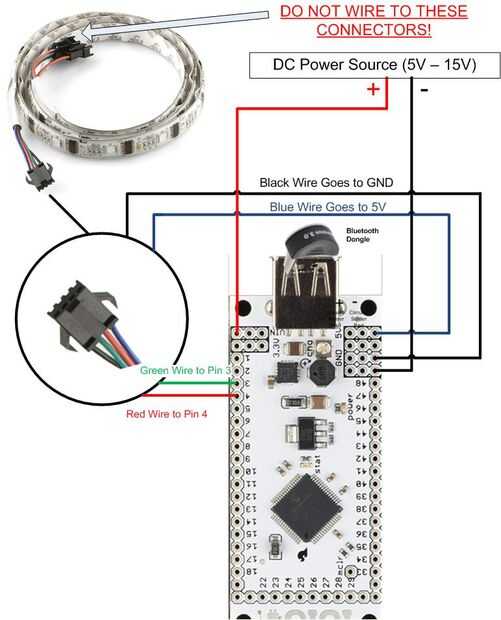

Fuera de la fuente de alimentación DC que van a los pines de VIN y GND en el IOIO (corriente entre 5V y 15V), sólo necesitará conectar 4 cables en la tira de LED para el IOIO.
Tira de LED cable azul--> 5V IOIO
Tira de LED cable negro--> GND IOIO
Tira de LED cable verde--> IOIO Pin 3
Tira de LED cable rojo--> IOIO Pin 4
