Paso 5: Instalar el amplificador
Para este paso, simplemente ponga el amplificador en el caso. ¡ Listo! Jajaja... no del todo. Aún hay más para ir.
Sobre el amplificador

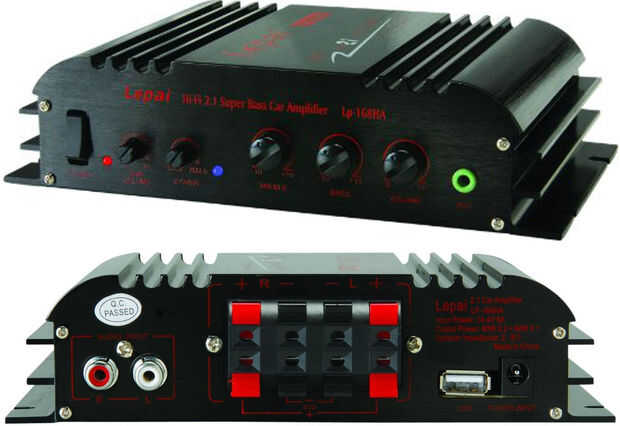

La elección del amplificador puede ser completamente diferente a la mía, y si es así, usted necesitará evaluar exactamente lo que usted necesitará construir esta caja de amplificador de audio de steampunk. Elegí los Lepai LP-168HA por una serie de razones: bajo costos, buenos comentarios, muy compactos, tenía las entradas que quería y dos salidas de altavoz y subwoofer principal. Es sólo sonido envolvente 2.1 y no tiene entradas de audio digitales, pero eso está bien para mí porque va a utilizar este amplificador para mi sistema de sonido del PC. Por supuesto, hay otros amplificadores Lepai, así como de marcas totalmente diferentes. Honestamente, usted probablemente querrá buscar sólo un tablero amplificador o amplificador kit si usted está realmente interesado en la construcción de este "from"scratch. Quería este amplificador particular en su estuche compacto y autónomo porque no quiero soldar conexiones a él, y quería en su vivienda para darle protección adicional contra cualquier cosa que podría caer en la placa expuesta.
Digo esto sobre el Lepai LP-168HA, sin embargo (y puede ir por todos sus amplificadores): el ladrillo de poder de DC de 12V que vino con él fue muy poco poder estadístico. A juzgar por los comentarios, todos están de acuerdo, y todos recomiendan obtener un ladrillo de energía 6 amp 12V, que lo hice (por eso está en la lista de componentes). Que probablemente no necesitaba, como yo no arruinar mis altavoces y subwoofer al máximo, pero ya que estoy alimentando otras cosas fuera del ladrillo de la energía además del mismo amplificador, probablemente era una buena idea.
Cableado del amplificador

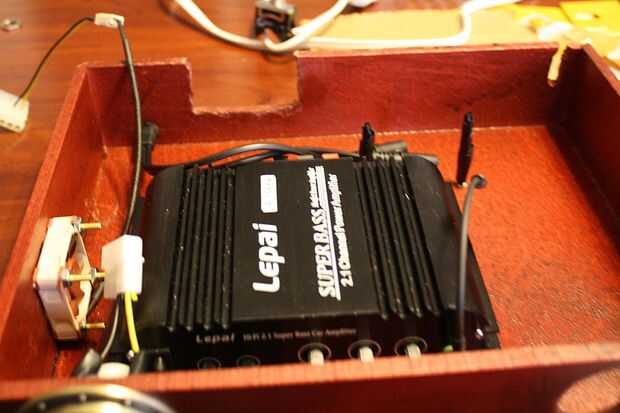

Suponiendo que usted midió correctamente, debe tener ninguna dificultad para instalar el amplificador, como se muestra en la imagen. Otra vez, ser muy seguro de que los tres diales línea hacia arriba con los agujeros perforados para los extensores de línea. Una vez que tengas en la posición correcta, simplemente atorníllela en su lugar con los cuatro tornillos cortos. El ventilador de la izquierda debe proporcionar flujo de aire adecuado, tirando el aire sobre el caso del amplificador que parece doble como un tipo de disipador de calor. Luego enchufe el cable de audio 3.5mm 6 pulgadas ángulo recto en el jack de audio en la parte frontal y conecte el otro extremo al hembra divisor Y viniendo de la parte posterior de la caja.

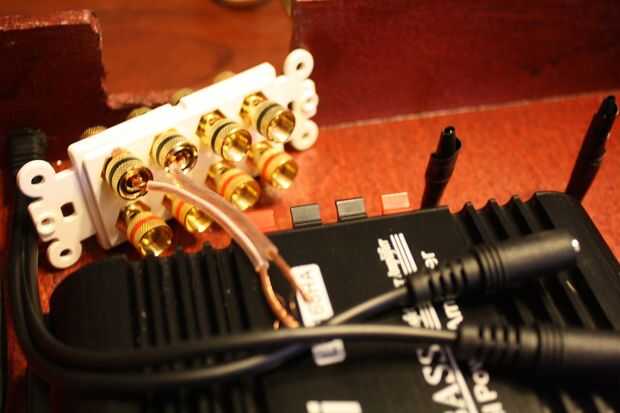

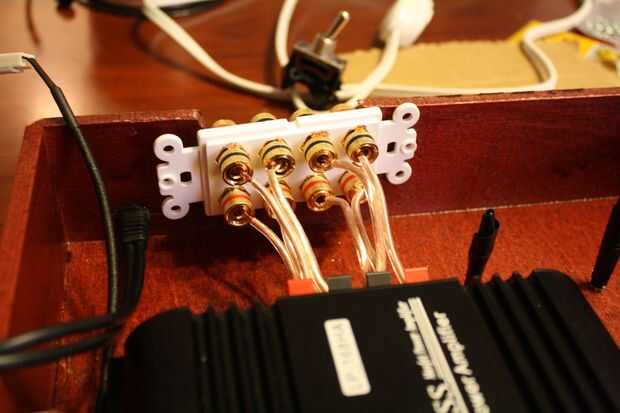

A continuación, cortar cuatro piezas cortas de cable estéreo y tira y cada extremo de la torcedura. Conectar el + y - los cables de un extremo a cada conector de altavoz en la parte trasera del amplificador y los otros extremos a la banana correspondiente en el panel de jack de altavoz posterior, como se muestra en las fotos. Finalmente, atornille el panel de jack de altavoz firmemente en su lugar.
El ladrillo de la energía

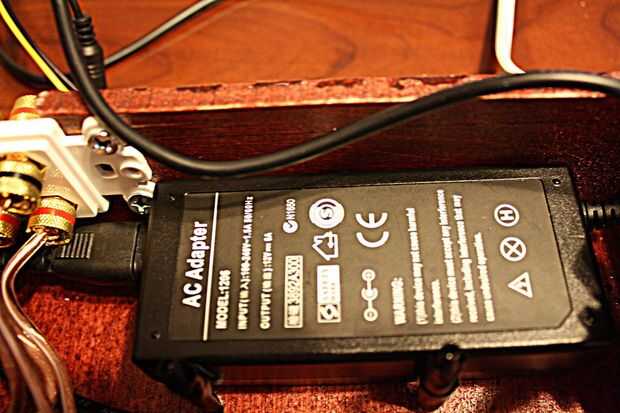

Luego pongo el ladrillo de la energía en el lugar en la parte posterior de la caja. A destacar dos postes verticales en las imágenes, envueltos en cinta aislante. Ésos son realmente muy largos tornillos atornillados desde abajo y están ahí para sostener el ladrillo de la energía en su lugar. Están envueltos en cinta aislante simplemente para protegerlos de tocar cualquier cosa llevando una carga. Obviamente, no me iba a taladrar o atornillar a través del ladrillo de la energía, pero todavía necesitaba una buena forma de guardarlo de la mudanza sobre interior.
He arreglado la línea AC en el ladrillo de la energía a través de la muesca que hice en el lado derecho trasero (se puede ver en algunas de las fotos). Finalmente, conecté el 5,5 mm DC hembra a 2 macho divisor Y al conector de alimentación de 12V de 5,5 mm de ladrillo de la energía. Este separador es infrecuente, pero encontré en Amazon. Esto es lo que me permitió alimentar el amplificador y los diversos componentes de molex de ladrillo de una potencia. En el paso 3 debe modificar este divisor para que uno de los extremos macho ahora es un conector molex hembra de 12V. Ahora los restantes conectores de 5,5 mm DC irá al amplificador, mientras que el conector molex modificado se puede conectar a molex adicional Y separadores y luego conectado el indicador de potencia, el ventilador y la tarjeta de conductor VU, que se instalará en el paso siguiente.
