Cada tan a menudo proyectos empezar simple pero acaban tomando forma más tiempo de lo previsto en primer lugar. Aquí es uno de esos proyectos que fue de las manos. Mi intención original era hacer una caja de altavoz pequeño, simple, potencia. Nada extravagante, simplemente un amplificador de baja potencia, utiliza altavoces de la computadora, todos alojados en un recipiente pequeño. No tenía ningún plan para hacer un proyecto "temático".
Durante la fabricación, el proyecto parecía tomar vida propia. Después fab tenía la parrilla del altavoz, que simplemente parecía vino a partir de la década de 1950. Me recordó a una vieja radio de jamón de Collins. Así que en vez de steampunk, que yo he publicado antes, fue creado el amplificador estereofónico Dieselpunk.
Un par de puntos...

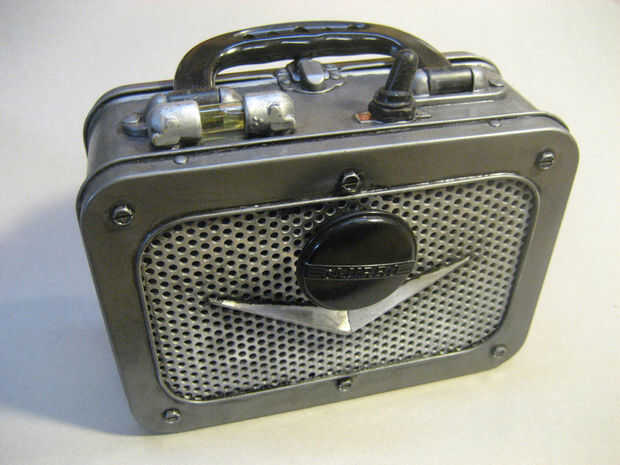

El típico DC power conector auriculares tomas y se ocultan detrás de tapones roscados. El indicador de alimentación está hecho para parecer un indicador nivel de combustible y contiene REAL aceite de motor 5W-30. Cuando se conecta a la corriente alterna emite un zumbido de 60hz. Que fue accidental pero añade a la sensación del Dieselpunk. El cuadro es pintado en hammertone y envejecido para darle un aspecto grasiento de Dieselpunk.
Herramientas:
Taladro
Poco de fregadero de contador
Sierra para metales
Archivo
Papel de lija
Lijadora de banda
Pistola de pegamento caliente
Soldadura de hierro
Rompecabezas
Herramienta Dremel
Alfileres de la ropa
Sacador de centro
Caminó broca
Partes:
Kit estéreo de 2 Watts - electrónica Nº K115 de Carl
http://www.electronickits.com/Kit/complete/ampl/K115.htm
Lonchera pequeña - Michaels
Dos - altavoces - rescatados de viejos altavoces para ordenador
Dos - 12 pulgadas de largo barras de latón 1/16 de pulgada diámetro - tienda
Transformador de alimentación de 12VDC
Dos-1/4 codo de latón FLR x 1/8 FPT - Orchard Supply Hardware (OSH)
1/4 de pulgada y 5/16 de pulgada juntas de compresión latón - OSH
Dos - cadenas - Goldmine electrónica P/N G15272
Interruptor de palanca - OSH
Bota de goma interruptor - Goldmine electrónica P/N G16872
6 x 18 pulgadas de aluminio hoja 0,025 pulgadas de espesor - OSH
Hoja de aluminio perforada 0,063"(0.125" agujeros-0.1875 "escalone) 3003-H14 12 x 24 pulgadas - metales en línea
1/2 ángulo de aluminio - OSH
1-1/2 pulgada diámetro brida - cosas raras
Jack estéreo de 3,5 mm - Radio Shack Nº 274-274
DC Power Jack - Radio Shack Nº 274-1577
Enchufe de alimentación de C.C. - Radio Shack Nº 274-1569
Conector rápido de la batería de 9V - Radio Shack Nº 270-324
LED rojo - Radio Shack nº 276-330
LED resistencia 560 ohmios Radio Shack P/N 271-1116
Perfboard - Radio Shack nº 276-148
Portapila AA 6 - Digikey P/N BH26AASF-ND
Goma espuma - papelera de reciclaje
1/8 de pulgada board de masonite - pila de desecho
Tubo de acrílico 3/8 de pulgada OD - Tap Plastics
Seis 1-1/4 de pulgada largo montaje pernos y tuercas 6/32
Varias tuercas y pernos con cabeza cónica
Vieja perilla de tapa de pote - tienda
Sellador de silicona - OSH
Desecho plástico de hoja para el retén de la tuerca - papelera de reciclaje
Etiqueta clara para impresora - Office Depo
Gris pintura hammertone - OSH
Pintura en aerosol plata - OSH
Plomeros para fleje cinta - OSH
Epoxy de 5 minutos - OSH
Cola loca - OSH
Diluyente de pintura
Pintura esmalte negro (esmalte de uñas) - cajón de esposa
Este Instructable es de medio a alto nivel. Por favor tome las precauciones de seguridad apropiadas cuando se usa cualquiera de las herramientas. Una vez, yo casi corte mi dedo pulgar con una simple Sierra de marquetería. Así que, ¡ cuidado!
