Paso 3: El cableado
Entender esto: yo no soy todo lo que hablan los componentes eléctricos de cableado. Un montón de aficionados tira las carcasas de todos los componentes electrónicos y luego organizar de manera mucho más compacta y ordenada. Si es usted, gran! Usted será capaz de conectar todo esto mucho mejor que tengo. Por favor hágalo. Si usted es un principiante o si no quiere meterse con el "cableado del crudo" entonces sigue leyendo. Con estas instrucciones, la cantidad de soldadura le tendrá que hacer es mínimo, y algo de él es incluso opcional.
Adaptadores de Molex

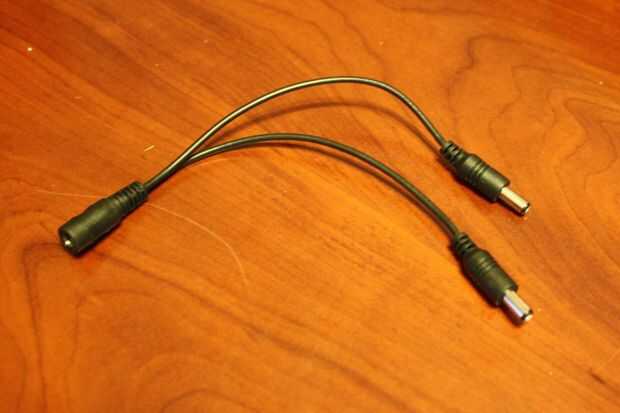

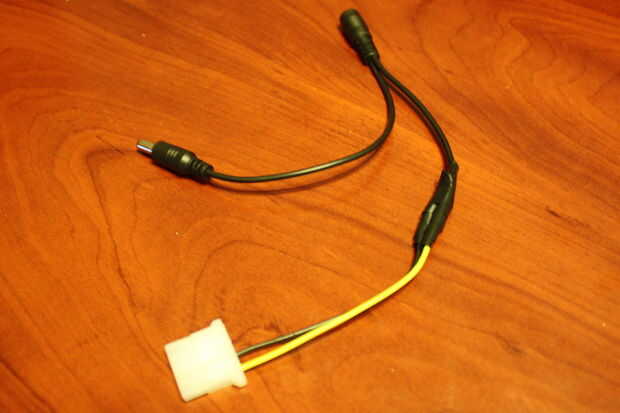

En primer lugar, hacer un adaptador de molex 12V para la alimentación de calibre. Para ello, cortar tira de aproximadamente 1 pulgada de los alambres en uno de los cables molex hembra (cables amarillo y negro) y exponer los cables. Luego, tomar el 5,5 mm DC hembra a 2 macho Y-divisor y corte un extremo macho. Pele los cables y exponer los cables rojo y negro. Suelde el cable rojo al cable amarillo y el cable negro al cable negro. Asegúrese de que los envuelva con cinta aislante cuando se hace. Ahora dispone de un conector molex de 12V para el indicador de potencia viene de 5,5 mm Y-divisor del DC.

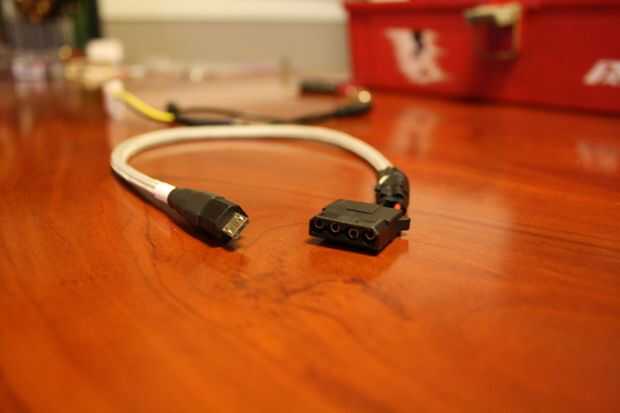

Para conseguir energía a la iluminación, que se instalará en el paso 8, tenemos que comprar o hacer un micro-USB de 5V adaptador molex 4-pin. Compré mi, pero si no tiene uno o no puede encontrar uno, debe ser bastante fáciles de hacer. Sólo tendrá que soldar los cables rojo y negro de micro-USB a los cables rojos y negros (los cables de 5V) en el conector molex.
Sólo una nota acerca de todos estos conectores molex, puesto que me parece que utilizar muchos de ellos en este proyecto. La verdad es que quería que los componentes a ser embargable y desmontable sin tener que volver a soldar las conexiones. Es por eso que sueldan conectores molex para el tablero de conductor VU y el indicador de potencia. Puesto que el ventilador y las luces utilizan conectores molex, decidí que el resto de componentes (aparte el amplificador sí mismo) también debe utilizar conectores molex, que todo estándar. Parecía pragmático.
Interruptor de palanca

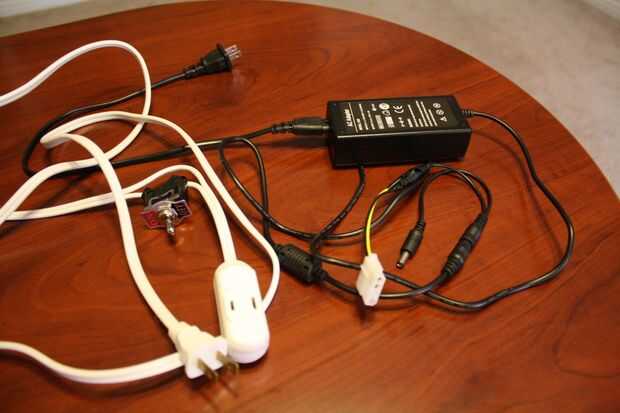

También necesitará conectar el interruptor. Originalmente pensé que necesitaría más enchufes de la CA para la iluminación (resultó que no lo hice), así que decidí utilizar un cable de extensión para romper unos enchufes para uso por el ladrillo de la energía y nada más necesita que es necesario una toma de corriente. Corte el alambre en el cable de extensión cerca del final con los puntos de venta conectados y soldadas en el interruptor. Entonces aseguró el interruptor con el orificio en el lado derecho de la caja. Ahora nada conectado a los enchufes en el cable de extensión, que permanece oculta dentro de la caja de la vivienda, puede girarse y apagar con un solo interruptor.
Más tarde descubrí que era capaz de correr las luces apagado 5V USB por la parte trasera del amplificador, y no necesito usar un ladrillo de alimentación separados para la iluminación. En retrospectiva, no era necesario este cable de extensión en todo y tampoco te. Qué debería haber hecho era obtener un mucho más enchufe para el ladrillo de la energía (el que vino con él fue muy, muy corto) y entonces coloque el interruptor en el enchufe de CA y correr hacia la parte posterior de la caja, al igual que con el cable de extensión. Puedo un día hacerlo, pero ya que he no lo hayan hecho, no tengo fotos para mostrar cómo.
Energía para iluminación
La razón pensé que necesitaría otro ladrillo de la energía para la iluminación era que las luces necesario no 5V 12V y la potencia de la batería tipo brick es solo 12V con ninguna salida de 5V obvio. Sé que es posible tornándolos 12V a 5V, pero otra vez, no soy experto en esto. Sin embargo, el amplificador sí mismo tiene un micro-USB hacia fuera, y eso significa 5V está disponible. Para obtener energía desde el enchufe micro USB en la parte posterior del amplificador a las luces, se necesita un micro-USB de 5V adaptador molex 4-pin, que se ha descrito anteriormente.
Alternativamente, podría conectar un 12V a convertidor de corriente de 5V a otro molex Y-divisor, alimentación de 5V necesarios para los cables de LED.
Entrada de audio Jack

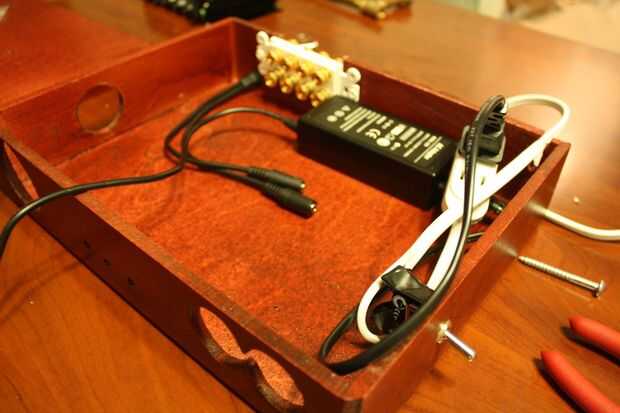

Como se puede ver en las fotos, os adjunto también la hembra de audio de 3,5 mm a 2 hembras Y-divisor. El extremo hembra solo pega a través del orificio en la parte posterior, el enchufe de la toma de audio que se unirá el suministro. En cuanto a las dos salidas del splitter, uno se conectará al amplificador y el otro al cable de 3,5 mm que se empalme en el tablero de conductor del VU.
