Amplificador de Steampunk (4 / 10 paso)

Paso 4: El ventilador y el indicador de potencia

Ahora vamos a conectar y Monte el medidor de la fan y el poder, ya que no tenemos espacio para hacerlo una vez que el amplificador está en lugar.

Instale el ventilador

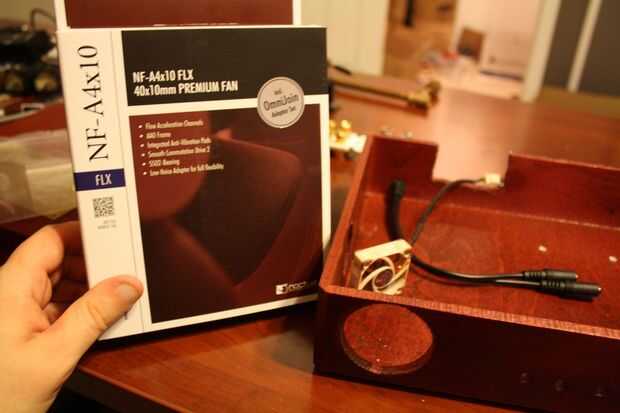

Debe instalarse un ventilador porque el amplificador quedará dentro de una caja de madera sellada con ninguna circulación y puede calentarse después de un largo período de uso. Además, es tipo de limpio. Elegí un ventilador de 40mm PC de una empresa llamada Noctua porque el ventilador era un color tan bonito que básicamente el color de la mancha. También tuvo buenas críticas. Puede utilizar cualquier ventilador de 40mm PC que desee, incluso con algunos LEDs adicionales. También tengo una parrilla de ventilador de 40mm.

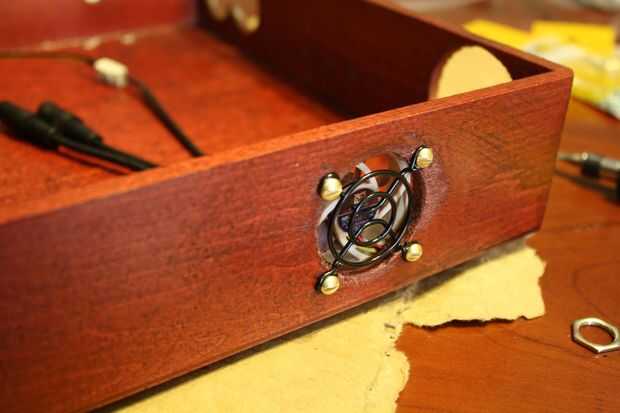

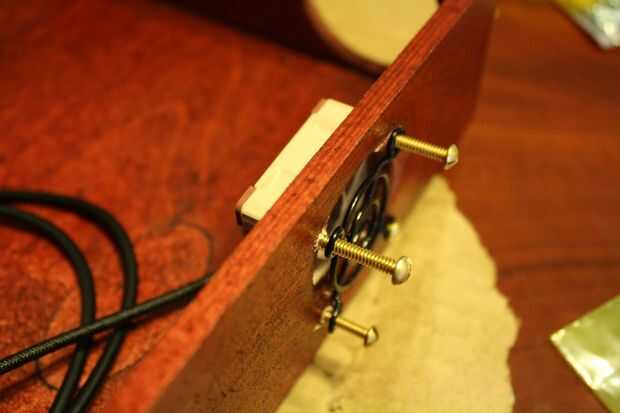

Utilizando los cuatro tornillos, simplemente conecte el ventilador detrás del 1 1/2" agujero que usted para él en el lado izquierdo, junto con la rejilla del ventilador en el lado exterior de la caja. Asegúrese de que está conectado el ventilador que sopla aire fuera de la caja, no tira aire en. Normalmente eso significa etiqueta hacia fuera, pero a veces hay flechas bien dibujadas en el lado del ventilador para indicar la dirección del flujo de aire. El ventilador tiene un cable molex 3-pin para conectar a una PC Motherboard, Tarjeta madre, razón por la cual necesita el 3-pin al adaptador de 4 pines.

Instale el indicador de potencia

A continuación, desmonte el voltímetro analógico de 20V. Básicamente, sólo significa sacar la caja de plástico y tirar la caja de plástico. Como se puede ver en las fotos, también tenía que recortar las esquinas debido a algunas limitaciones de espacio con el agujero que había hecho para él. No necesitará hacer eso.

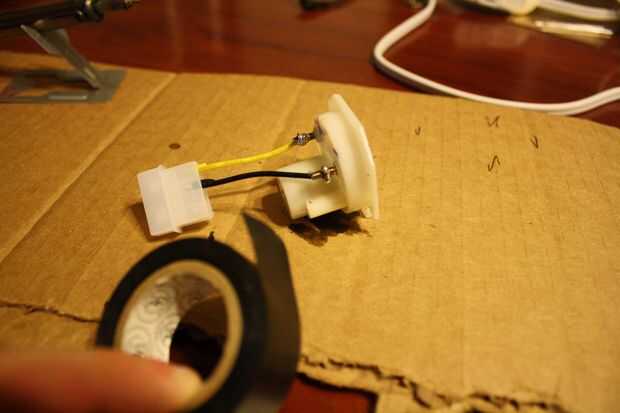

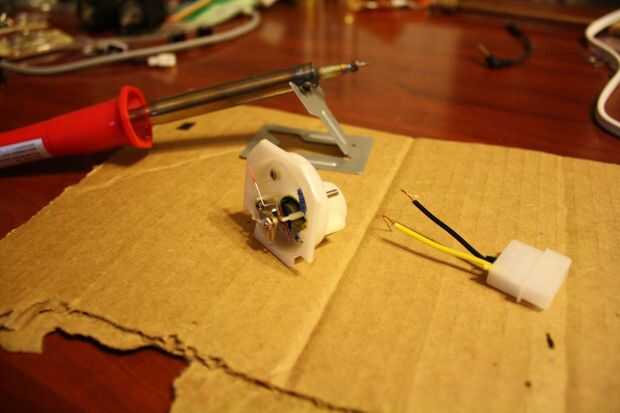

Tome un cable 12V de molex (4 pines molex macho con sólo los cables amarillo y negro) y corte los cables a unos dos o tres pulgadas. Pele los extremos de los cables y soldarlos a los cables en la parte posterior del voltímetro, amarillo al positivo y negro al negativo. Asegúrese de envolver los puntos de soldadura en cinta aislante. Ahora puede conectar el molex macho del voltímetro a lo molex hembra de molex Y-divisor que se utilizará para alimentar todos los componentes de molex alimentado de 12V.

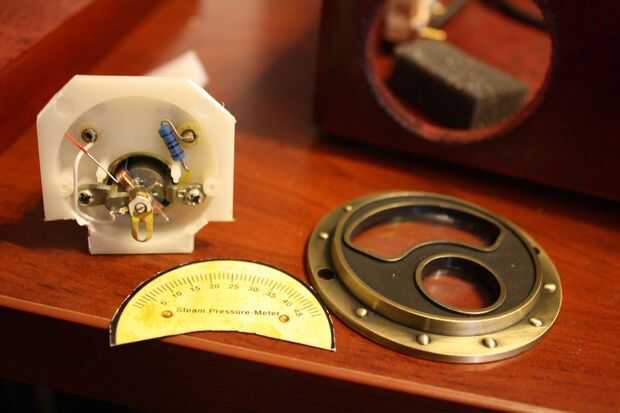

Una vez hecho esto, usted puede asegurar el voltímetro dentro del agujero de 2 pulgadas en el lado izquierdo (que terminó completamente la cinta en su lugar, como he no podido encontrar ningún punto de tornillo realizable). Entonces introduzca un recorte de un vapor de calibre en lugar de la placa calibradora aburrido del voltímetro y fije la placa de latón calibre overtop. Tengo la placa frontal del calibrador fuera de eBay, a un vendedor llamado timolney que se les hace. El calibre que me vendieron vino con varios recortes de placa frontal agradable, de que se trataba de uno.

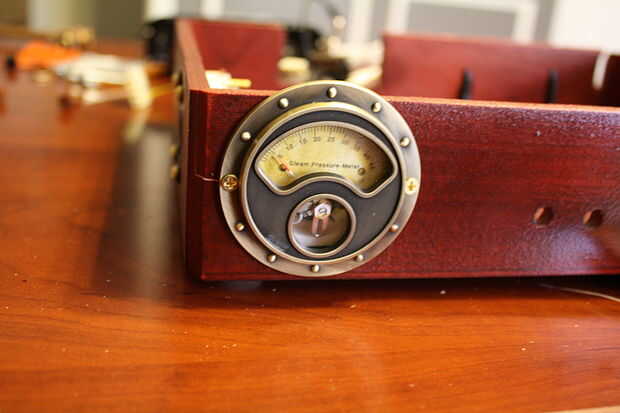

Cuando termines, el voltímetro debe parecerse a una especie de medidor de presión de vapor. Cuando se encienda, la flecha debe apuntar a la marca de 12V (un poco pasado a mitad de camino en un calibre de 20V), que en el vapor corte del calibre que utiliza es alrededor de 28, y cuando apagado debe apuntar a 0. Usted podría utilizar un voltímetro diferente, como un voltímetro de 15V o incluso un voltímetro 12V si desea que el indicador de estar en una posición diferente (recuerda que la electricidad que llega a él es a 12V). No quiero usar un calibrador de 12V porque no quiero que la flecha de balanceo hacia el extremo opuesto, pero eso es una cuestión de preferencia personal. A diferencia de los medidores de VU, el indicador de potencia de vapor no fluctuará mientras el amplificador está encendido, al menos, mejor no variar. Si lo hace, puede significar que tienes un grave problema eléctrico.
