Soy el tipo de persona que le encanta poder tener una idea y ser capaz de convertir esa idea en un producto físico de trabajo, esto probablemente explica mi pasión por el software de CAD (diseño asistido por computadora) y 3D impresión que cuando ambos se utilizan en combinación con otros puede convertir un diseño virtual en realidad. Actualmente 3D imprimir algunos diseños utilizando Shapways.com (probar y vender algunos de mis diseños en el proceso) no obstante este Instructable es sobre la impresión 3D (es la mayoría de mi Instructables otros) ya que con este proyecto tuve acceso a técnicas muy superiores en calidad (ya sea con mucho más esfuerzo) que la impresión 3D y más funcionalidad que puede ser posible con 3D impresión (hasta puede hacer circuitos impresos 3D); con este proyecto unió a ambos mi pasión por el diseño y la electrónica crear un producto completamente trabajo prototipo, la funcionalidad es bastante difícil de explicar con palabras así que por favor ver el siguiente video se hacer la funcionalidad muy clara y entonces leer mi explicación debajo el video.
Este es un proyecto que recientemente se esforzó en como parte de una calificación de 'Productos electrónicos', que parecía un poco ambicioso en el primero, pero afortunadamente todo funcionó a la perfección al final.
Pude diseñar cualquier producto electrónico que podía imaginar (dentro de las limitaciones de la razón y el tiempo) y esto es lo que hice, todos los aspectos de este proyecto es mi propio diseño original y original concepción de la función, que creo que es la primera de su tipo jamás creado, que fue mejorada durante toda la duración de la realización de este proyecto. Todo el proyecto fue hecho por mí.
A continuación es una demostración del dispositivo en acción (un video habla más ruidosamente que palabras):
Lamentablemente, el proyecto tiene a permanecer en la escuela en el momento por lo que este video tuvo que ser en mi teléfono sin embargo grabo una mejor calidad de video cuando me permiten tomar este proyecto casa. La habitación era muy ruidosa en el momento de este video para que ignore la mala calidad de sonido, micrófono de mi teléfono no es el mejor por lo que yo he bautizado como la canción original en la parte superior del video. Lamentablemente la velocidad de fotogramas de la cámara de mi teléfono también no es lo suficientemente alta (y la exposición es larga) para apreciar el efecto completo de este dispositivo debido a la poca luz. Ver el video de la mitad si quiere ver su funcionamiento finamente sintonizada.
¿Qué es lo? Sencillamente, este dispositivo tiene tres funciones:

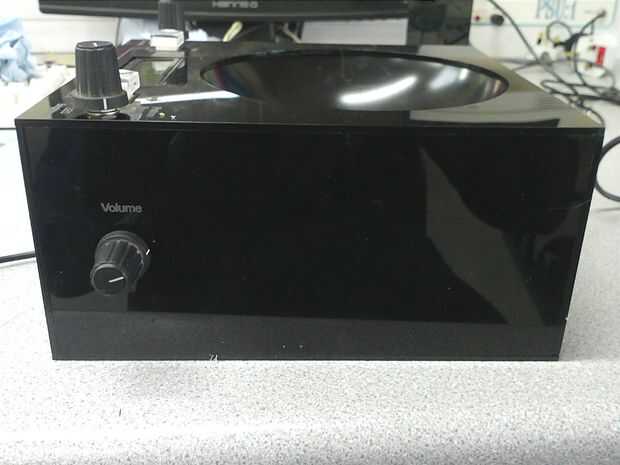

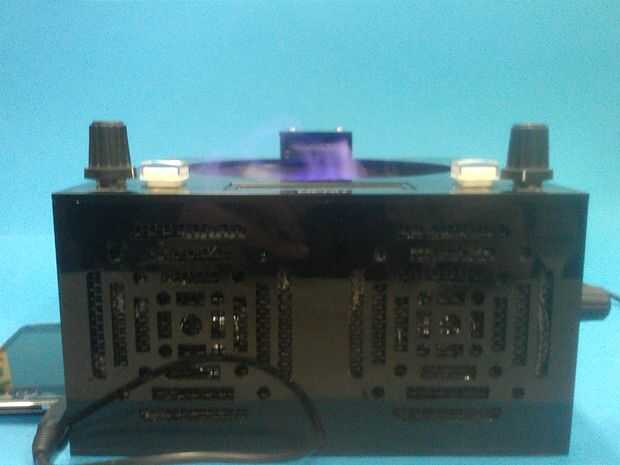

1. en primer lugar este dispositivo es un amplificador de audio que puede conectar a tu iPod/iPhone/teléfono o cualquier cosa que tenga una toma de auriculares (jack de 3,5 mm) y amplificará el audio con el control de una perilla de volumen en el lado del dispositivo, entonces se genera este audio con dos altavoces de 10 vatios.

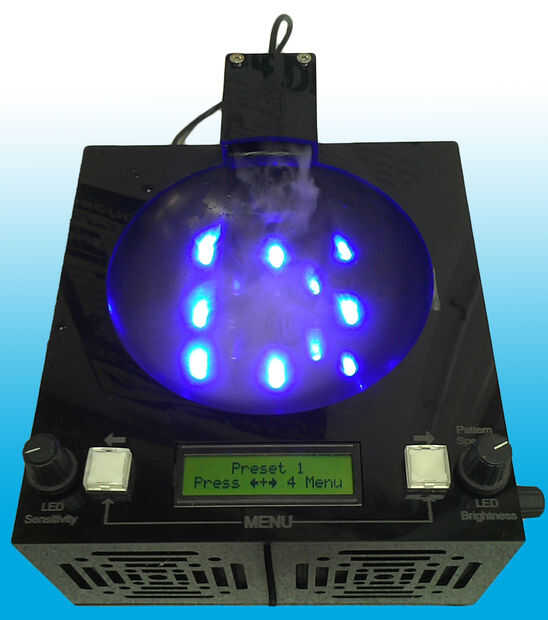

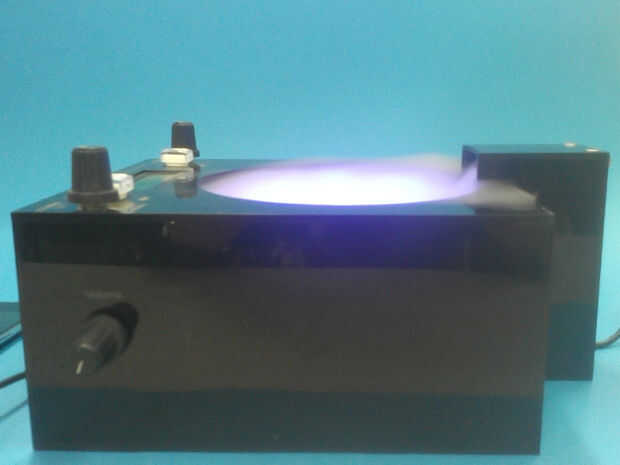

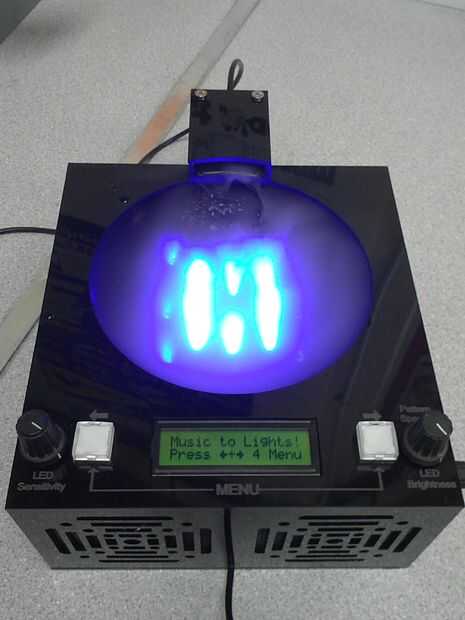

2. con la ayuda de un Picaxe 18 M 2 microcontrolador, este dispositivo, mientras que amplifica tu música, también parpadea anillos de LEDs para el 'beat' de la música, similar a un vúmetro, la sensibilidad y el brillo de ante los LED la música pueden ser controlados mediante dos perillas de control (potenciómetro). Esta luz de los LEDs es proyectada a través de una capa de niebla densa que está siendo producido por un nebulizador ultrasónico alimentado por agua ordinaria en el cuadro de independiente en la parte posterior de la unidad que 'vierte' la niebla en el tazón de fuente.

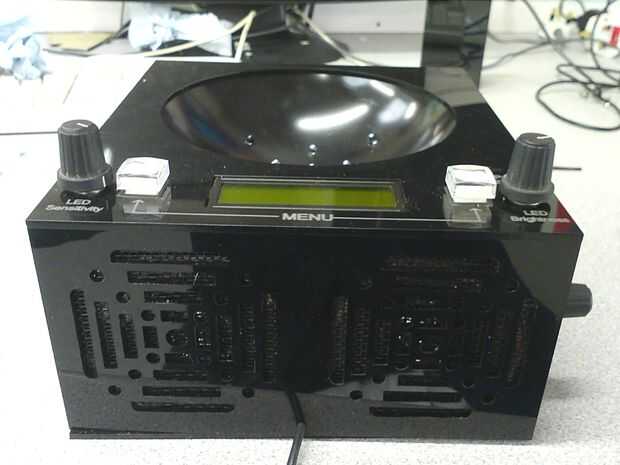

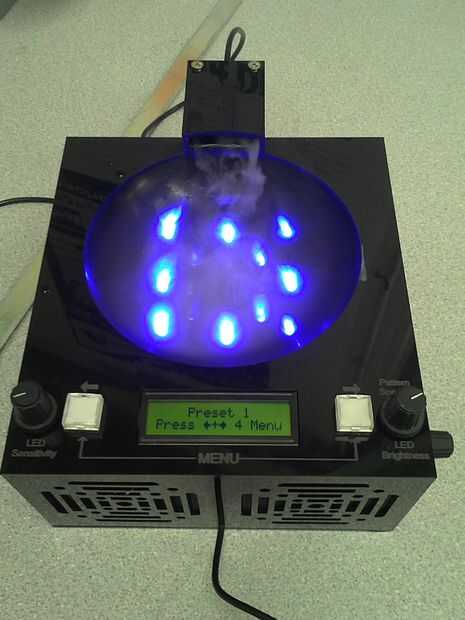

3. usando la pantalla LCD y dos botones, el usuario también puede navegar por un sistema de menús para seleccionar 1 de 4 patrones predeterminados de LED y ajustar su velocidad utilizando uno de los potenciómetros, esto puede ser una alternativa para que los LEDs están controlados por la música. Esto hace que este dispositivo funcional incluso si no hay ninguna música.
Equipo que utiliza:
Fácil PC (Software)
Impresora
Caja de luz
Desbastador de PCB
Papel de lija
¿Taladro con broca de 1mm en Pilar?
Soldador + esponja
Agua
De la soldadura
Cortadores de alambre (para los componentes después de soldar)
Cortador del laser
Moldeador de golpe
Taladro + broca avellanado
Editor de programación de PIXCAXE (Software para PC)
Cable de descarga PICAXE
Autodesk Inventor (Software)
Corel Draw (Software)
Materiales que utilicé:
En blanco placa PCB fotosensible
PICAXE 18m 2 IC
Zócalo de descarga PICAXE
Condensadores de diferentes capacidades
Variedad de resistencias
ultra de 16 * 5mm brillante azul LED
Diodo de baja potencia
Amplificador de audio IC
Audio Jack de 3,5 mm
3 * potenciómetros (100K ohmios)
2 * botones
Pantalla LCD

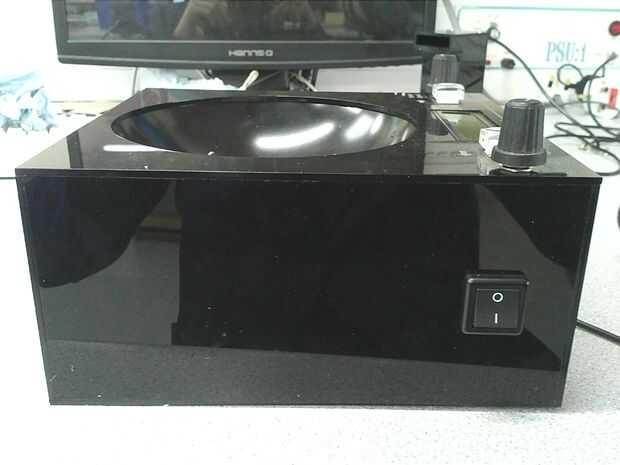

Interruptor de encendido/apagado
Caja de batería de 3 pilas AA
3 * AA baterías
Nebulizador ultrasónico
Fuente de alimentación 24V
altavoces de 10 vatios 2 * 75mm diámetro
El costo total de este proyecto fue £43,77
