Paso 5: Construcción del amplificador
Todavía estoy trabajando en mi aptitudes del cableado pero es muy fácil construir el amplificador. Probablemente hay muchas maneras de construir el amplificador pero aquí es lo que hice:

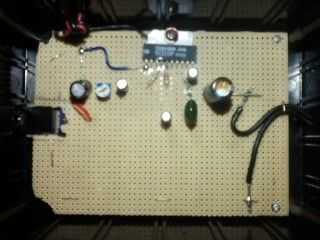

1. Monte el amplificador IC U1 en el protoboard.

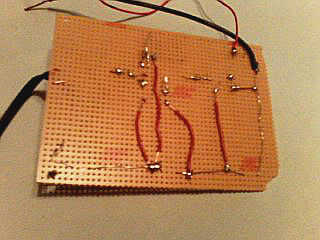

2. ejecutar un trozo pelado de alambre alrededor de los bordes de la placa y la batería cable GND a él como se muestra en el diagrama de diseño de la soldadura. Este es el cable de tierra común para todos los componentes conectados a tierra.
3. un alambre de U1 Pin 1 de la soldadura y la soldadura a los + 12V cable de la batería de debajo de la placa por lo que permanece en su lugar.
4. soldadura (+) lado del condensador C1 para los + 12V cable de la batería.
5. soldar el lado (-) del capacitor C1 al cable de tierra común.
6. Instale al conector de teléfono de 1/8" en la placa y el conector de tierra (anillo) teléfono jack para el cable de tierra común usando un pedazo corto de alambre de conexión de la soldadura.
7. colocar la resistencia variable R1 como se muestra en el diagrama de la disposición y soldar el electrodo izquierdo con el conector de la punta de la toma de teléfono.
8. el eje derecho de la resistencia variable R1 al cable de tierra común usando un pedazo corto de alambre de conexión de la soldadura.
9. Inserte el condensador C2 como se muestra en el diagrama de la disposición y suelde el lado (-) del condensador a la patilla central de la resistencia variable R1.
10. soldar un extremo de R2 al Pin 4 de U1.
11. el otro extremo de R2 (+) de la soldadura del condensador C2.
11. soldadura de R3 a U1 Pin 5.
12. Inserte el condensador C3 en el protoboard y soldadura (+) para el resistor R3.
13. el lado (-) del capacitor C3 al cable de tierra común usando un pedazo corto de alambre de conexión de la soldadura.
14. soldadura U1 los pines 7 y 8 juntas.
15. soldar un pedazo corto de alambre de conexión del cable de tierra común a U1 pin 7.
16. Inserte el lado condensador C4 en el protoboard y soldadura (+) al pin 10 de la U1.
17. soldar un pedazo corto de alambre de conexión del Pin 9 de U1 al lado (-) del capacitor C4.
18. Inserte condensador C5 en la placa y soldar un extremo al lado (-) del capacitor C4 y el otro extremo al cable de tierra común usando un pedazo corto de alambre de conexión.
19. Inserte el lado condensador C6 en el protoboard y soldadura (+) al lado (-) del capacitor C4.
20. soldadura (+) lado de la bocina al lado (-) del capacitor C6.
21. Suelde el lado (-) del altavoz para el cable de tierra común.
