Amplificador de audio con partes rescatadas (2 / 6 paso)

Paso 2: Selección de piezas para un proyecto

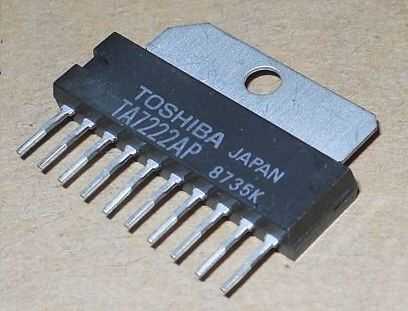

Mientras que la recuperación de piezas de una vieja radio de CD, encontré un aseado 10 pines SIP IC que era fácilmente sin soldaduras de la placa de circuito. El número de parte era un Toshiba TA7222AP.

Busqué una hoja de datos utilizando el número de parte y descubrió que la IC era un 5.8W amplificador de Audio. Que parte tuvo algunas posibilidades para un divertido proyecto. Y la hoja de datos de algunos circuitos de ejemplo con que podría utilizar para comenzar. He descubierto que muchas hojas de datos incluyen circuitos que pueden utilizarse como puntos de partida para algunos proyectos muy interesantes.

Después de revisar los parámetros de la parte y los circuitos de ejemplo que decidí venir para arriba con un circuito podría utilizar para amplificar una señal de audio y un altavoz pequeño.

Mi lista de inventario indicó que tenía todas las piezas que necesitaba por lo que era el momento de dibujar el circuito y empezar a construir.

Una Nota:

Cuando la recuperación de equipos antiguos, es posible que puede haber piezas mal tiradas de la PCB. Intento probar todo con mi veterinario después de rescatar pero no tengo nada para probar bobinas y la mayoría IC no puede ser probado sin enganche hasta un circuito de prueba.

Yo sólo aceptan generalmente que el riesgo de trabajar con partes de salvado y si una parte no funciona, trato de encontrar otro que puedo usar y reemplazar el roto. Sobre todo mis circuitos son sencillos y si no puedo completar un proyecto por una parte mala, sólo cuenta como buena experiencia soldadura y no mucho tiempo perdido. Luego paso a construir algo más.

Si el circuito es más complicado, yo se Virar un número mínimo de piezas a la IC conduce a ver si fuma, y comprobar si aparece como espera la soldadura.
