Amplificador de audio con partes rescatadas (1 / 6 paso)

Paso 1: Quitar y la identificación de piezas

Utilizar las siguientes herramientas para sacar las piezas del equipo rescatado:

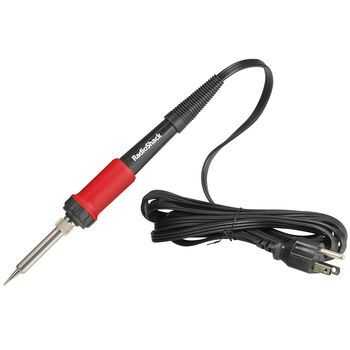

1. 25W punta fina soldador (Radio Shack Catálogo #6400206)

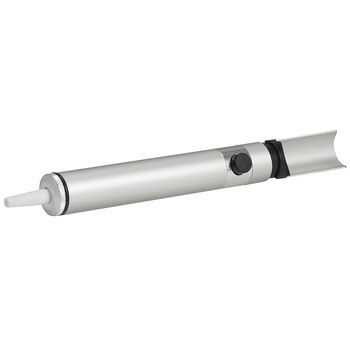

2. Chupasuelda (Radio Shack Catálogo #6400210)

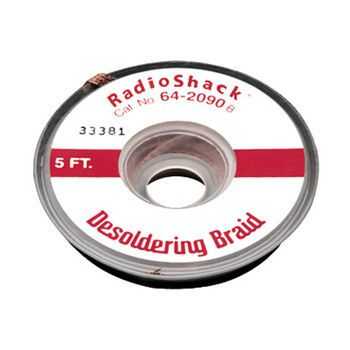

3. desoldering Braid (Radio Shack Catálogo #6402090)

4. 60/40 resina núcleo de soldadura (Radio Shack Catálogo #6400009)

Mi proceso para la eliminación de las partes que quiero es:

1. identificar las almohadillas de PCB a través del agujero que se suelda la parte que desea salvar a. Me marca los pads con un rotulador para ayudar a asegurarse de conduce el derecho de las Naciones Unidas-soldadura.

2. derretir la marcada empalmes con un soldador de la soldadura y añade fresco la soldadura en la almohadilla. He encontrado que añadir soldadura fresca hace que sea mucho más fácil para limpio quitar la soldadura de la almohadilla. La resina de la soldadura fresca también ayuda a limpiar la Junta del solador y hace desoldar más rápido.

3. empezar por quitar la soldadura de las patas de la gran tierra o protectores de metal con la soldadura de la bomba y entonces acabar con la trenza de la soldadura. Utilice un pequeño destornillador para separar el pin de cualquier pequeña película de soldadura sostiene el pasador a la Junta.

4. soldadura de Un componente conduce la bomba de la soldadura. Utilice un pequeño destornillador para separar el pin de cualquier pequeña película de soldadura sostiene el pasador a la Junta.

5. usando una presión suave, rock el componente hacia adelante y hacia atrás mientras observa el lado soldaduras de la placa para verificar que cada pin se mueve libremente.

6. suavemente Retire la parte de la Junta.

He tenido gran suerte quitando la mayoría tipos de resistencia, condensadores de disco, condensadores de Mylar, condensadores electrolíticos, transistores, diodos, LED, más tipos de conmutador pulsador y desplazamiento y algunos IC.

He tenido mezclado éxito con DIP de 16 pines del IC y transformadores de núcleo de hierro.

He tenido muy mala suerte con transformadores de núcleo de ferrita pequeño en la poder del metal. Mayoría de las veces los pasadores terminan sacando de la parte inferior del transformador haciéndola en su mayoría inútiles.

Después de haber quita las partes que quiero, Leo los valores y números de parte y mantener un registro del inventario que tengo. También descargar las hojas de datos de semiconductores y circuitos integrados para tener una manera de entender lo que lo hace, cómo conectar en un circuito y qué voltajes y corrientes de la parte puede utilizarse con seguridad en.
