Agregar gráficos a EAGLE PCB diseños (6 / 7 paso)

Paso 6: Ejecutar el Script de importación generados

Haya casi terminado!

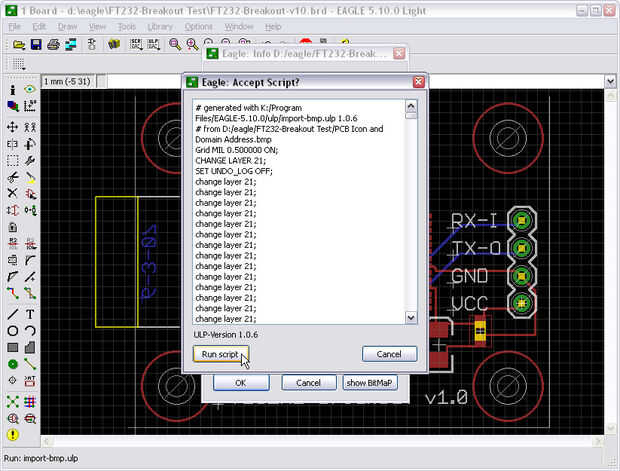

Este bmp.ulp de importación que se está ejecutando ha ido generando una secuencia de comandos. En este punto se puede ejecutar la secuencia de comandos para importar el mapa de bits en águila.

Haga clic en ejecutar secuencias de comandos

Ser paciente, máquinas antiguas toman un momento para procesar.
